运动车四轮车架结构三维设计模型

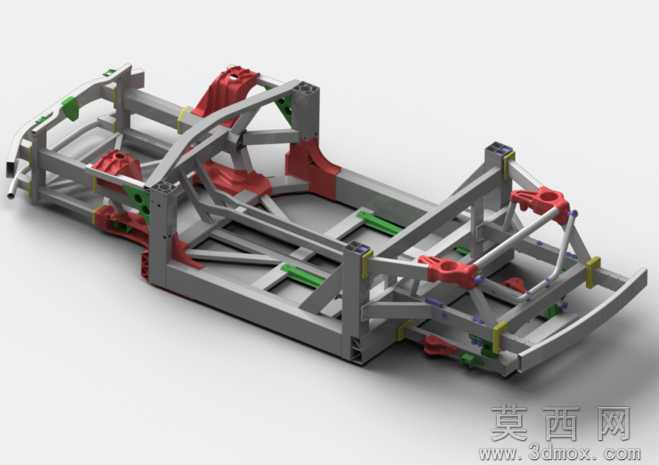

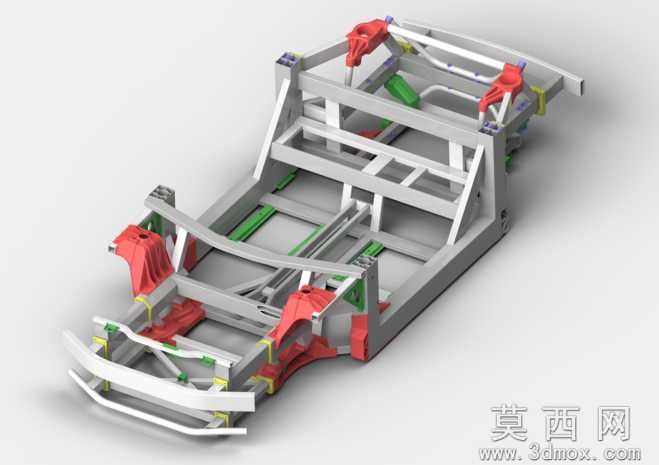

本模型为运动车专用四轮承载车架，建模阶段以整车承载力学需求为核心基准，首先完成主体框架的空间坐标定位，依据轮距、轴距、悬架安装点位的设计参数搭建主纵梁与横梁的空间线架，通过拉伸、布尔运算、焊接特征模拟等操作完成金属管材框架的实体建模，再逐一匹配悬架安装座、前端防撞结构、底盘加强筋等附属部件的位置，所有安装孔位、连接点位均按照实际装配公差预留间隙，整体建模过程严格遵循自顶向下的设计逻辑，先完成主体承载结构再细化局部连接特征，确保各部件的装配关系完全符合实车装配逻辑。参数设计层面，模型严格匹配运动车的载荷分布要求，主框架管材的壁厚、横梁的排布间距、安装座的厚度均经过受力校核，前后悬安装点的相对位置、底盘离地间隙参数均参照运动车赛事通用规范设定，可直接用于后续的整车总装匹配，无需额外调整核心安装尺寸。渲染材质环节，主体承载框架采用哑光银灰色金属材质模拟高强度合金钢的表面质感，悬架连接支座采用醒目的红色工程塑料与铸钢混合材质区分功能部件，底盘内部的加强结构采用绿色防滑涂层材质，前端防撞梁采用亮面白色金属材质，不同材质的区分清晰展现各部件的功能分区，渲染效果层次分明，可直观区分承载结构、连接结构与防护结构。结构原理上，该车架采用空间桁架式承载结构，通过多组纵横交错的金属管材形成稳定的受力闭环，可均匀传递行驶过程中产生的纵向、横向载荷与冲击力矩，前后端预留的悬架安装座可直接匹配双叉臂悬架结构，底盘中部预留的安装空间可布置动力总成、电池组与电控系统，框架上部的安装点位可直接固定车身覆盖件与驾驶舱结构，整体结构兼顾轻量化与高强度要求，完全满足运动车的激烈驾驶载荷需求。软件兼容层面，模型提供STEP、IGES、STL等多种通用三维格式，可兼容SolidWorks、UG、Pro/E、CATIA等主流三维设计软件，导入后可直接进行特征编辑、工程图导出、有限元受力分析等操作，不会出现特征丢失、曲面破面等问题，不同格式的文件均保留完整的装配结构与部件命名，方便使用者快速识别各部分结构。研发教学应用层面，该模型可作为车辆工程专业底盘结构课程的教学案例，帮助学生理解桁架式车架的受力逻辑与设计要点，也可作为大学生方程式赛车、业余改装运动车的研发参考基础，使用者可在此模型基础上调整轴距、轮距参数适配不同的设计需求，还可直接导入仿真软件完成车架的模态分析、碰撞仿真等验证工作，大幅缩短底盘结构的研发周期，降低前期设计的试错成本。
