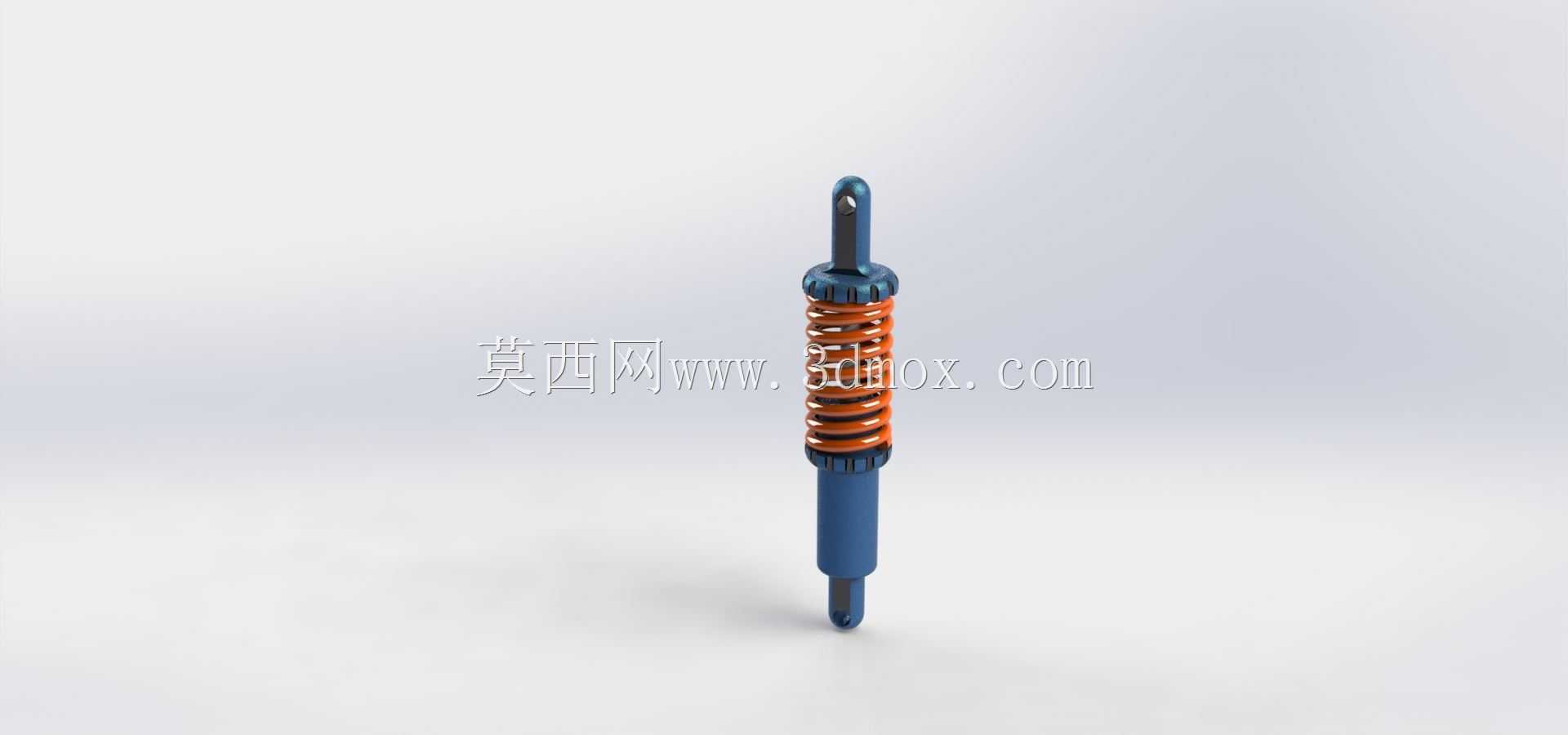

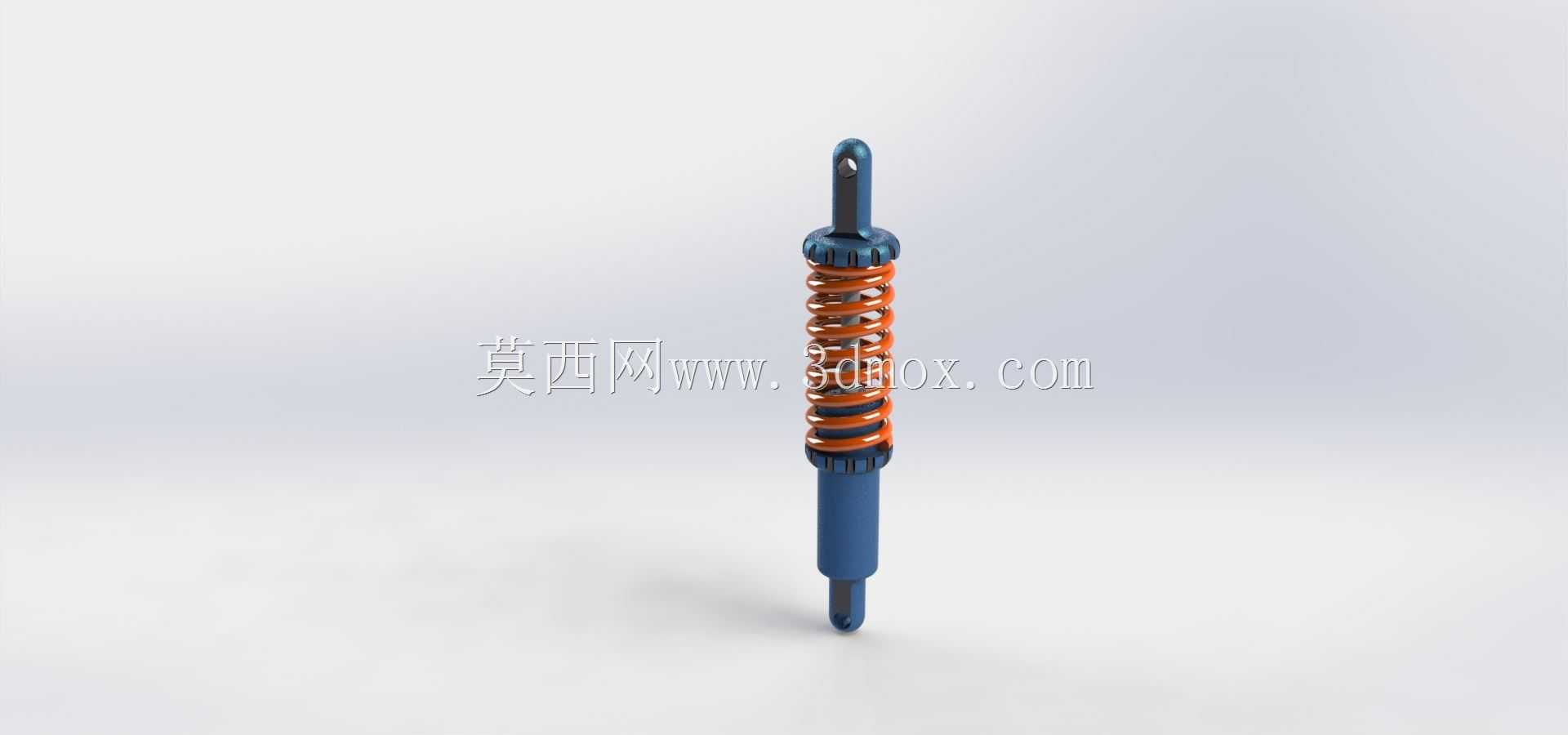

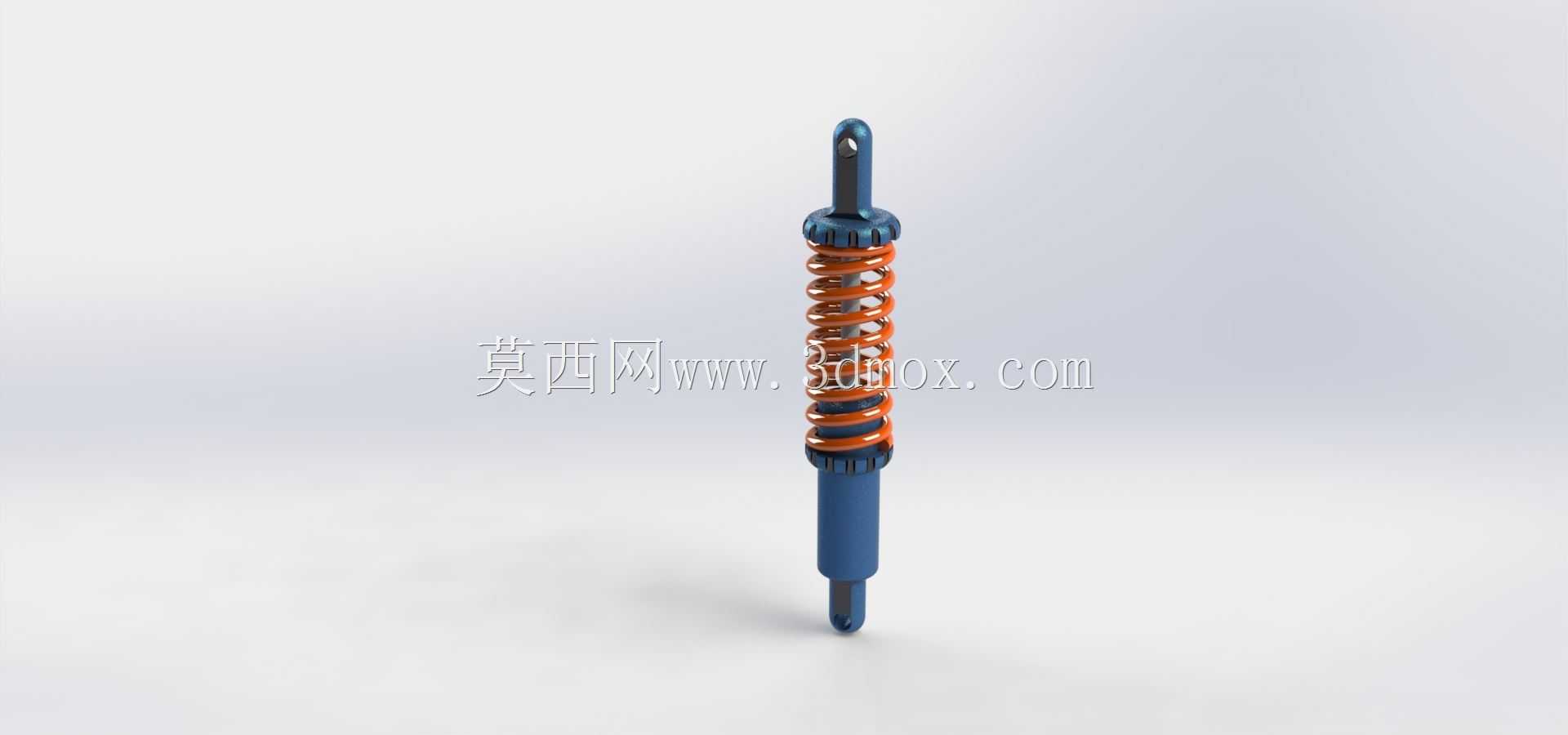

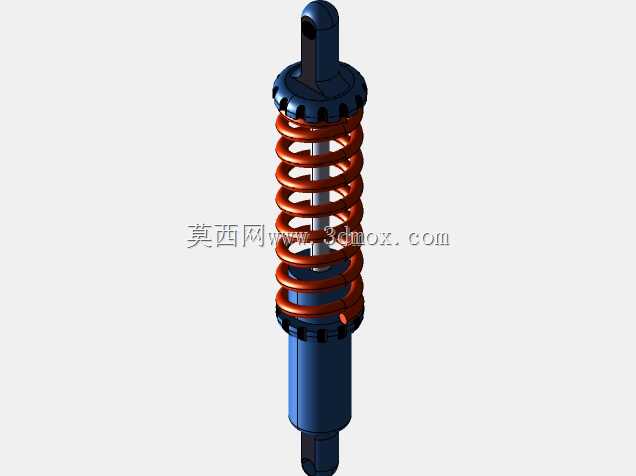

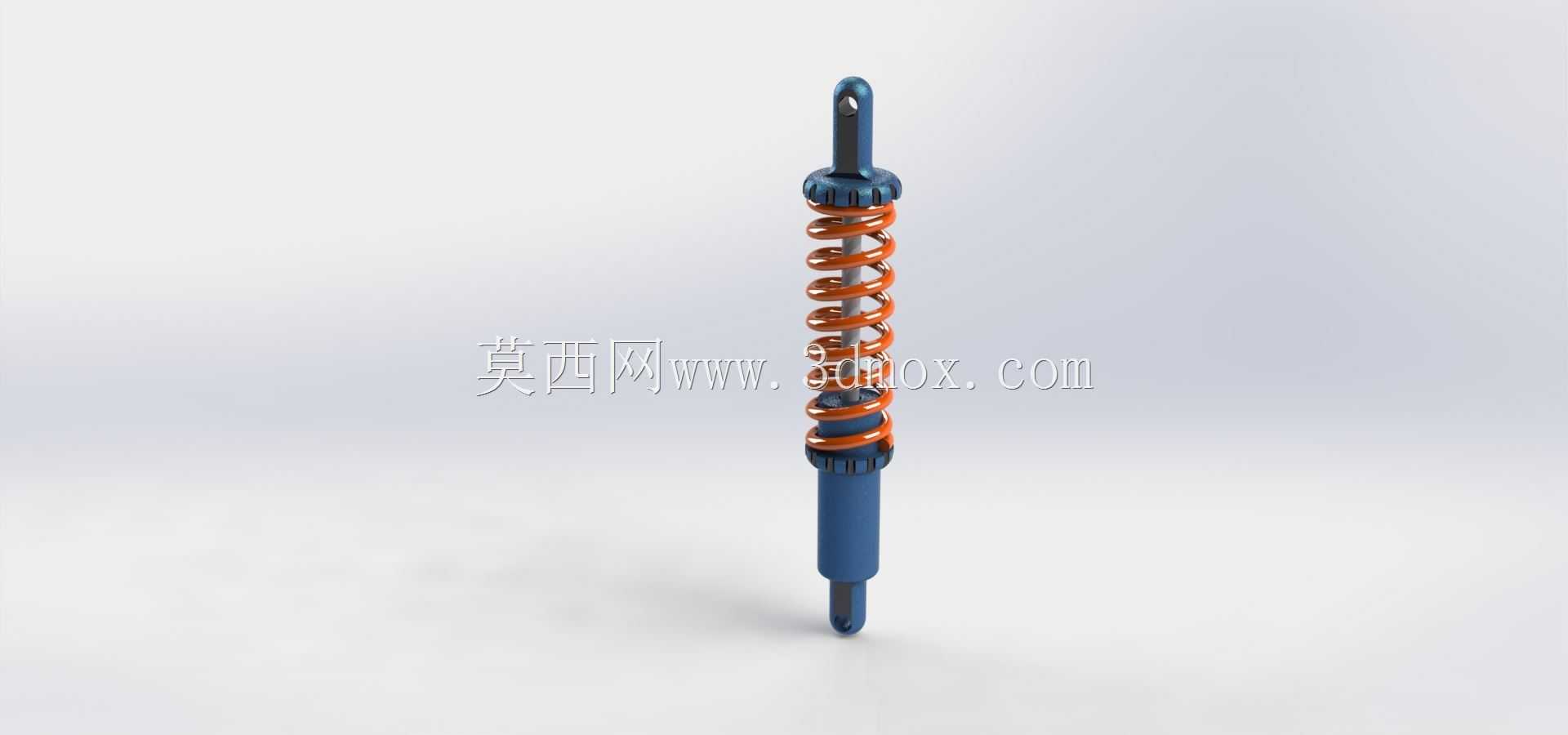

汽车装配用液压弹簧减震支柱结构

该结构是专为乘用车辆底盘悬挂系统设计的核心减震支撑部件，主要应用于各类民用乘用车、轻型商用车辆的前后桥悬挂装配场景，承担着车身与车轮之间的力传递、震动缓冲与行驶姿态稳定的核心作用。在车辆实际行驶过程中，路面颠簸产生的纵向冲击会首先传递至车轮端，该部件可通过内部液压阻尼结构与螺旋弹簧的协同作用，将高频、大振幅的路面冲击转化为平缓的阻尼衰减运动，避免冲击直接传递至车身舱室，既能够提升驾乘人员的乘坐舒适度，也可减少路面冲击对车身钣金、底盘连接构件的疲劳损伤，延长整车底盘结构的使用寿命。

从功能特性来看，该结构采用了螺旋弹簧与液压阻尼筒同轴集成的设计方案，外层螺旋弹簧承担车身静态载荷与动态冲击的弹性支撑作用，弹簧刚度经过匹配调校，可在支撑车身额定载荷的前提下保留足够的压缩与回弹行程；内部液压阻尼筒则通过活塞在液压油腔中的往复运动，利用油液流经节流阀片产生的阻尼力，抑制弹簧压缩回弹过程中的多余往复震荡，让车轮能够始终贴合路面，保证轮胎抓地力的稳定性，提升车辆行驶过程中的操控安全性。

在设计思路上，该结构采用上下两端铰接式的安装接口设计，上端吊耳结构用于连接车身减震器塔座，下端杆状接头用于连接转向节或下摆臂构件，整体采用同轴直筒布局，最大限度压缩了结构的径向占用空间，可适配多数前置前驱、前置后驱车型的轮舱安装边界。设计过程中充分考虑了安装与维护的便捷性，弹簧上下端设置有定位限位座，避免弹簧在大行程压缩过程中出现径向窜动脱出的问题；阻尼筒外壁设置有防尘罩结构，可阻挡行驶过程中泥水、沙尘侵入活塞杆密封结构，降低密封件磨损导致的液压油泄漏风险，延长部件的整体使用寿命。

从安装边界来看，该结构整体为细长型同轴布局，最大径向尺寸集中在弹簧外径区域，安装时仅需预留对应直径的圆柱空间即可满足全行程运动需求，上下安装点的中心距匹配常规紧凑级车型的悬挂行程设计，无需对原车底盘安装点位做额外改装即可适配，可满足多数同级别车型悬挂部件的替换装配需求，也可作为底盘悬挂改装、教学演示的参考结构使用。
