铝型材搭建双轴直线运动机架执行结构

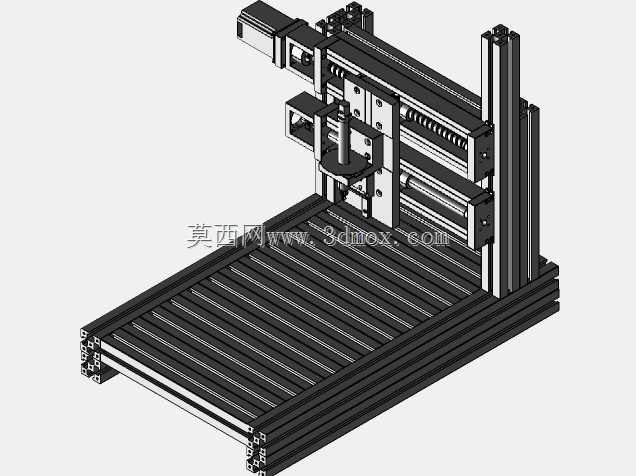

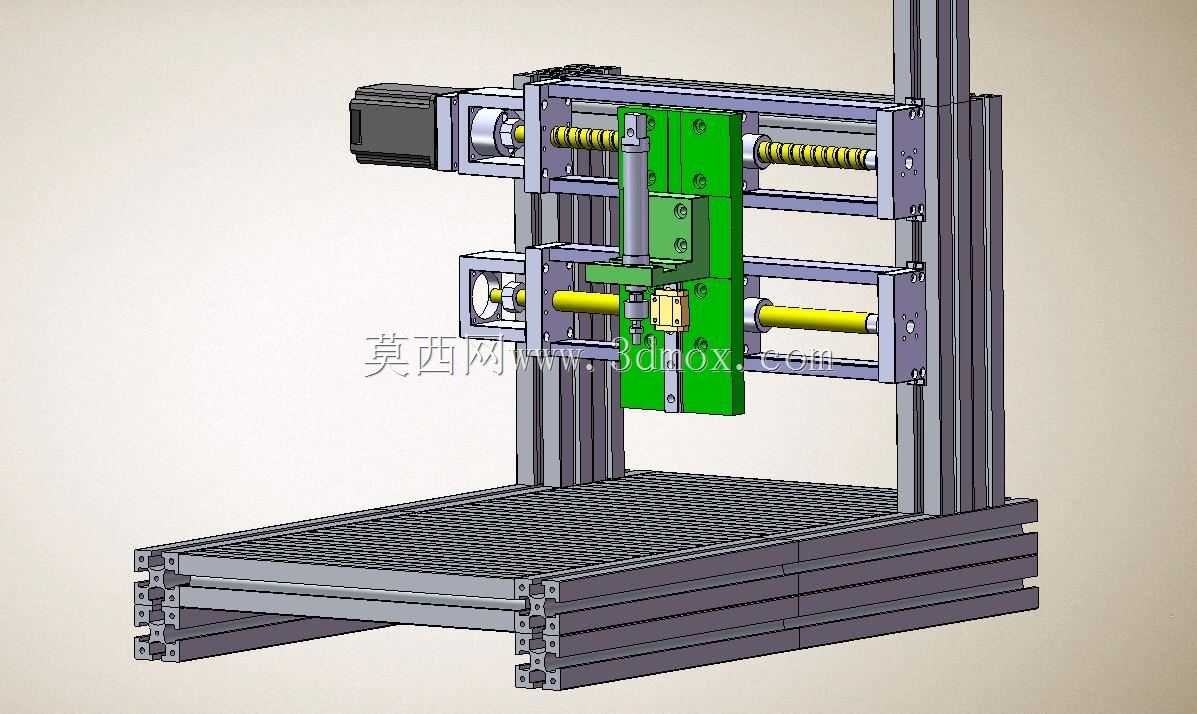

该结构为桌面级加工设备的核心运动承载机架，主要面向小型工件的点位加工、涂覆、点胶、轻量铣削作业场景，常见于桌面级数控加工设备、实验室小型试样处理设备、电子元器件精密点胶与贴片工位，能够在有限的桌面安装空间内实现X、Z两个轴向的精准直线运动，搭载末端执行器完成预设轨迹的作业任务。整体机架采用工业铝型材拼接搭建，底部为网格状镂空工作台面，既能够降低整体结构自重，又可以通过T型螺栓快速装夹各类工装夹具与待加工工件，工作台面预留了充足的装夹空间，可适配最大幅面300mm*400mm的工件放置，整体安装边界尺寸控制在500mm*450mm*600mm范围内，无需额外浇筑设备基础，直接放置于标准防静电工作台即可完成部署，适配小型加工车间、高校实验室、个人创客工坊的空间使用需求。结构的X轴横向运动采用双光轴导轨搭配滚珠丝杆的传动组合，双导轨平行布置于铝型材立柱之间，丝杆位于两根导轨中心位置，配合端部的伺服驱动电机，能够实现0.02mm级的重复定位精度，横向有效行程可达350mm，运动过程中负载能力可达5kg，可搭载常规的点胶阀、小型雕刻主轴、气动吸头等末端执行器。Z轴垂直运动模组通过滑块安装在X轴的传动滑台上，同样采用光轴导轨加丝杆的传动结构，垂直有效行程为120mm，可根据末端执行器的作业高度需求灵活调整Z轴位置，滑台位置设置了执行器安装位，可通过螺栓快速更换不同功能的作业头，适配不同的加工工艺需求。设计过程中充分考虑了结构的装配便捷性与后期维护性，所有铝型材连接位置均采用标准角件与螺栓紧固，无需焊接作业，用户可根据实际使用需求灵活调整机架的高度、宽度尺寸，拓展有效作业行程；导轨与丝杆均采用标准化的通用传动配件，后期出现磨损时可快速更换同规格配件，降低设备的维护成本。传动部分的丝杆端部设置了限位缓冲结构，避免滑台运动超程造成结构碰撞损坏，电机与丝杆之间通过联轴器直连，减少传动间隙，提升运动响应速度，整体结构的运动刚性能够满足轻负载下的高速往复运动需求，运动过程中无明显抖动，可保障末端作业的精度稳定性。
