多工位侧弯夹持工装结构设计

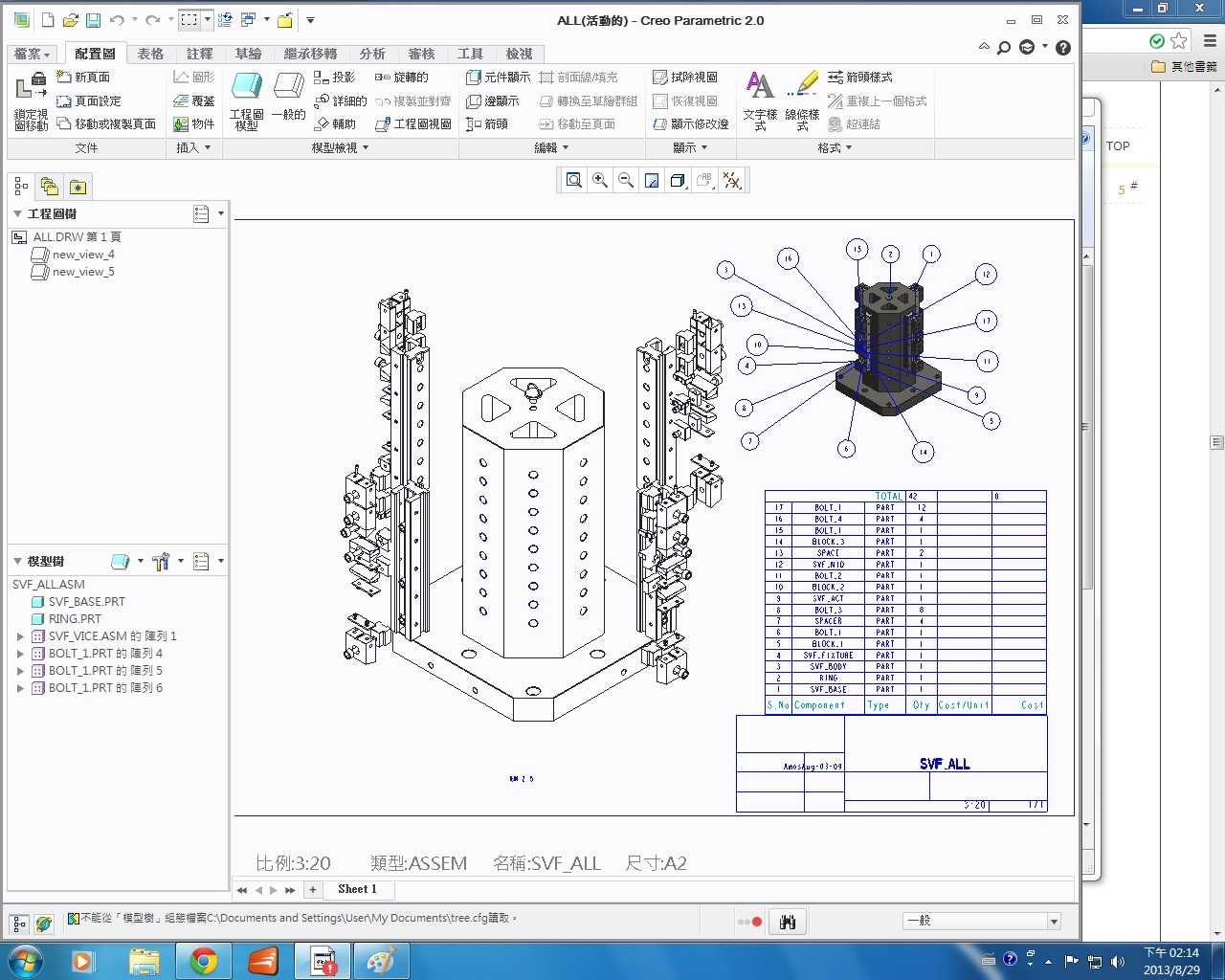

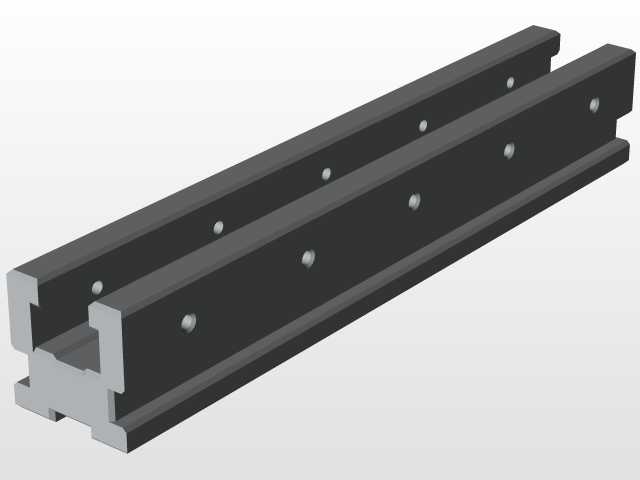

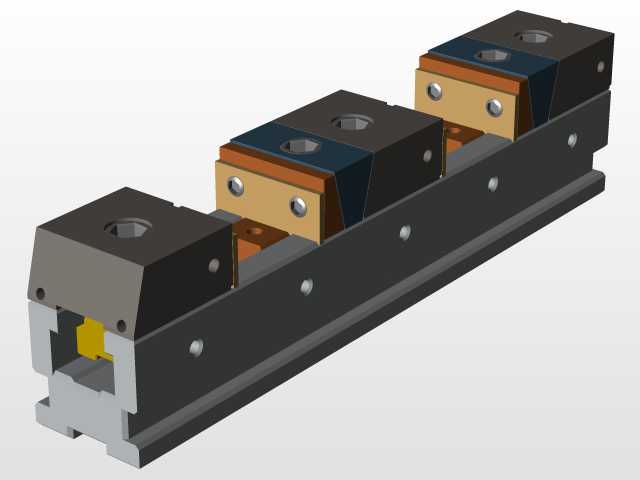

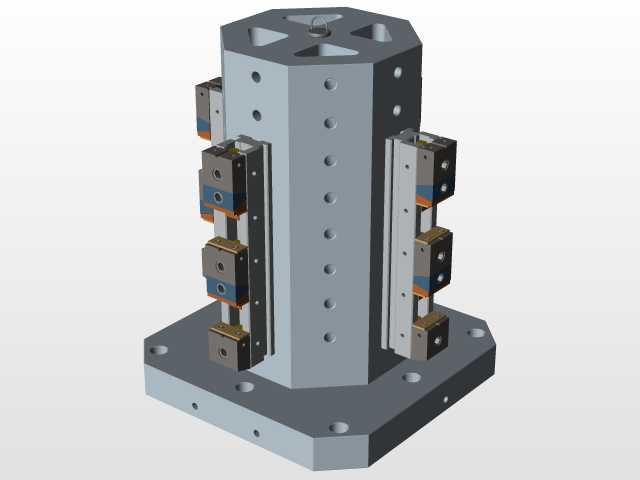

在精密机加、小型异形件批量加工场景里，常规平口钳只能完成单方向直边工件的夹持，遇到带侧向弯折结构、需要多面同时加工的小型零件时，往往需要多次装夹找正，不仅辅助工时占比高，多次装夹带来的定位误差也很难稳定控制在公差带内，这款侧弯夹持结构就是针对这类加工痛点开发的专用工装。从结构布局来看，整套工装采用中心立柱加双侧对称夹持模组的布局，中心基准立柱上均匀分布多组定位孔位，可根据待加工工件的外形尺寸调整双侧夹持臂的安装高度，每侧夹持臂上集成了多组独立的压块组件，压块的压紧面做了适配侧弯工件轮廓的仿形处理，避免夹持过程中工件出现局部压痕或者受力变形。设计阶段优先考虑了装夹的刚性需求，底座采用整体式方形安装板，四个角预留了与机床工作台T型槽匹配的安装沉孔，安装时可直接通过T型螺栓完成固定，不需要额外制作过渡连接板，安装边界覆盖常规小型加工中心、数控铣床的工作台装夹区域，不会和机床主轴行程、刀库换刀位置产生干涉。双侧夹持臂的导向部分采用矩形导轨配合锁紧螺钉的结构，调整时松开锁紧螺钉即可沿立柱上的导向槽滑动到对应高度，调整到位后拧紧螺钉即可完成位置固定，每个压块组件都带有独立的微调螺杆，可针对单个工件的尺寸偏差单独调整压紧力，避免批量装夹时部分工件夹不紧、部分工件被夹变形的问题。中心立柱的顶面做了精准的基准面加工，可作为工件Z向定位的基准，配合夹持臂上的侧向定位销，能实现工件X、Y、Z三个方向的完全定位，不需要每次装夹都打表找正，批量加工时的重复定位精度可稳定控制在0.02mm以内。从实际使用场景来看，这套工装不仅可以用于侧弯结构零件的铣削加工，也可适配小型零件的钻孔、攻丝、去毛刺等工序的夹持需求，双侧对称的结构设计可以同时装夹多件同规格工件，单次装夹完成后机床可连续完成多件加工，大幅减少机床待料停机的时间。在结构细节处理上，所有活动配合面都预留了合理的间隙公差，长期使用产生磨损后可通过更换导向镶条恢复配合精度，压块与工件接触的位置镶嵌了软质铜垫，既可以保证夹持摩擦力，又不会刮伤工件的已加工表面。整套结构的受力路径经过反复优化，夹持力从压块传递到工件后，直接通过中心立柱传导到底座安装板，不会在悬臂结构处产生应力集中，即使在大切削量的粗加工工况下，也不会出现工装抖动、工件移位的问题。针对不同规格的侧弯工件，只需要更换对应仿形轮廓的压块，调整夹持臂的安装高度即可快速适配，不需要重新制作整套工装，大幅降低了多品种小批量生产的工装制作成本。安装时需要注意保证底座安装面与机床工作台面的贴合度，锁紧固定螺栓时按照对角顺序分次拧紧，避免底座出现翘曲影响定位精度，日常使用时定期在导向面、锁紧螺杆位置涂抹润滑脂，清理加工过程中溅入配合间隙的切屑，可有效延长工装的使用寿命。
