柔性冲压工装结构设计方案

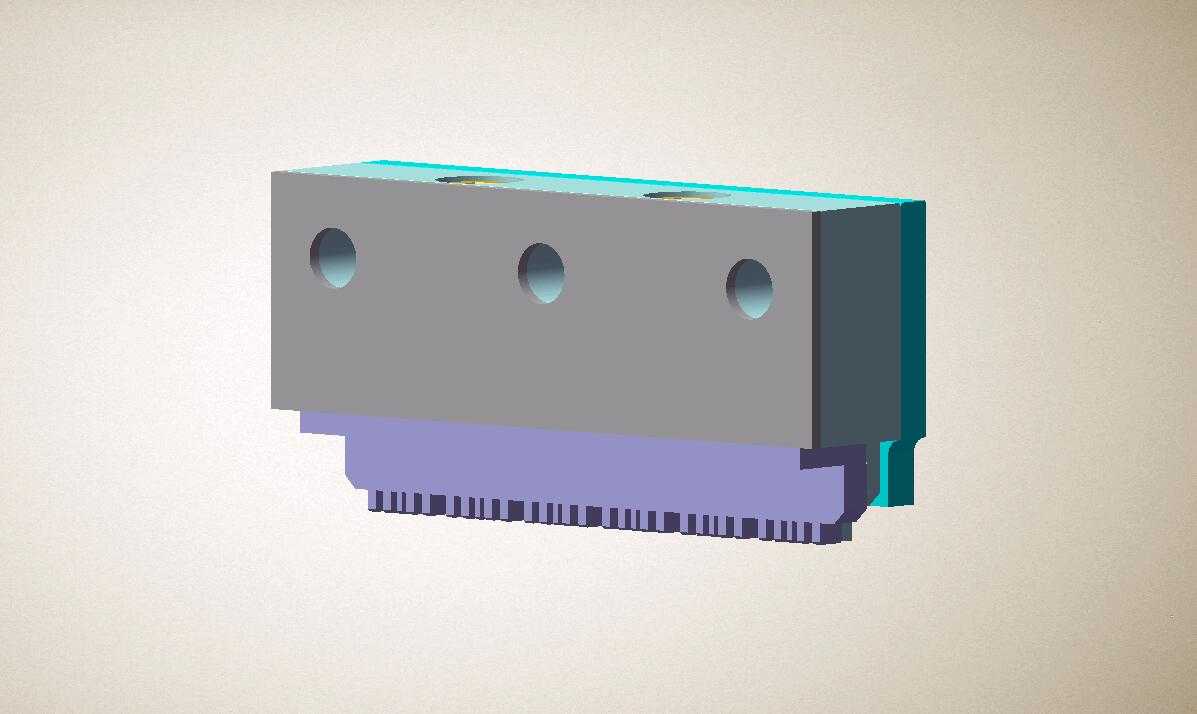

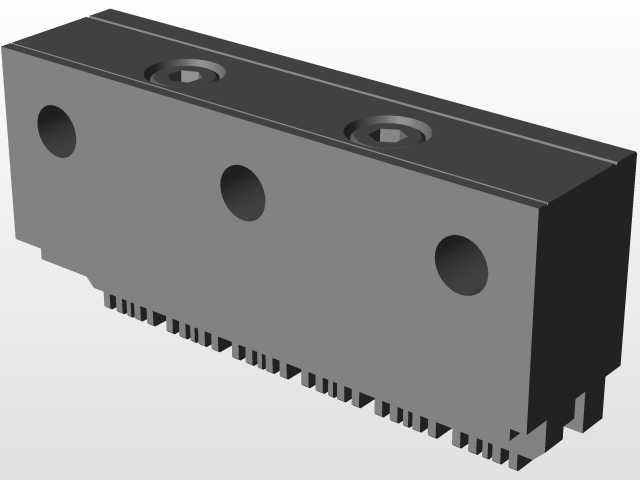

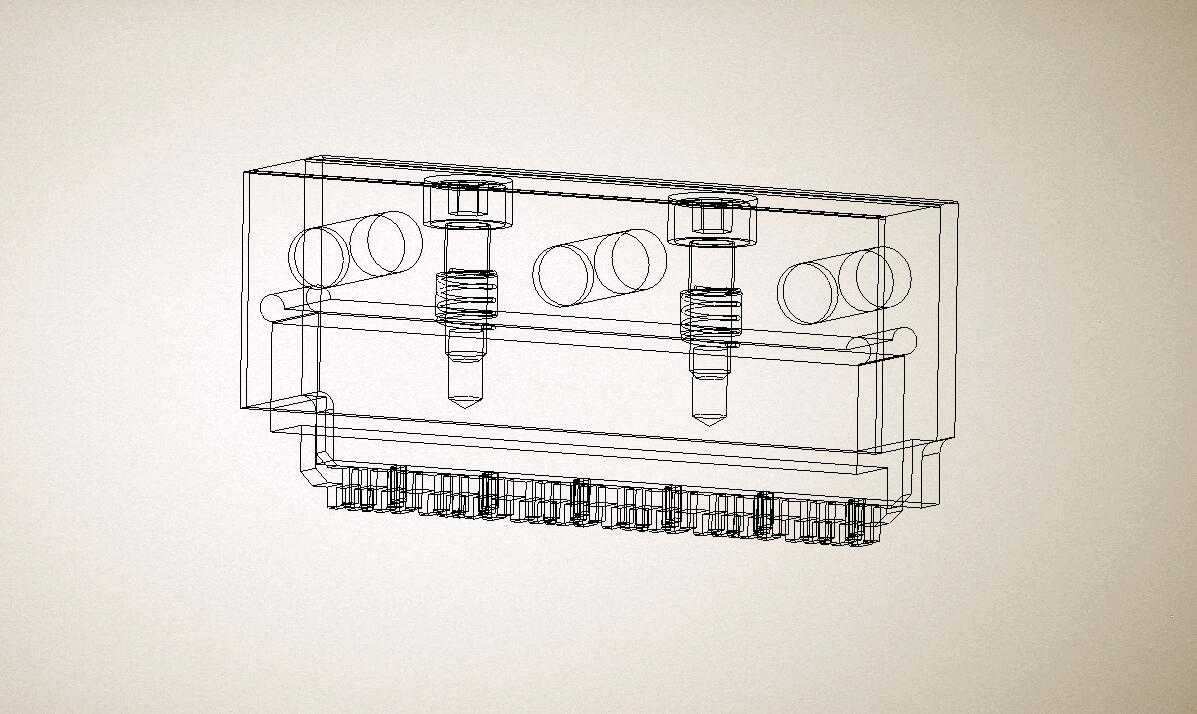

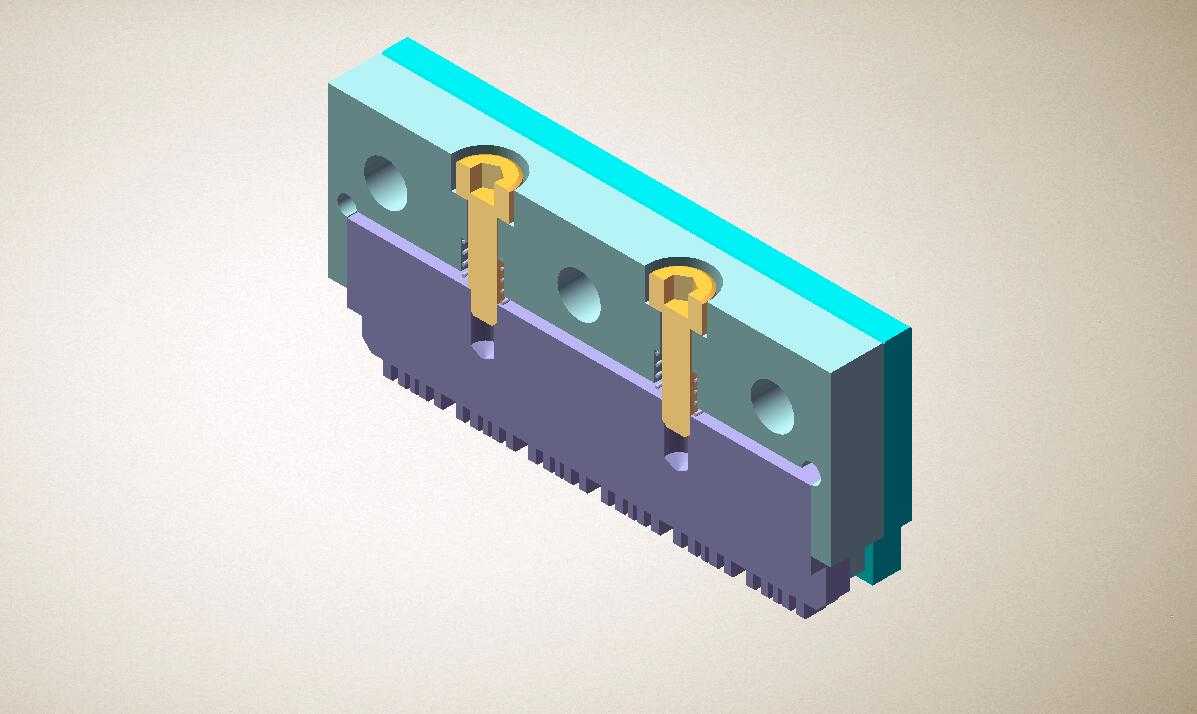

在小规格端子类零件的批量冲压加工场景中，常规刚性冲压工装往往存在换型调试周期长、对来料厚度公差适配性差、冲头易因偏载崩损的问题，这套柔性冲压结构正是针对这类痛点完成的设计，可直接配套安装在小吨位曲轴压力机的滑块端面，完成薄型金属料带的连续冲切、压形工序。整套结构采用上下分层的叠装设计，上层为安装固定基座，基座上预留了两组平行的横向光孔，用于穿装吊装螺栓与压力机滑块T型槽配合锁紧，安装孔的中心距按照常规16吨开式压力机的滑块螺孔间距设计，无需额外加工过渡连接板即可完成装夹，基座底面加工有两组同轴的阶梯导孔，用于安装弹性缓冲组件与冲头固定杆。冲头固定杆与基座导孔之间采用间隙配合，杆身上套装矩形截面的压缩弹簧，弹簧上端抵在导孔的阶梯端面，下端抵在冲头固定杆的轴肩位置，当滑块下行时，压料板先接触料带表面，弹簧持续提供恒定的压料力，避免薄料在冲切过程中出现翘曲、移位，待压料力达到预设值后，冲头才会伸出压料板的对应避让孔，完成冲切或压形动作，这种弹性浮动的设计可以抵消部分压力机滑块的下死点精度误差，也能适配0.1-0.5mm厚度范围内的不同金属料带，无需每次换产都重新调整滑块闭合高度。下层的压料板整体采用长条式结构，底面根据加工零件的型面加工有对应的避让槽与定位台阶，可直接与料带上的预冲定位孔配合完成导正，压料板与上层基座之间通过两组内六角圆柱头螺钉连接，螺钉与基座上的过孔之间留有0.2mm的间隙，允许压料板在接触料带时存在微小的自适配偏转，抵消料带本身的平面度误差，避免出现局部压痕。冲头的安装位置完全对应压料板上的避让孔，两组冲头采用对称布置，冲头的工作端根据加工需求设计为尖状冲切头，可完成料带上的定位孔冲制或者端子引脚的压形，冲头与固定杆之间采用紧定螺钉锁紧，磨损后可快速拆卸更换，无需拆解整套工装。整套结构的整体宽度控制在180mm范围内，高度方向总尺寸为120mm，安装时距离压力机工作台面的最小闭合高度可调整至160mm，适配常规手动送料或者小型伺服送料机的送料空间，不会与送料导轨产生干涉。在实际生产线应用中，这类柔性冲压结构相比传统刚性工装，换型时间可缩短60%以上，冲头的使用寿命可提升30%左右，尤其适合多品种小批量的电子五金零件冲压加工场景，结构中所有的弹性元件、紧固件都采用标准件，加工时仅需完成基座、压料板、冲头固定杆三类非标零件的铣削、钻削加工，加工成本低，后期维护也十分便捷，设计时充分考虑了现场操作的安全性，所有的棱边都做了C1倒角处理，压料板的底面边缘做了R2圆角，避免操作时划伤操作人员手部，同时在基座的侧面预留了安全挡板的安装螺孔，可配套加装透明亚克力防护挡板，防止冲切过程中的铁屑飞溅。
