三层板导柱式冲压模具组结构设计

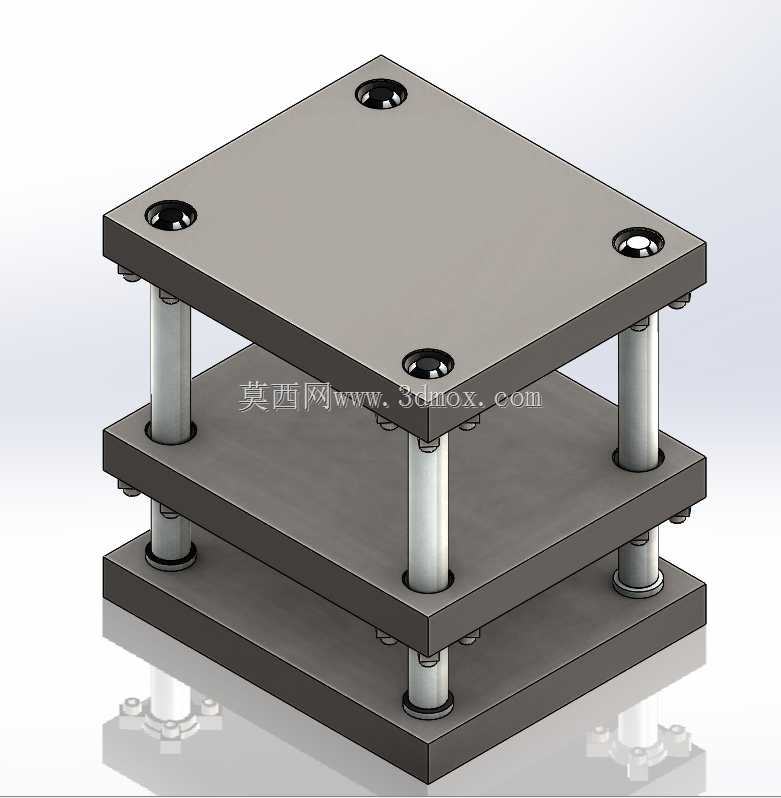

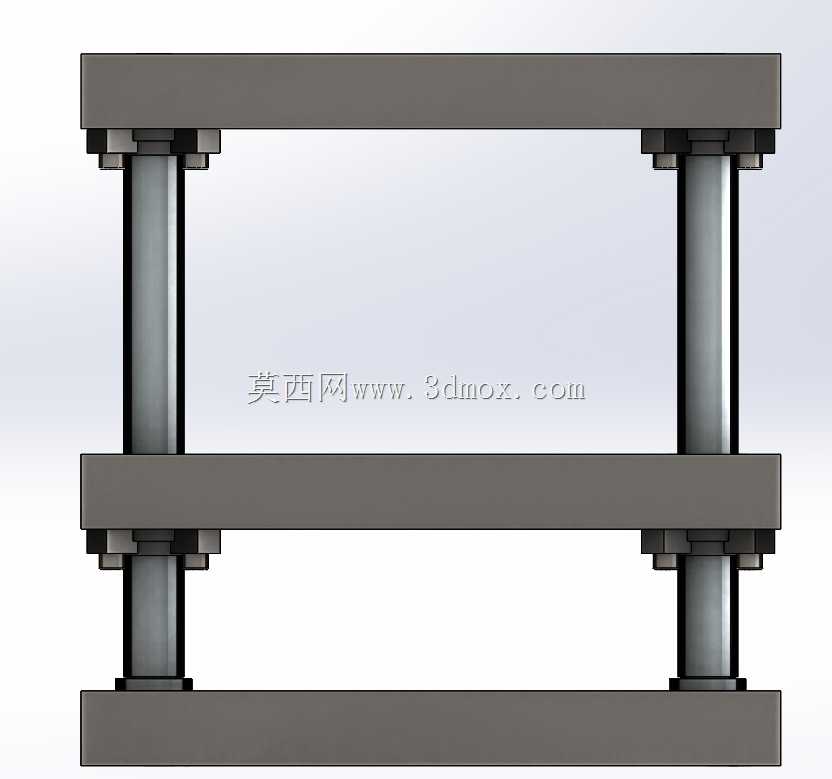

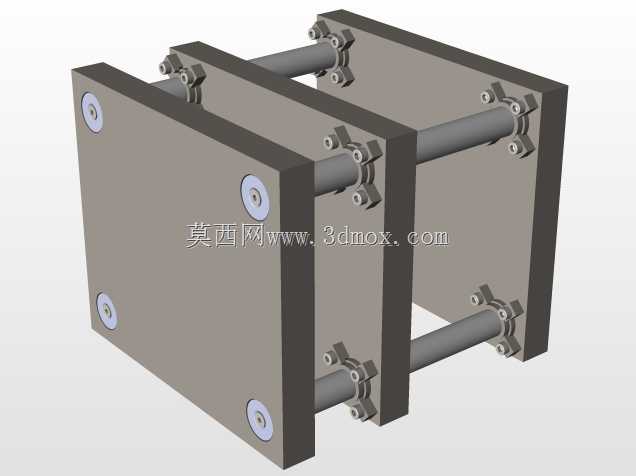

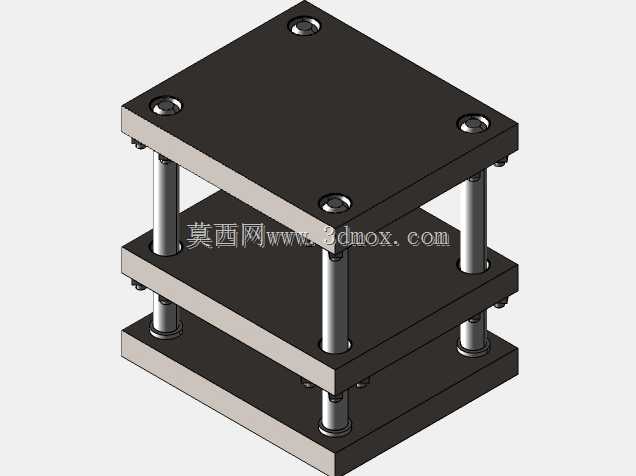

这套三层板结构的冲压模架是冷冲压生产环节的核心基础工装，主要应用于五金零部件批量冲压加工场景，适配电子五金、家电配件、汽车小型冲压件等多领域的连续冲压或单工序冲压作业，可配合不同的凸凹模镶件完成落料、冲孔、折弯、浅拉伸等常见冲压工序，是冲压生产线中衔接冲床滑块与加工工件的核心承载结构。从实际生产用途来看，该模架承担着冲压过程中精准导向、承载冲压力、固定凸凹模组件的核心作用，能够在冲床高频次的往复冲压动作中，保证上下模的对位精度，避免凸凹模出现错位啃模的问题，有效提升冲压件的尺寸一致性，同时延长模具核心镶件的使用寿命，降低生产过程中的模具维护频次。在功能特性设计上，该模架采用标准三板式布局，上下两块模板分别承担上模座与下模座的功能，中间板作为卸料板或凸模安装板使用，四根均匀分布的导柱配合导套实现全程滑动导向，导柱采用高碳铬轴承钢加工，表面经过淬火处理后硬度可达HRC60以上，具备优异的耐磨性与抗形变能力，能够在长期往复滑动中保持导向精度不出现明显衰减；模板上预留的沉头孔用于模架与冲床工作台、滑块的紧固安装，同时模板表面加工有统一规格的螺纹孔与销钉孔位，方便后续根据加工需求加装不同的凸凹模、卸料弹簧、定位销等功能组件，具备极强的通用性与改装适配性。设计思路上，这套模架遵循了冷冲模架的标准设计规范，采用对称式结构布局，四根导柱分布在模板四角位置，让冲压力能够均匀传递到整个模架平面，避免偏载导致的导柱磨损加剧、模板形变问题；三层板的分层设计将安装功能、导向功能、卸料功能进行了模块化拆分，生产装配时可分层完成组件安装后再进行合模调试，大幅降低模具的装配与调试难度，后续维护更换易损件时也无需完全拆解整个模架，仅需拆解对应层板即可完成操作。从安装边界与外形尺寸来看，该模架整体长宽尺寸为296mm×346mm，属于中小型冲压模架范畴，适配公称压力在25吨到63吨区间的开式可倾压力机或固定台压力机，安装时上下模座分别通过T型螺栓与冲床滑块、工作台面紧固，导柱的有效导向行程覆盖常规中小型冲压件的加工开模高度需求，模架闭合状态下的最小高度符合中小型冲床的闭合高度参数范围，无需额外加装垫板即可直接安装调试，适配多数中小五金加工车间的现有冲压设备条件，能够快速投入生产使用。
