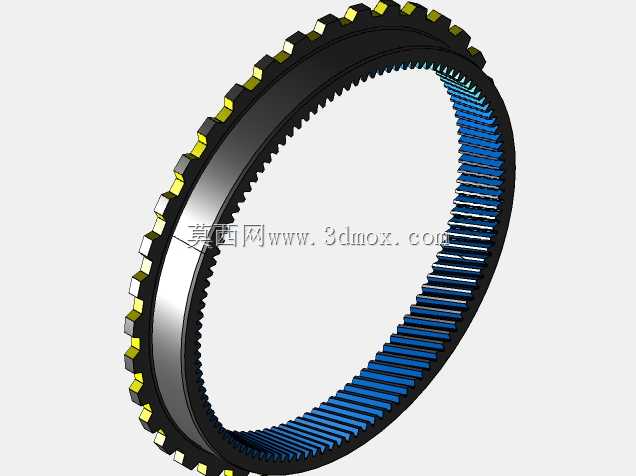

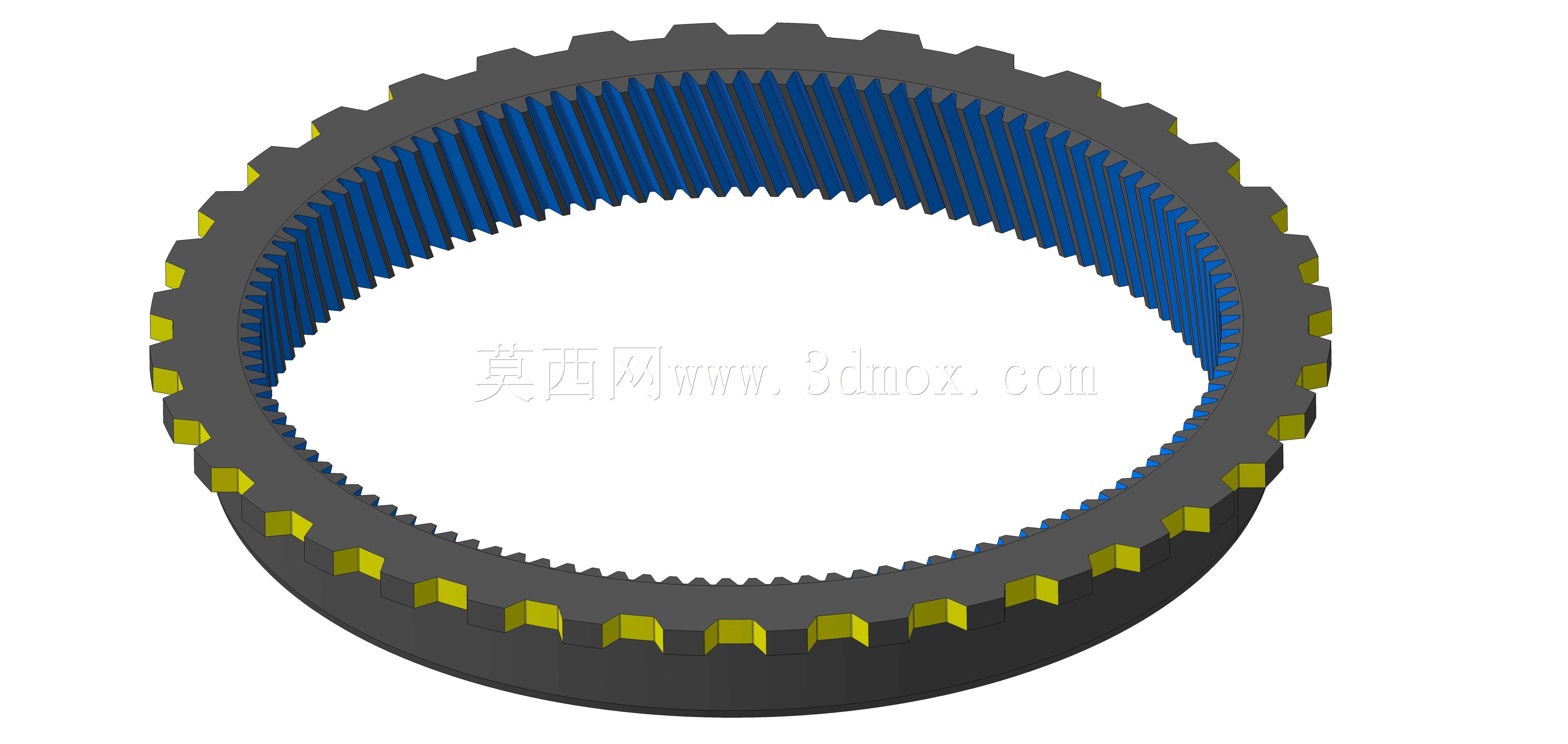

7G Tronic自动变速箱拉维奈尔赫齿圈结构

该齿圈是7速自动变速器拉维奈尔赫行星齿轮组的核心内啮合构件，主要应用于纵置布局的乘用车辆自动传动系统中，作为行星排动力耦合的关键内齿承载部件，承担着多档位切换过程中的动力分流、扭矩传递与转速匹配功能，是实现自动变速箱多档位速比输出不可或缺的基础结构件。在实际装车场景中，该齿圈与长行星轮、短行星轮、太阳轮以及行星架共同组成复合行星排结构，通过离合器、制动器的约束切换，可实现多个前进档位与倒档的动力传递路径切换，能够在紧凑的轴向空间内集成多组速比，有效缩减自动变速箱的整体体积与重量，适配乘用车前置后驱或四驱的动力布局需求。从功能特性来看，该齿圈采用内斜齿设计，相比直齿内齿圈拥有更高的啮合重合度，传动过程中载荷分布更均匀，可有效降低齿轮啮合冲击与传动噪音，提升档位切换的平顺性，同时斜齿结构能够承受更大的传递扭矩，匹配大扭矩输出的动力总成需求；齿圈外侧设置有均匀分布的凸台结构，用于和离合器毂或制动器毂进行周向定位连接，确保动力传递过程中齿圈的约束状态稳定，避免传动过程中出现周向窜动影响传动精度。在设计思路上，该齿圈的齿形参数经过精准匹配计算，内齿模数、压力角、螺旋角均与配套的行星轮齿形完全适配，保证啮合侧隙处于合理区间，既避免侧隙过小导致的传动卡滞、热胀咬死问题，也防止侧隙过大带来的传动冲击、回程误差超标问题；外侧连接凸台的位置度、尺寸精度经过严格校核，确保与周边连接构件的装配同轴度符合设计要求，避免装配后出现偏载导致齿面异常磨损。从安装边界来看，该齿圈为环形薄壁构件，内齿全周分布于环形内壁，外侧凸台沿外圆均匀排布，轴向尺寸紧凑，安装时需保证齿圈轴线与行星架、太阳轮的轴线完全重合，径向装配间隙需控制在设计公差范围内，轴向定位通过卡环或轴肩实现限位，确保在变速箱全工况运转过程中齿圈不会出现轴向窜动，保障行星齿轮机构的长期运转可靠性。
