电机一体式传动齿轮轴结构设计

项目分类:3D模型 发布时间:2021-05-15 ID:173902

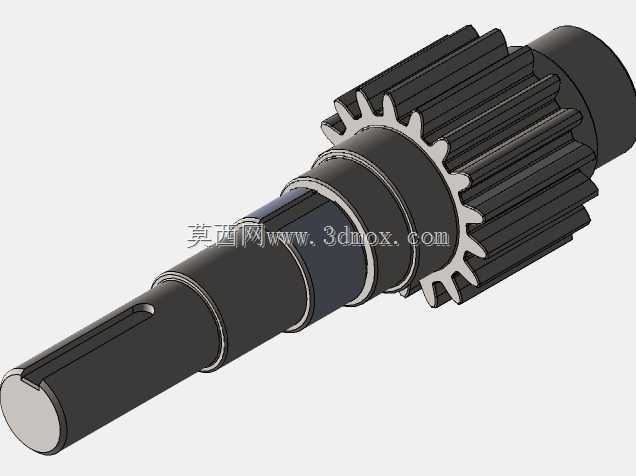

  • 电机一体式传动齿轮轴结构设计

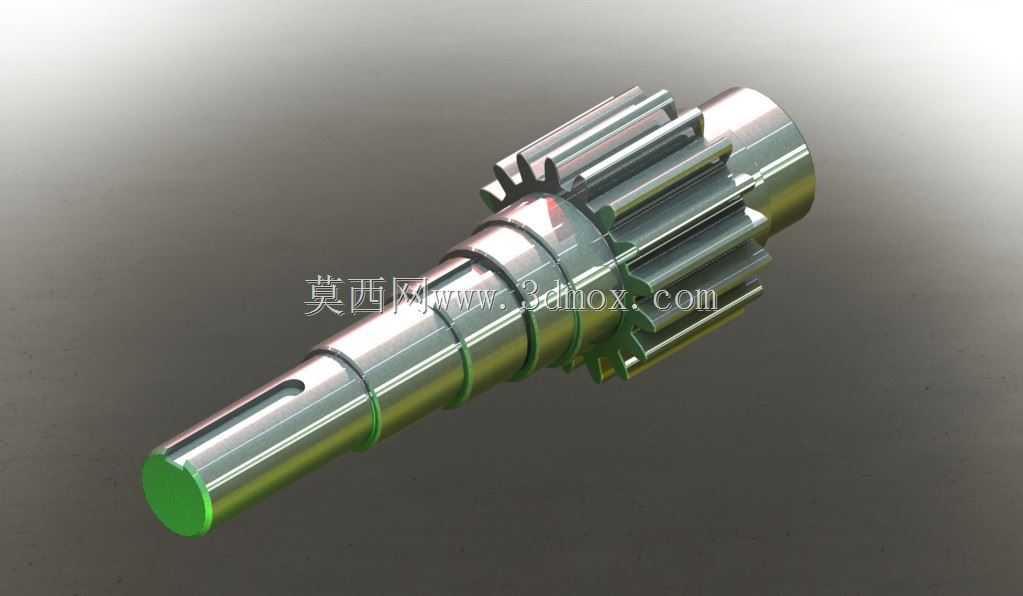

  • 电机一体式传动齿轮轴结构设计

这款齿轮轴是电机动力输出端的核心传动零件,主要应用在中小型减速电机、伺服驱动单元、小型机床进给机构、自动化输送线驱动模组等场景中,承担着将电机转子的旋转扭矩直接传递给下游传动机构的作用,省去了单独装配齿轮与轴的连接环节,能有效缩减传动单元的轴向安装空间,降低装配累积误差,提升传动系统的整体同轴度与运行稳定性。从实际使用场景来看,这类一体式齿轮轴常被用在对安装空间有严格限制、传动扭矩中等、运行转速较高的动力传输场合,比如小型自动化设备的动力头、包装机械的送料驱动单元、纺织机械的罗拉驱动结构中,相比分体式的轴与齿轮键连接结构,一体式结构消除了键连接带来的间隙与应力集中问题,在频繁正反转的工况下能有效降低冲击磨损,延长零件的使用寿命。在功能特性设计上,该零件将传动齿轮与支撑轴做了一体化结构设计,轴段部分设计了多阶不同直径的轴肩,分别用于匹配安装轴承、密封件、定位套等配套零件,其中带键槽的轴段用于和电机转子或者外接传动轮做周向固定,保证扭矩传递过程中不会出现相对打滑;齿轮部分采用直齿圆柱齿形设计,齿向与轴的轴线平行,加工工艺性好,啮合过程中无轴向力,能简化两端支撑轴承的选型,降低轴承的轴向负载要求。设计过程中,首先根据电机的额定输出扭矩、最高运行转速确定轴的最小直径,结合扭转强度与弯扭合成强度校核各轴段的直径尺寸,轴肩的高度差按照轴承内圈定位、密封件安装的标准要求设计,保证配套零件安装时能获得可靠的轴向定位,同时预留合适的装配导入倒角,避免装配过程中刮伤配合面。齿轮部分的参数根据传动比要求、中心距限制确定模数与齿数,齿面的粗糙度、齿形公差按照中等精度传动等级设计,满足常规工业场景下的传动噪音与传动效率要求。在安装边界上,该齿轮轴的轴向总长度适配常规中小型端盖式电机的输出端安装腔,各轴段的直径公差按照基孔制配合要求设计,与轴承配合的轴段采用k6公差带,与传动件配合的轴段采用h7公差带,齿轮部分的齿顶圆直径小于相邻轴肩的最大避让直径,保证轴从电机端盖侧穿入安装时不会与端盖孔发生干涉,轴端的中心孔设计满足加工过程中的装夹定位要求,也可作为后期维护时的顶装定位基准。整体结构紧凑,加工工序可通过一次装夹完成大部分外圆与齿形的加工,能有效控制加工形位公差,适合批量生产应用。
