曲柄连杆式斯特林动力装置结构设计

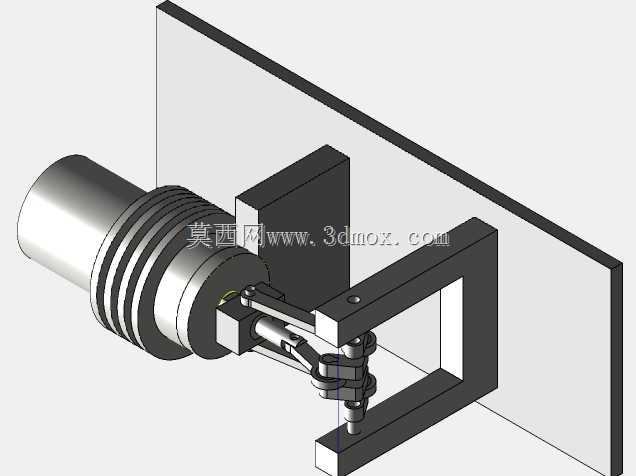

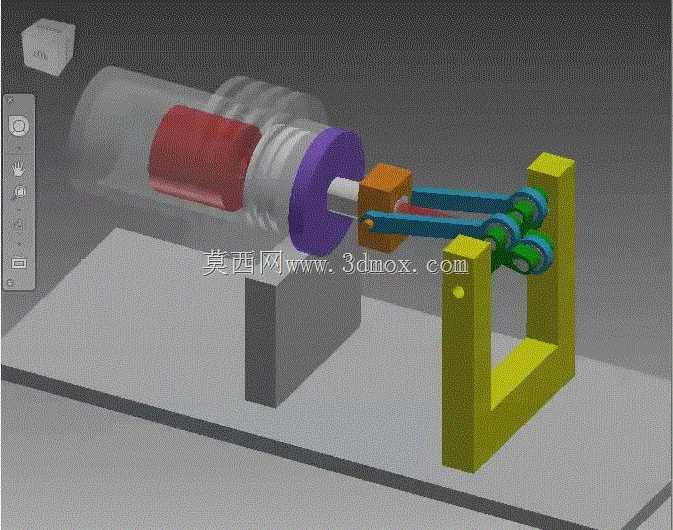

该动力装置属于外燃式闭式循环热机结构，可广泛应用于余热回收利用场景、分布式小型供能系统、科教演示实验平台以及低品位热能转化领域，能够依托分散的太阳能、工业废热、生物质燃烧热能等多种热源实现动力输出，无需依赖高品位燃油或高压气源，适配偏远地区离网供能、工业余热余压利用、教学实验演示等多类实际场景，可作为小型发电单元、微型驱动装置的核心动力源使用。整套装置核心功能是实现热能到旋转机械能的稳定转换，通过闭式回路内工质的周期性受热膨胀、冷却压缩过程，配合传动机构将活塞的往复直线运动转化为曲轴的连续旋转运动，输出平稳的旋转扭矩，可直接驱动微型发电机、小型水泵、实验台负载等终端设备，运行过程中工质完全封闭在回路内，无排放、噪音低，对热源适配性极强。从设计思路来看，整体采用卧式布局结构，将热置换缸与动力输出端沿水平轴线排布，动力转换端采用双组平行曲柄连杆结构，搭配对称式支撑机架，既保证了传动过程的受力平衡，降低运行过程中的振动幅度，也简化了各部件的装配定位逻辑；热置换缸端采用大直径缸体设计，可增大工质受热换热面积，提升热能利用效率，置换活塞与动力活塞之间通过同轴连接段衔接，减少传动过程中的能量损耗，支撑机架采用U型一体式框架结构，为曲轴传动组件提供稳定的安装基准，避免运行过程中出现结构形变影响传动精度。在安装边界与尺寸适配方面，整套装置采用平面底座安装形式，底座预留平整安装面，可直接固定在实验台架、设备基座上，整体轴向长度控制在适配小型实验台的安装范围内，径向最大尺寸为U型机架的外侧宽度，安装时仅需预留曲轴旋转的安全避让空间即可，无需额外配置复杂的辅助安装结构；各运动部件之间预留合理的运行间隙，既保证运动过程无卡滞，也能降低加工与装配的精度要求，热端缸体与传动机构之间设置隔热衔接段，避免高温热量传导至传动端影响轴承、连杆部件的使用寿命，整体结构紧凑，零部件通用性强，便于后期维护与部件更换。
