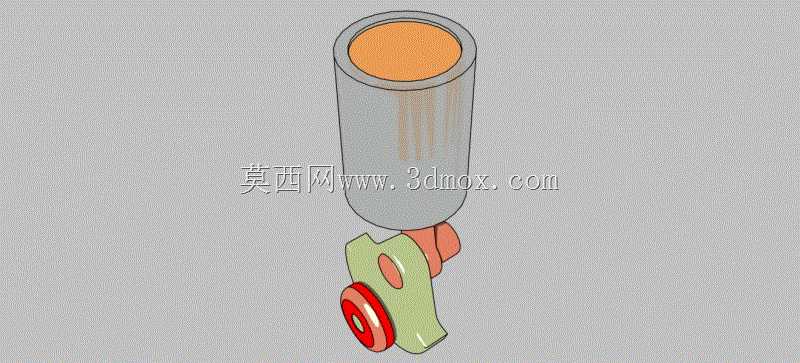

单缸活塞动力机构运动仿真结构

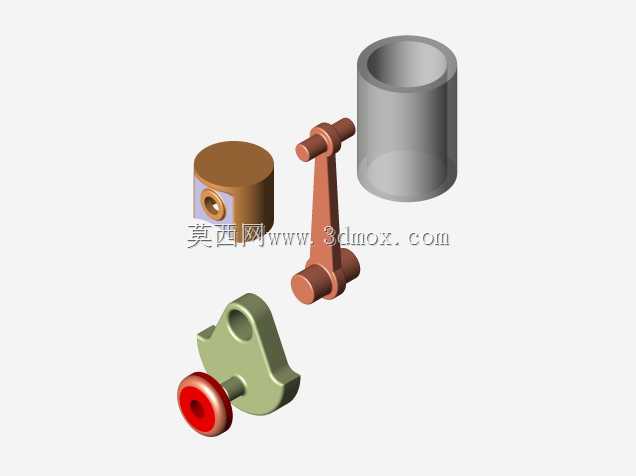

这套活塞动力机构是内燃机核心做功单元的基础构型，广泛应用于小型通用动力、教学演示、动力原理验证等场景，可直观展现往复式动力的能量转换逻辑，帮助从业者理解内燃机从直线往复运动到旋转运动的完整传递路径，也可作为多缸引擎拓展开发的基础母版，支撑从单缸到直列多缸、V型多缸等不同构型的衍生设计。从实际用途来看，该结构完整还原了活塞在气缸内的往复运动过程，搭配曲柄连杆组件，可清晰演示燃油燃烧推动活塞下行后，动力如何通过连杆传递至曲轴输出端，完成热能到机械能的转换，既可以作为职业院校机械原理课程的具象教学载体，也能为小型通用汽油机、航模动力、便携动力设备的开发提供结构参考，帮助设计人员快速验证活塞行程、曲柄半径、连杆长度的匹配关系，规避运动干涉风险。在功能特性上，该结构保留了活塞动力单元的核心运动副：活塞与气缸壁的移动副、活塞销与连杆小头的转动副、连杆大头与曲柄销的转动副、曲柄主轴与机体的转动副，所有运动配合面均预留了合理的间隙，既保证运动过程无卡滞，也还原了实际工程中的公差设计逻辑；活塞顶部采用平面燃烧室构型，适配小排量高转速动力的设计需求，活塞裙部设置了导向结构，可在往复运动中保持活塞姿态稳定，避免出现偏磨敲缸的问题。设计思路上，这套结构以运动逻辑验证为核心，没有冗余的附属结构，重点突出动力传递的核心路径，设计时优先保证运动轨迹的准确性：通过匹配曲柄回转半径与活塞行程的对应关系，确保活塞在上止点、下止点的位置符合动力做功的相位要求，连杆长度经过运动学校核，在活塞整个运动行程中，连杆摆角始终处于合理区间，降低活塞侧压力，提升结构运行的平顺性。从安装边界来看，气缸部分采用圆柱形筒体结构，外径与安装座的定位孔尺寸匹配，可通过法兰压装的方式固定在机体上，曲柄主轴的轴径尺寸适配通用轴承的安装标准，可直接搭配标准深沟球轴承完成旋转支撑，整体结构的轴向、径向安装尺寸紧凑，既可以独立作为运动演示单元使用，也可以直接嵌入到小型动力设备的整体装配中，不需要额外做大规模的结构调整，为后续的功能拓展预留了充足的空间，比如可以在此基础上增加配气机构、供油机构、点火机构等组件，快速搭建完整的内燃机整机模型。
