带挡料定位机构的工业输送线结构

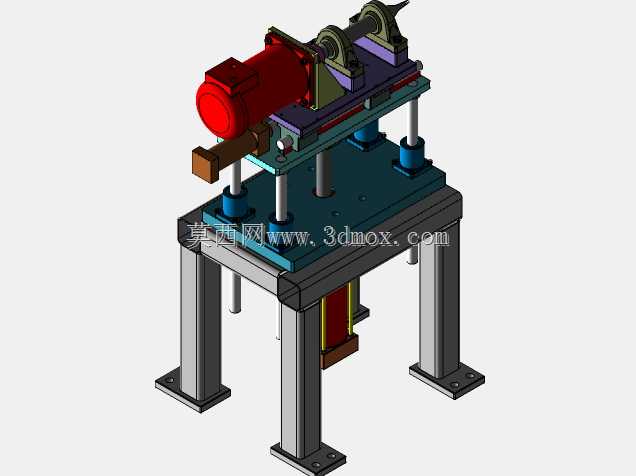

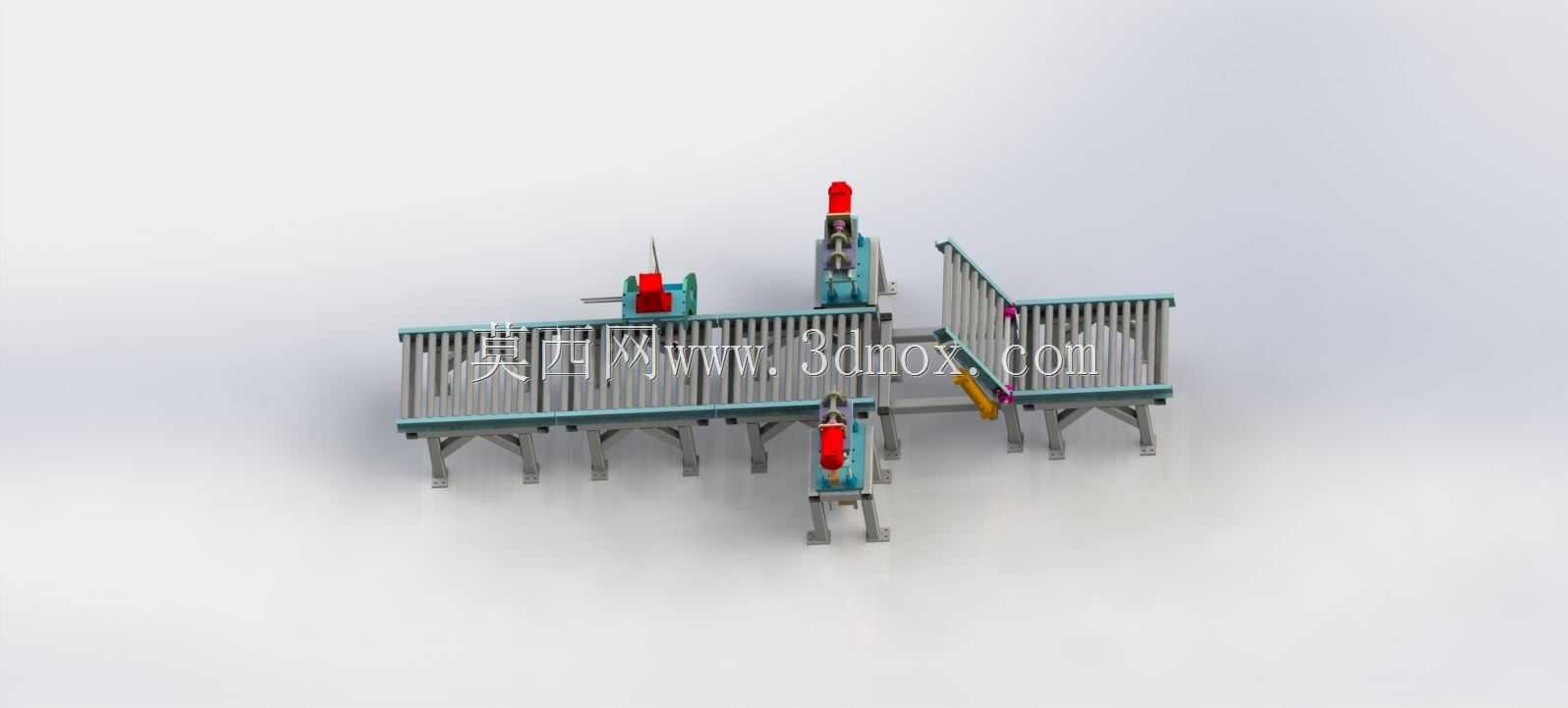

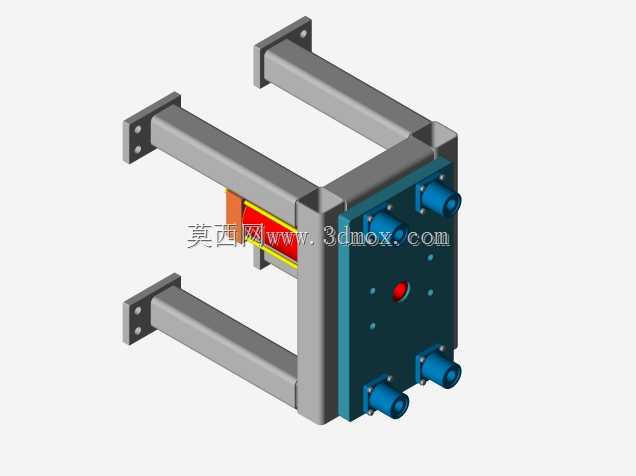

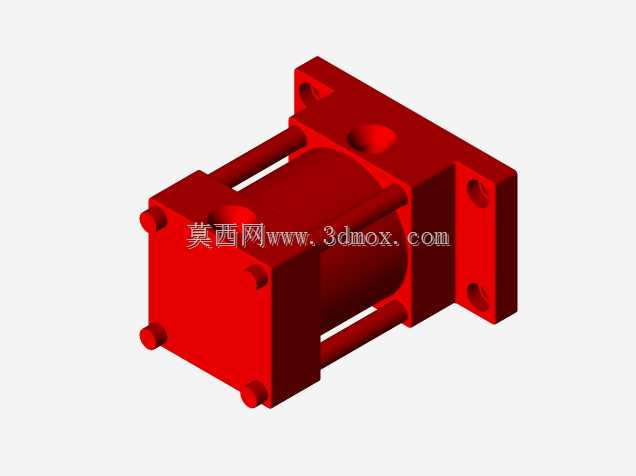

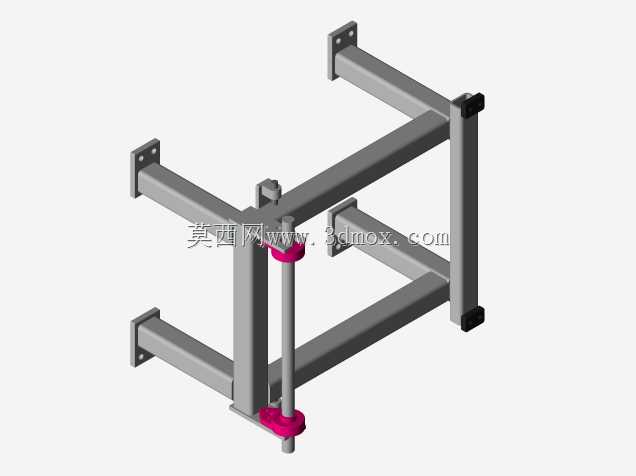

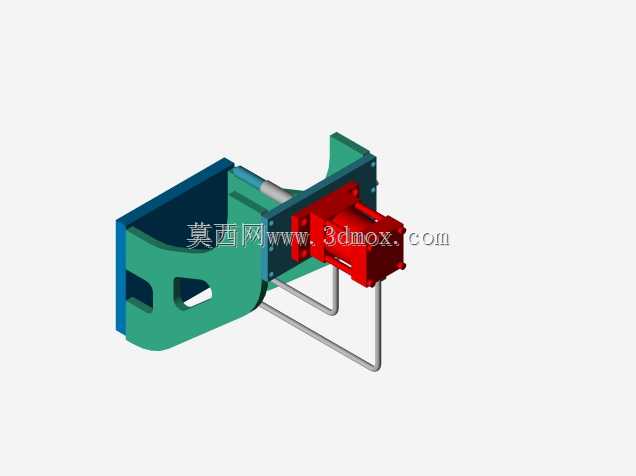

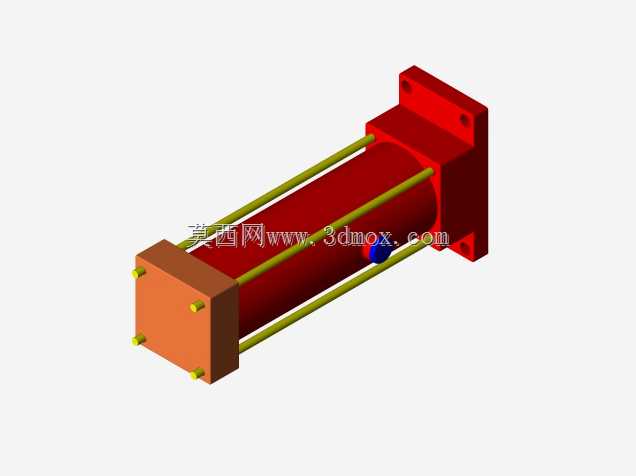

该输送设备主要应用于离散制造领域的工件流转工序，覆盖五金加工、汽配零部件生产、家电组装等场景的车间产线衔接环节，可完成待加工工件在不同工位间的定向输送、到位挡停与位置校正，替代传统人工转运的作业模式，大幅降低产线物流的人力投入，同时避免人工搬运过程中出现的工件磕碰、定位偏差问题，保障后续加工、装配工序的进料位置一致性。设备主体采用分段式机架结构，主输送段采用平直辊道搭配侧边防护栏的设计，防护栏沿输送方向全程布置，可避免输送过程中工件从侧边滑落，适配规则外形的盘类、板类、小型箱体类工件的平稳输送；机架底部采用带支撑脚的落地式安装结构，支撑脚可进行小范围高度调节，能够适配车间地面存在的微小高度差，保障输送面整体处于水平状态，避免工件输送过程中出现偏移、卡滞问题。设备集成了多组挡料定位机构，分别布置在输送线的不同工位节点，每组挡料机构采用立式驱动单元搭配挡料块的结构，当工件输送至指定工位时，驱动单元带动挡料块抬升，阻挡工件继续前移，配合侧边的校正结构将工件固定在预设的作业位置，待当前工位的加工作业完成后，挡料块下降，工件即可沿输送线继续流向下一工位，可实现多工位作业的有序衔接，避免不同工位的工件出现流转冲突。设计过程中优先考虑了设备的安装适配性，整体机架采用模块化拼接思路，主输送段的长度可根据实际产线的工位间距进行灵活调整，侧边防护栏与主架体采用可拆卸连接结构，可根据输送工件的外形宽度调整两侧护栏的间距，适配不同尺寸规格的工件输送需求；驱动单元的安装位置预留了足够的维护空间，日常检修时无需拆解主输送架体即可完成驱动部件的更换与调试，大幅降低设备的后期维护成本。设备的安装边界充分考虑了车间产线的布局需求，整体宽度控制在常规产线的通道适配范围内，两端的进出料位置可直接对接上料设备、下料机械手或者其他加工设备的出料端，无需额外增设过渡衔接结构，能够快速融入现有产线的布局体系，减少产线改造的施工量与投入成本。
