48V ETEK有刷直流动力电机外观结构

这款有刷直流电机主要面向轻型电动两轮车、低速电动四轮车的动力驱动场景，可作为电动摩托车的主驱动动力单元，也可适配小型场地作业电动车、低速观光代步车的动力输出需求，能够在大电流输出工况下提供强劲的扭矩输出，满足车辆起步、爬坡、重载行驶时的动力需求，支持通过切换电极极性实现正反转双向工作，适配车辆前进、倒车的双向行驶功能需求。

从功能特性来看，该电机采用径向散热鳍片的外壳结构，外圈均匀分布的散热齿能够大幅增加外壳与空气的接触面积，在车辆行驶过程中借助迎面气流带走电机持续工作产生的热量，避免大负载工况下电机过热退磁，保障持续动力输出的稳定性。电机端盖采用密集开孔设计，既可以辅助内部热量散出，也能平衡电机内外气压差，避免长时间工作后内部出现凝露影响电气部件可靠性。电机输出轴采用适配常规轮毂传动的尺寸设计，能够直接匹配多数电动摩托、低速电动车的轮毂连接位，无需额外定制转接结构即可完成装配。

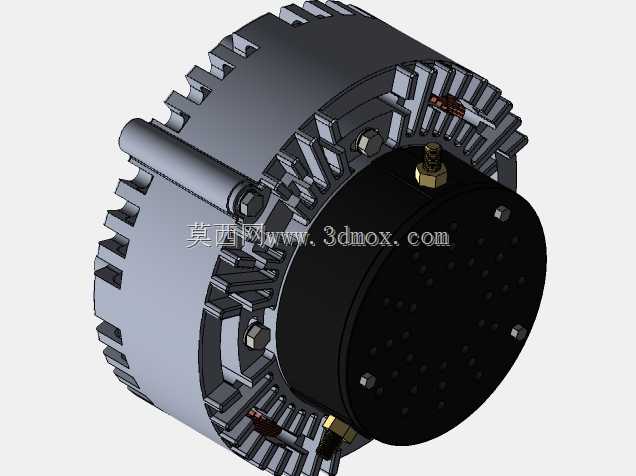

在设计思路上，本次建模优先还原电机的外部装配边界与安装接口，所有螺栓孔位的位置、孔径均按照实际量产产品的安装标准还原，能够直接用于整车总装阶段的装配干涉校验、车架安装位的匹配设计，帮助整车设计人员在开发阶段确认电机与周边部件的间隙，避免后期开模或装配时出现空间冲突。模型还原了电机的整体外形轮廓，包括端盖的开孔分布、散热鳍片的齿形尺寸、接线端子的凸起位置与外形，能够用于整车外观渲染、产品宣传物料制作时的部件展示，还原电机装车后的真实视觉效果。

从安装边界来看，电机整体直径约8英寸，整体轴向尺寸紧凑，不会占用过多车架内部空间，适配多数轻型电动车的车架安装空间预留标准，安装孔位采用圆周均布的设计，能够适配不同角度的安装固定需求，接线端子位于电机端盖侧方，预留了充足的接线操作空间，方便整车布线时的线路连接与固定。需要说明的是，该模型仅还原电机的外部结构形态，未对内部绕组、换向器等精细部件进行建模，主要服务于整车总装设计、外观展示类的应用场景，能够满足前期方案设计阶段的空间校验、效果展示需求，帮助设计人员快速完成整车动力单元的布局规划，减少前期设计阶段的实物打样成本，缩短整车开发的方案验证周期。
