商用重型卡车前桥承载横梁结构设计

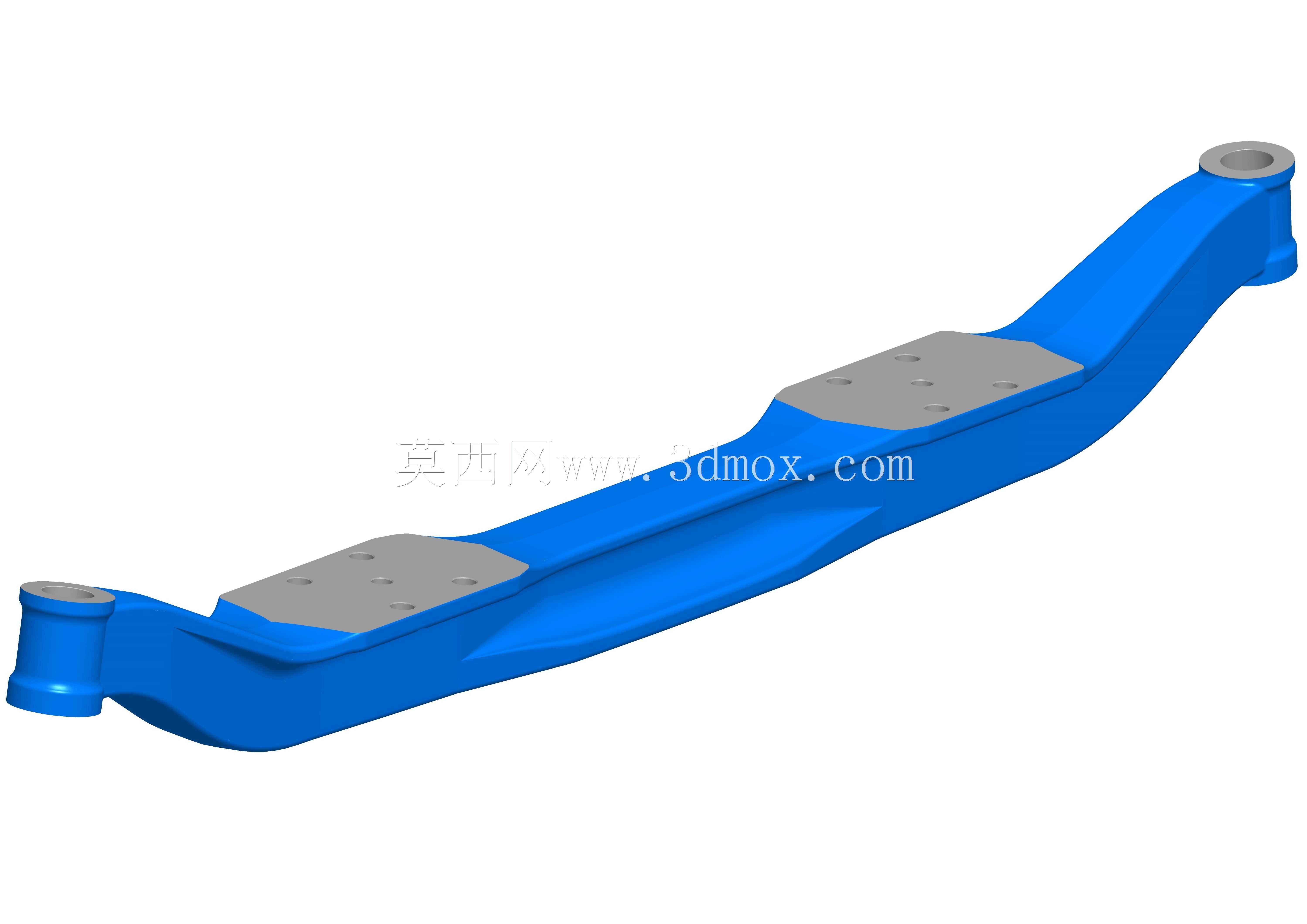

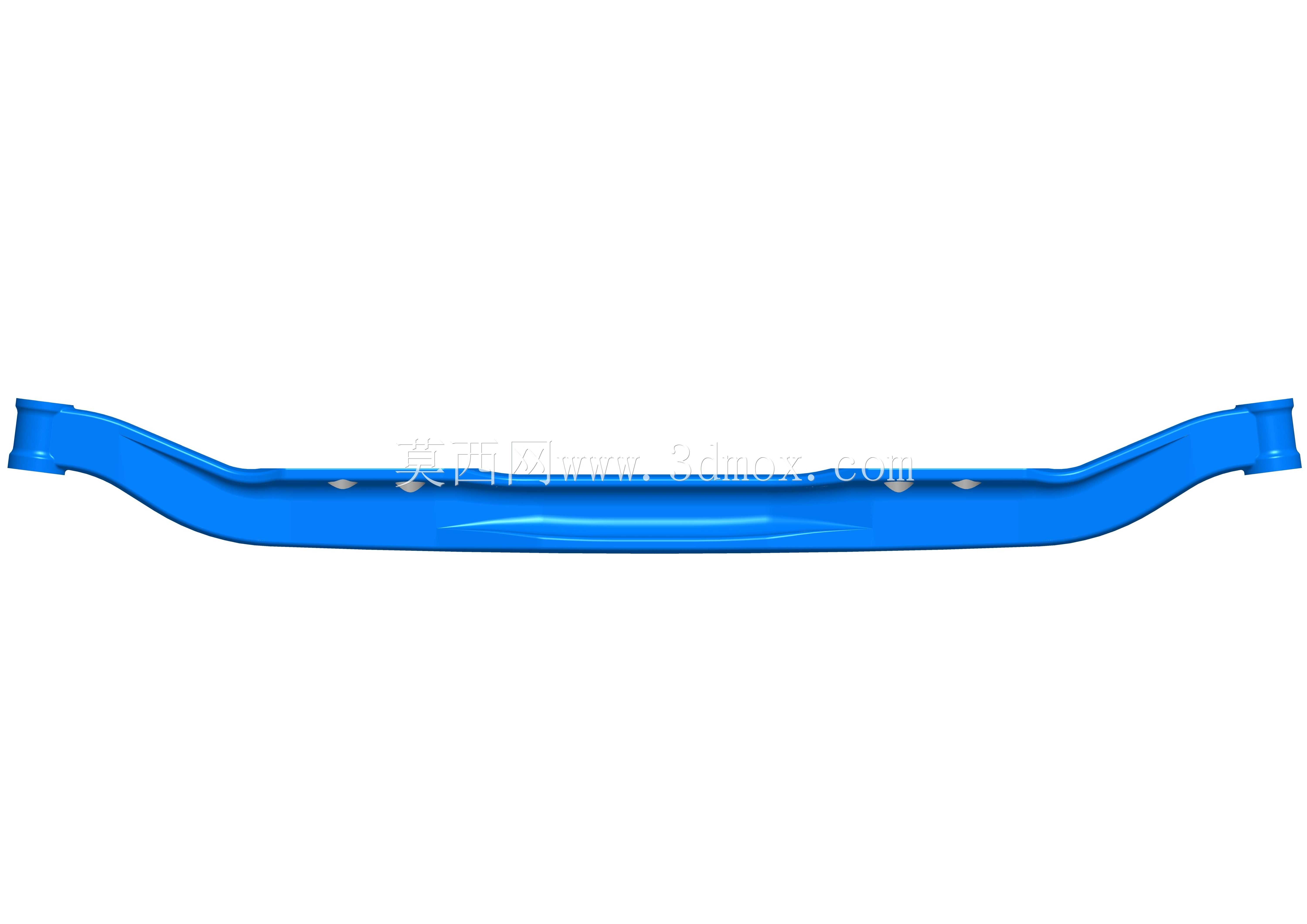

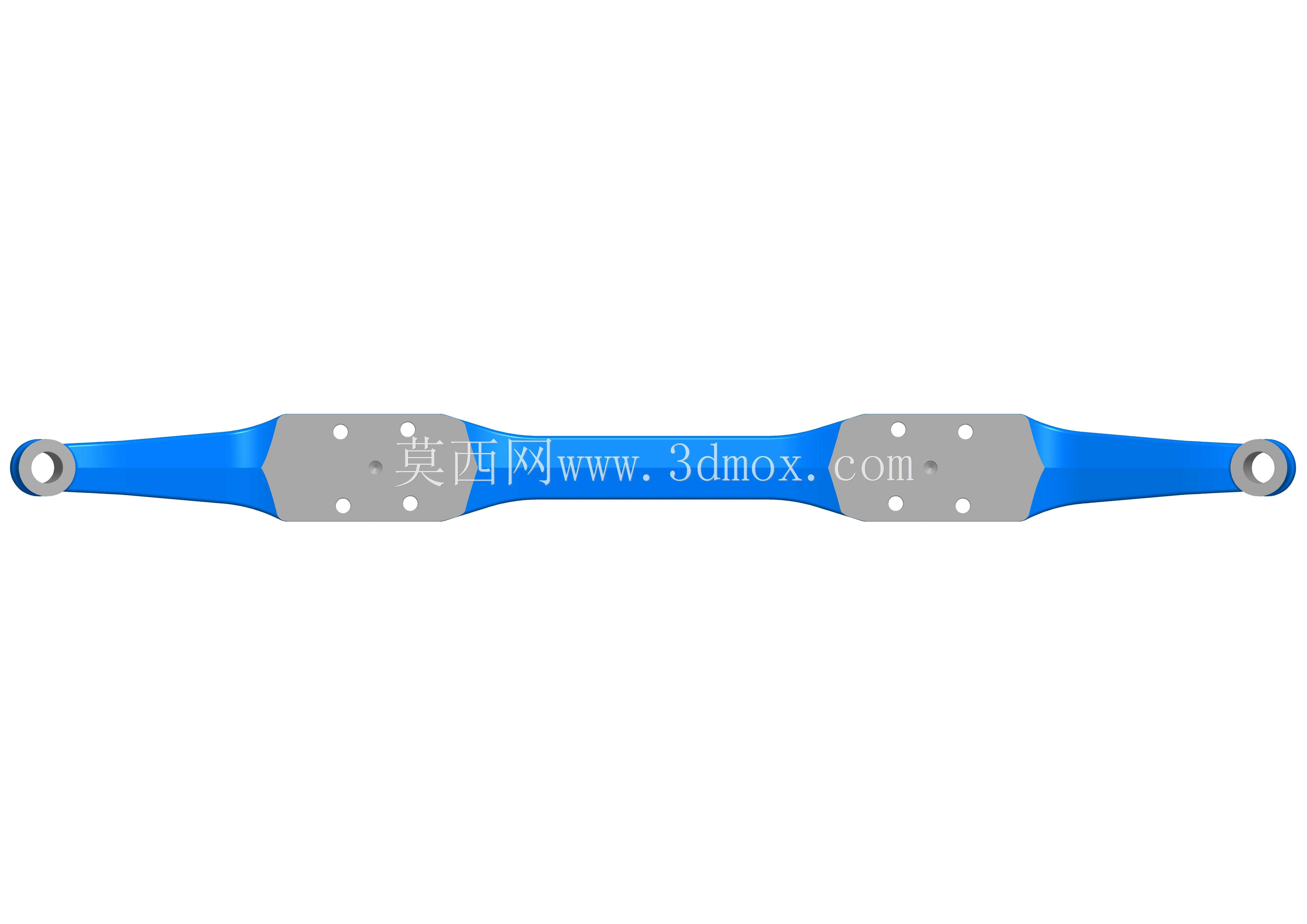

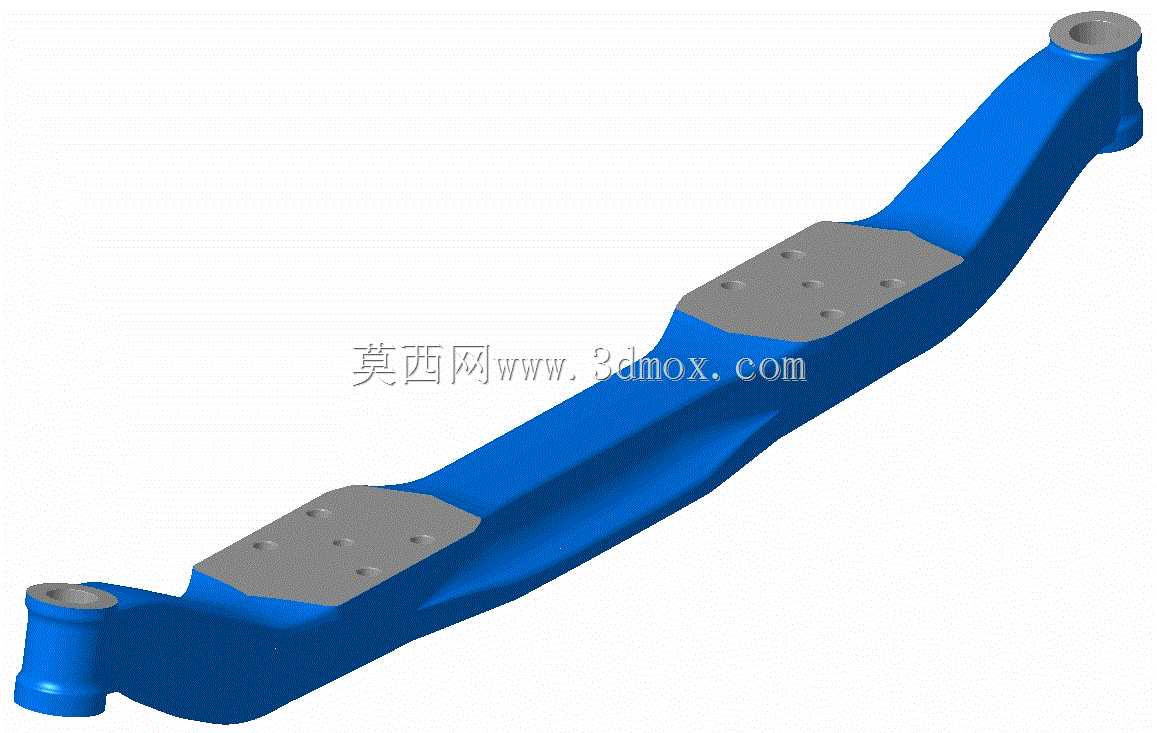

该款前桥横梁是重型商用卡车转向桥的核心承载构件，主要应用于公路货运重卡、工程自卸卡车等商用车型的前转向桥总成中，承担着连接两侧转向节总成、承载整车前部载荷、传递路面冲击与转向作用力的关键作用，是保障卡车行驶稳定性、转向可靠性与承载安全性的核心底盘部件。在实际整车运行场景中，前桥横梁需要持续承受前部驾驶室、发动机总成的垂直静载荷，还要应对非铺装路面颠簸带来的纵向、横向交变冲击载荷，以及制动、转向过程中产生的扭转力矩，因此构件的结构强度、刚度与抗疲劳性能直接决定了整车前桥的使用寿命与行驶安全边界。从设计思路来看，该横梁采用变截面工字形弯梁主体结构，整体沿车桥横向呈适配底盘布置的弧形弯曲形态，两端设置同轴的主销安装孔位，用于匹配转向节主销的装配，实现转向动作的转动支撑；梁体上设置两处对称分布的平面安装基座，基座上预留规则排列的装配孔位，用于安装钢板弹簧支座、制动管路固定支架等附属部件，安装面经过铣平处理保证装配贴合度，避免应力集中。梁体主体采用大圆角过渡的变截面设计，在中部弯矩最大的区域适当增加截面高度提升抗弯刚度，在两端靠近转向节的区域逐步收窄截面尺寸，在保证整体结构强度满足满载冲击载荷要求的前提下，尽可能降低构件自身重量，实现轻量化与结构强度的平衡。从安装边界来看，横梁两端主销孔的同轴度、安装基座的平面度与孔位间距都严格匹配商用卡车前桥的通用装配尺寸，能够直接适配对应吨位级别的重卡前桥装配需求，不需要额外进行结构修改；梁体的弧形轮廓充分避让了发动机油底壳、转向拉杆等周边底盘部件的运动空间，在整车极限转向、最大悬架跳动工况下都不会发生运动干涉。整体结构采用一体铸造成型后精加工的工艺路线，所有受力转角位置都设计了足够的铸造圆角，避免应力集中导致的疲劳开裂，表面经过涂装处理具备良好的防腐蚀性能，能够适应复杂路况下的泥水、盐蚀等恶劣使用环境，在长期交变载荷作用下保持结构稳定性，为整车前部提供可靠的承载与连接支撑。
