双十字轴式万向传动连接轴结构设计

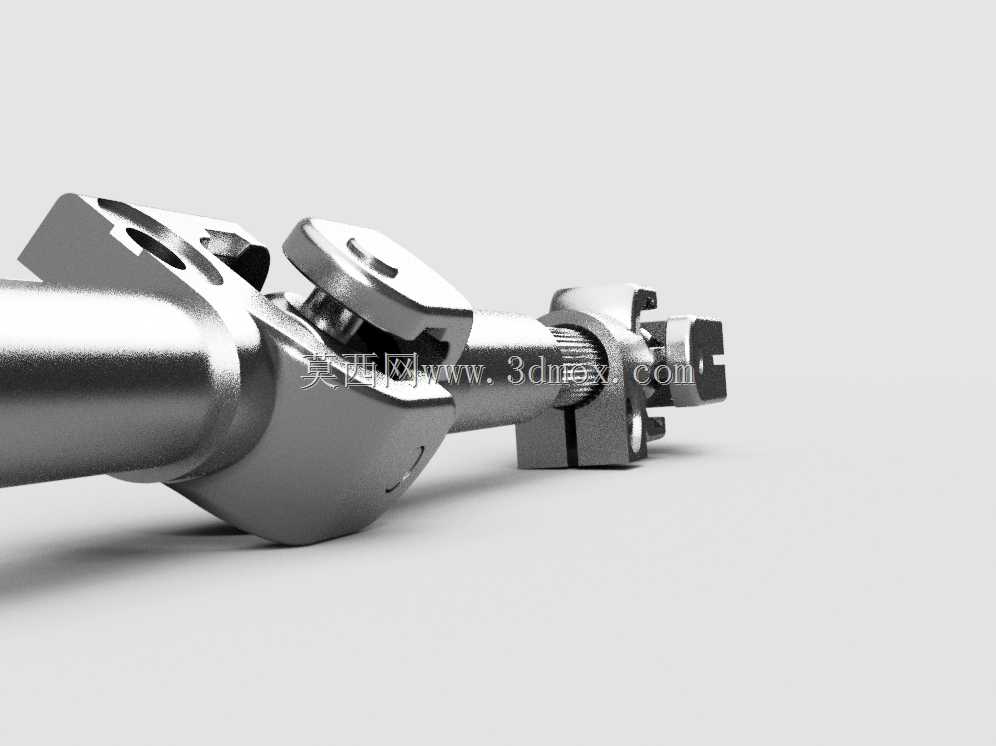

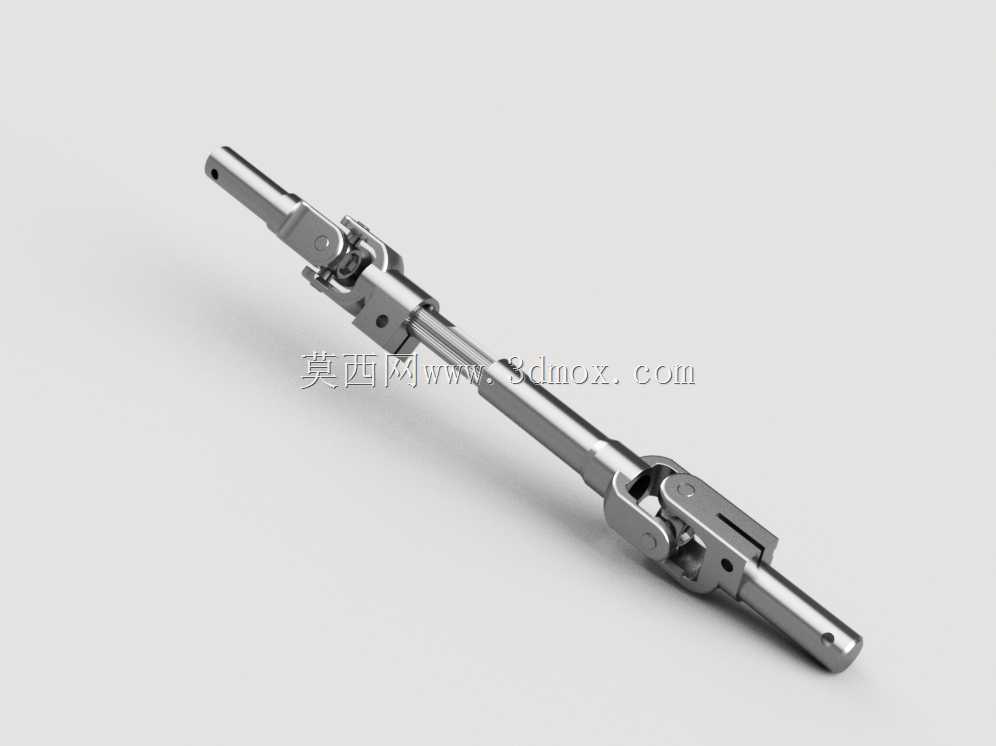

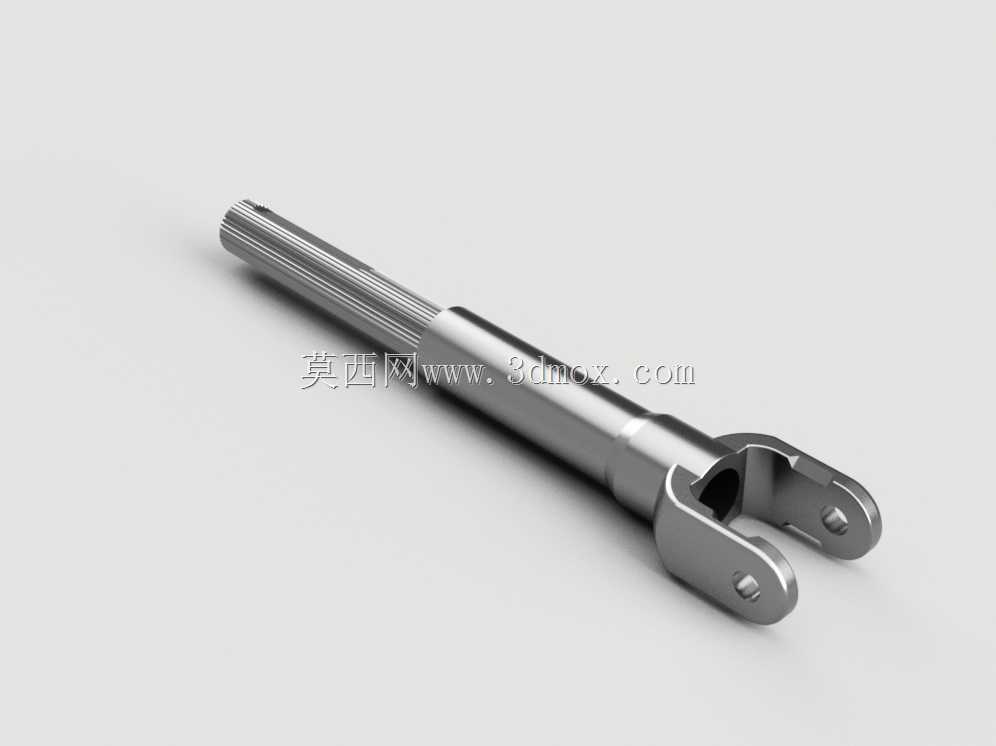

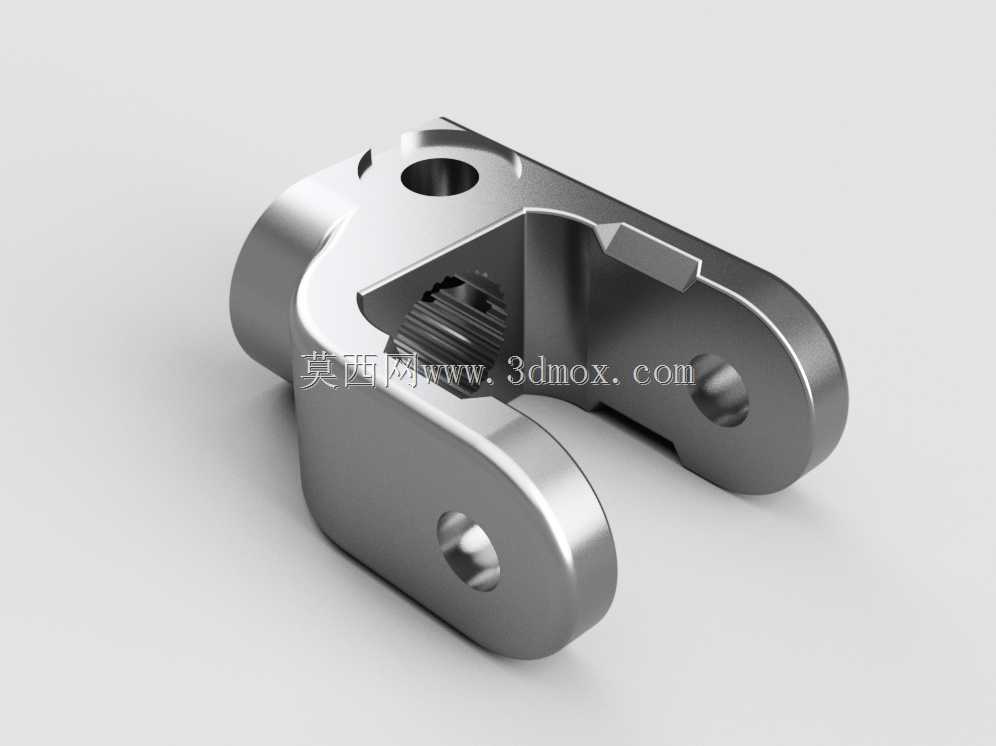

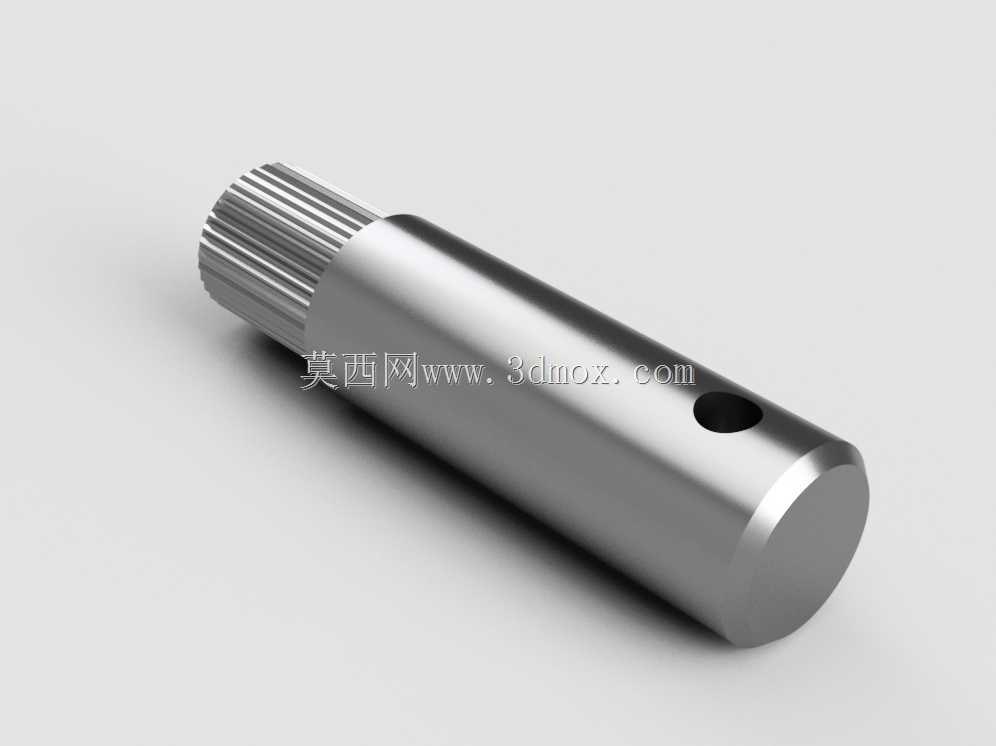

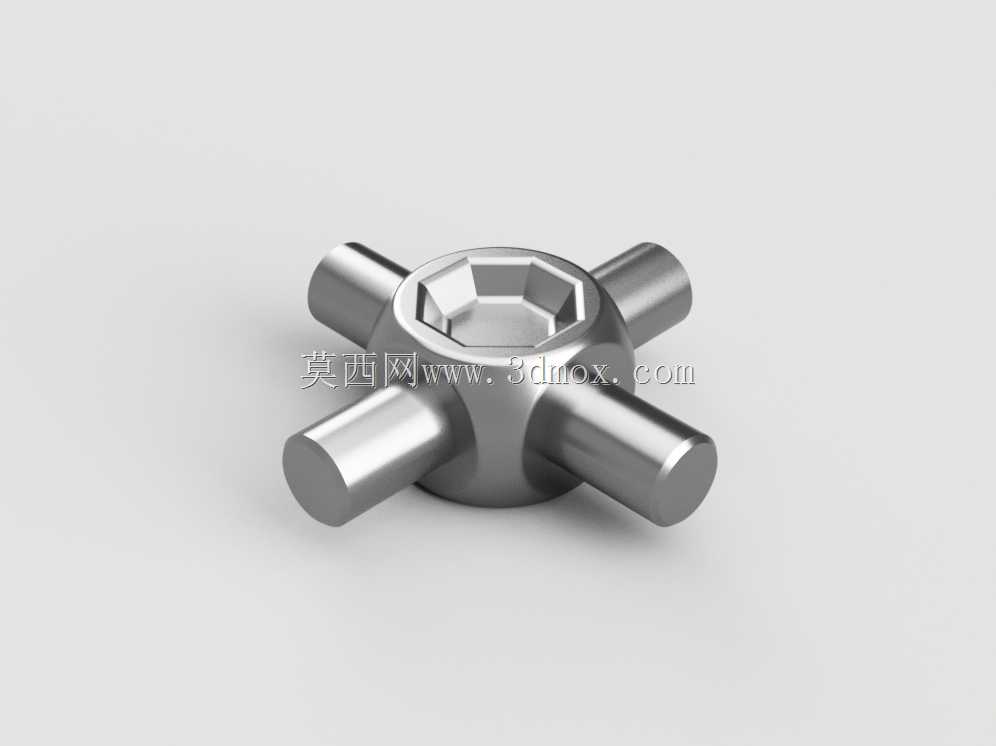

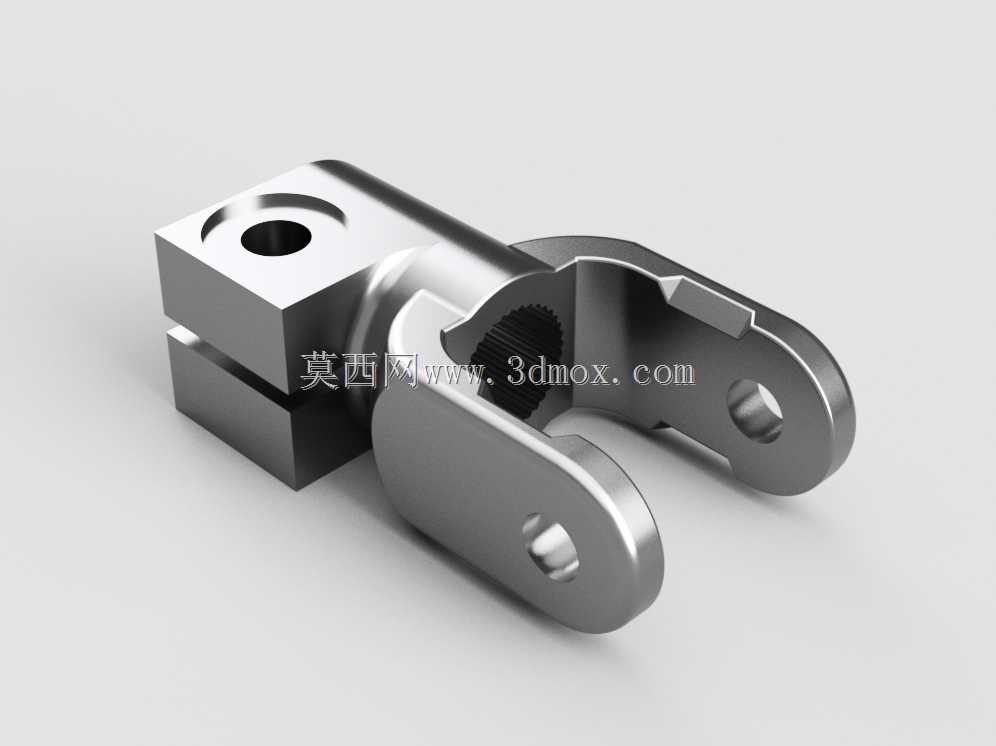

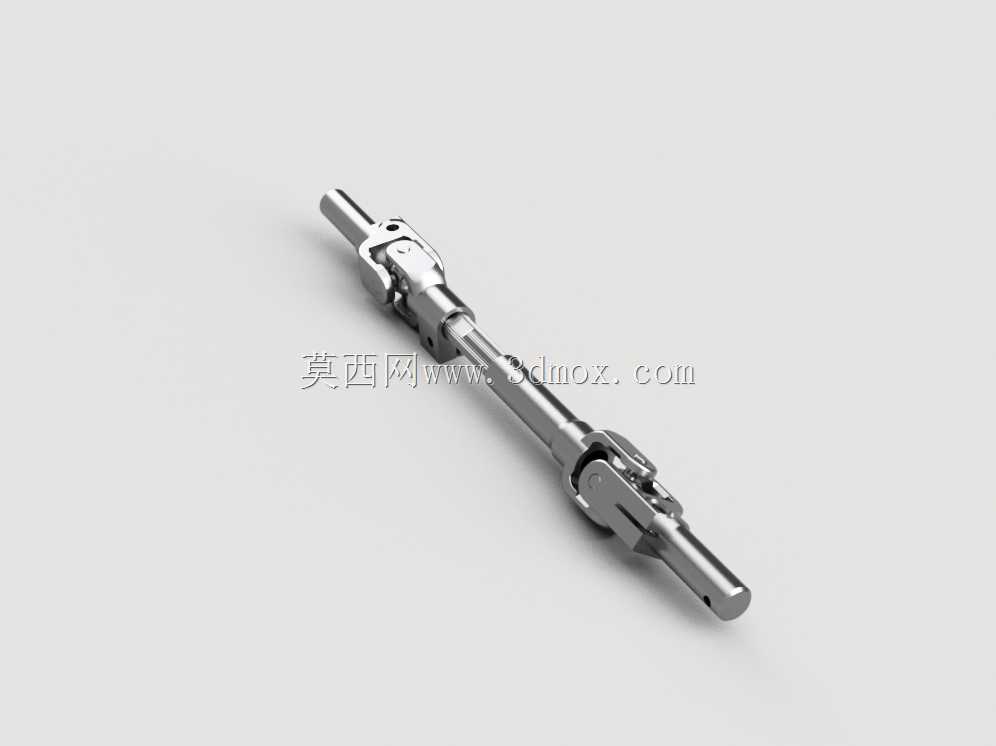

这款双十字轴万向传动结构，是机械传动系统中用于解决两轴轴线不共线、存在空间夹角工况下旋转动力传递的核心部件，广泛应用在车辆转向系统、工业设备传动链路、农机动力传输、精密机床进给机构等场景中，能够在被连接两轴存在角向偏移、轴向窜动的状态下，稳定持续传递旋转扭矩，避免刚性连接因装配误差或运行形变产生的卡滞、应力集中断轴问题。在实际应用场景中，这类万向传动结构最常见的使用场景是乘用车辆的转向操纵机构，方向盘的转动输出轴与转向器输入轴往往因为驾驶舱布局、底盘部件避让无法保持同轴，通过双万向节的串联布置，可以实现等角速度传动，消除单万向节传动过程中存在的转速波动，让转向操作手感顺滑无卡顿，同时抵消车辆行驶过程中车架形变带来的轴系位置偏移。在工业生产设备中，这类结构也常被用在多工位自动化设备的动力传输链路里，适配不同工位模组之间存在的安装角度差，降低装配时的同轴度精度要求，提升设备组装调试的效率。从功能特性来看，该结构采用两组十字轴万向接头串联布置，单组十字轴接头可实现最大约35度的角向偏转补偿，两端的连接轴段设计为等直径光轴结构，轴端预留径向销孔，可通过圆柱销与外接轴套实现周向固定，避免传动过程中出现打滑松脱；十字轴与节叉的配合位置预留了润滑介质存储空间，可填充润滑脂降低铰接位置的转动摩擦阻力，延长部件的使用寿命。在设计思路上，该结构优先保证传动过程的扭矩传递稳定性，节叉部位采用对称式结构设计，让十字轴四个轴颈的受力均匀分布，避免单侧应力过载导致的断裂失效；中间连接轴段的长径比经过合理匹配，既保证足够的扭转刚度，避免大扭矩传递时出现轴身扭转变形，又预留了足够的长度适配不同安装间距的轴系连接需求。从安装边界来看，两端轴头的直径与外接轴套的内孔采用间隙配合公差，装配时可顺利插入对接位置，整体结构的最大偏转角度不超过单节万向节的极限偏转角度，安装时需要保证两端节叉的相位保持一致，才能实现等速传动的效果，避免输出端出现转速脉动带来的传动振动、冲击问题。该结构整体采用金属材质设计，铰接位置的配合面经过精加工处理，转动间隙控制在极小范围内，既保证转动灵活性，又避免间隙过大带来的传动回程误差，可适配中低转速、中等扭矩的传动场景，在保证传动可靠性的同时，大幅降低轴系安装的精度要求，适配复杂布局下的动力传输需求。
