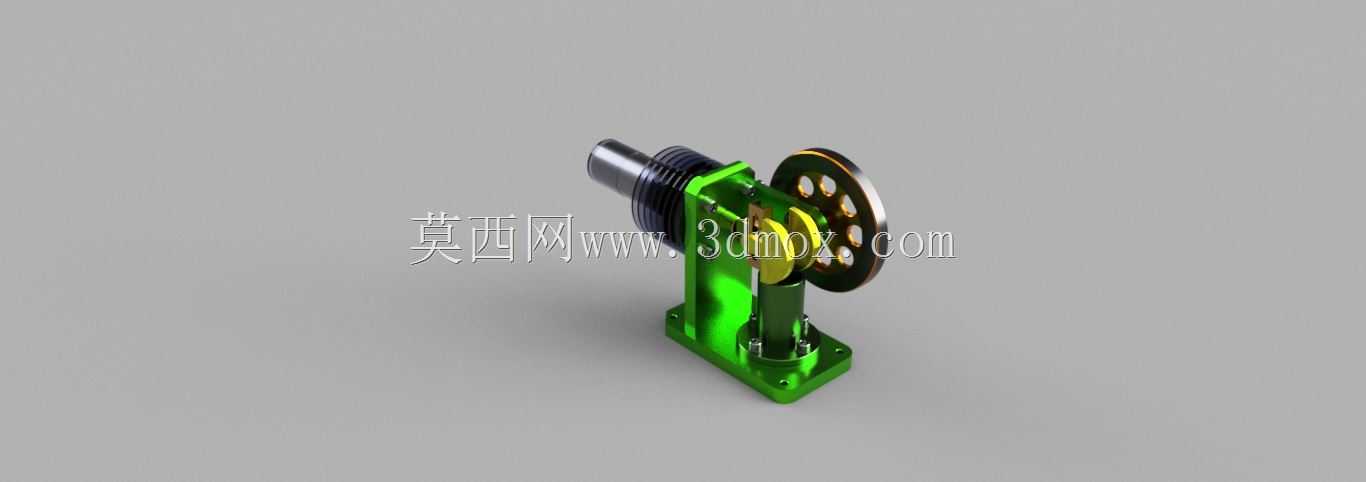

卧式结构斯特林动力装置三维数模

这款卧式斯特林动力装置的结构设计，核心围绕外燃式热机的工作循环逻辑展开，区别于传统内燃机的缸内燃烧做功模式，它依靠封闭腔体内工作流体的温差实现循环压缩与膨胀，将外部热源的热能持续转化为旋转机械能输出。从实际应用场景来看，这类结构常被用于低品位热能回收场景的原理验证、科教演示装置开发，也可作为小型偏远区域低功率供电单元的动力核心，对热源适配性极强，太阳能、生物质燃烧热、工业废热都可作为其驱动热源，无需精细化的燃油供给系统适配。

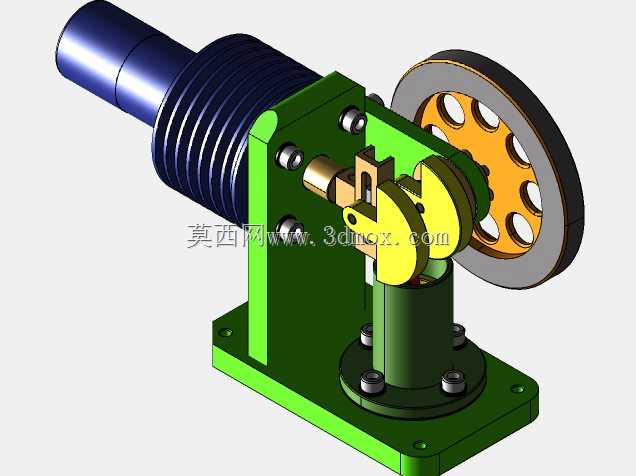

整体采用卧式布局的设计思路，核心是压缩整机竖向安装尺寸，动力缸沿水平方向布置，与下方的立式支撑基座形成稳定的L型承力结构，安装时基座预留四个沉头固定孔位，可直接通过螺栓固定在安装平台上，安装边界的孔位间距按照通用小型动力装置的安装规范设定，无需额外定制转接法兰即可适配多数试验台架的安装接口。传动端采用带辐条的飞轮结构设计，一方面通过飞轮的转动惯量储存做功冲程的能量，带动活塞顺利越过上下止点，保证循环运转的平顺性，另一方面飞轮侧面预留的传动槽可直接接驳皮带轮，向外输出扭矩驱动小型负载。

结构细节上，动力缸与置换缸的同轴度公差在建模时做了严格的装配约束，活塞环的配合间隙按照无油润滑的工况设定，避免工质泄漏影响循环效率；连接曲轴与活塞的连杆采用轻量化结构设计，减少往复运动的惯性损耗，曲轴的支撑位设置了衬套安装位，可适配不同材质的耐磨衬套，延长整机连续运转寿命。换热端的散热鳍片沿缸体径向均匀排布，保证冷端区域的热量能够快速散出，维持冷热端的稳定温差，这也是斯特林装置能够持续稳定输出功率的核心设计要点。不同于立式结构的重心偏高问题，卧式布局的整机重心更低，运转时的振动幅度更小，对安装基座的强度要求更低，更适合桌面级演示装置或者移动小型供电场景的使用需求，建模时所有运动部件都做了干涉检查，可直接用于运动仿真验证，也可作为同类小型外燃动力装置结构优化的参考基准。
