手持气动弯曲作业执行工装结构

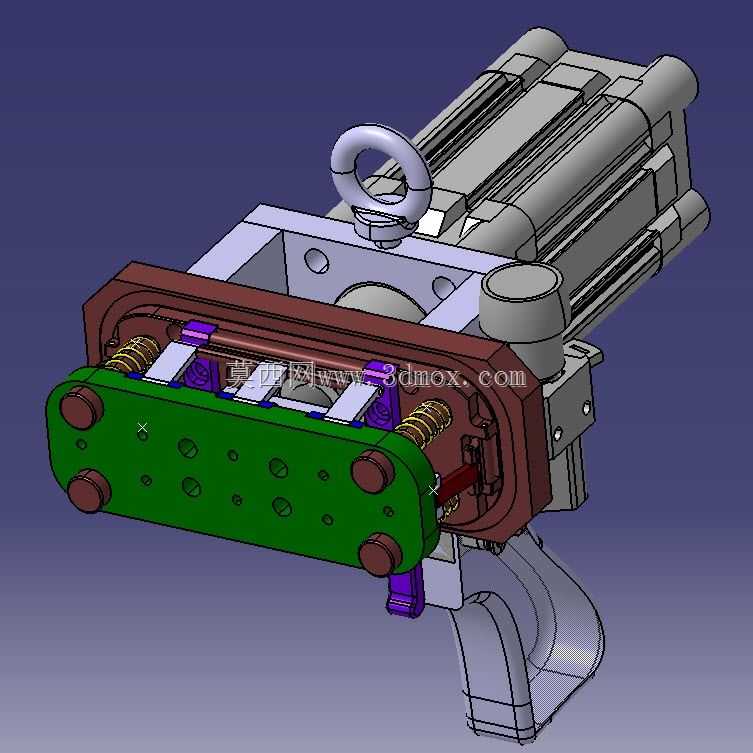

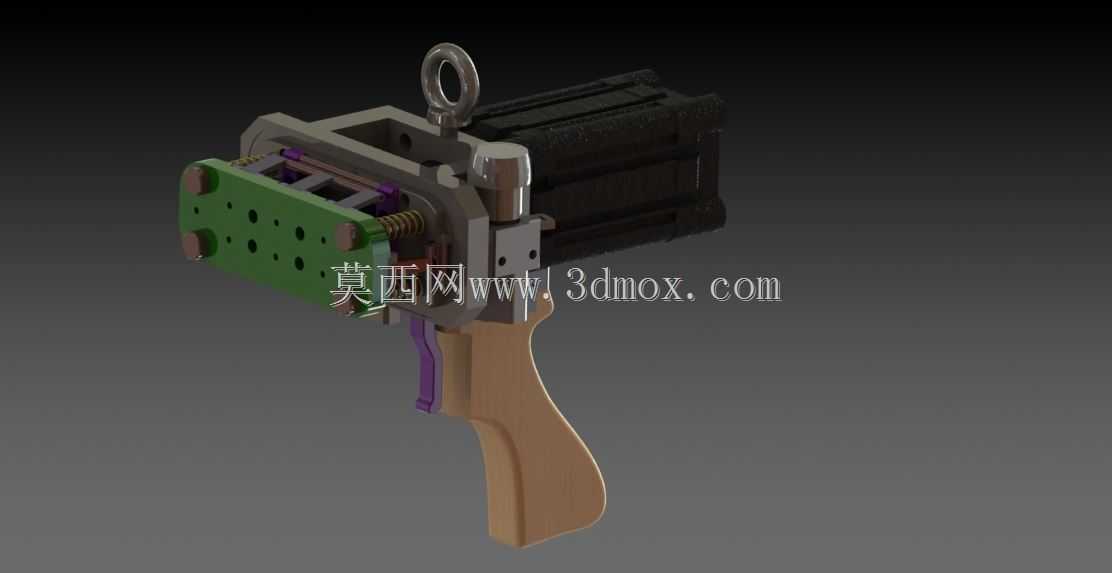

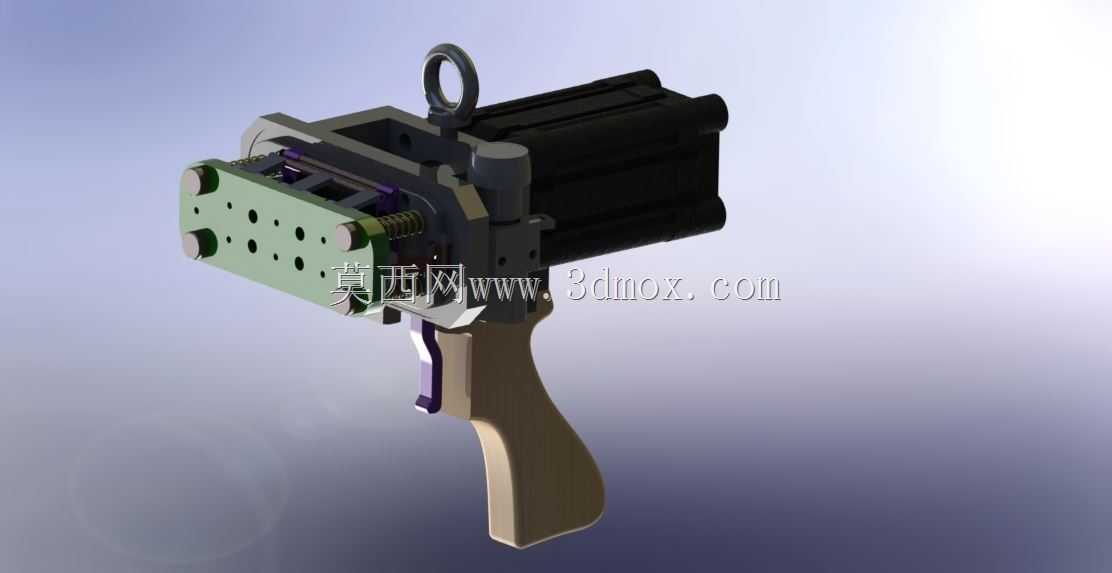

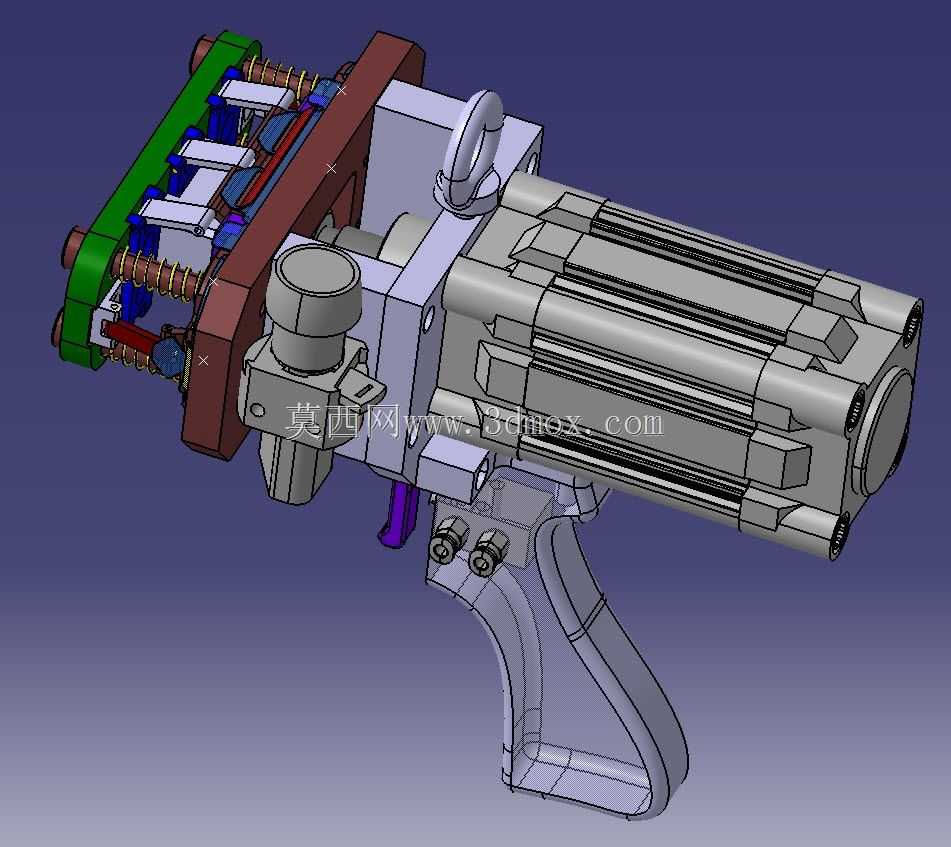

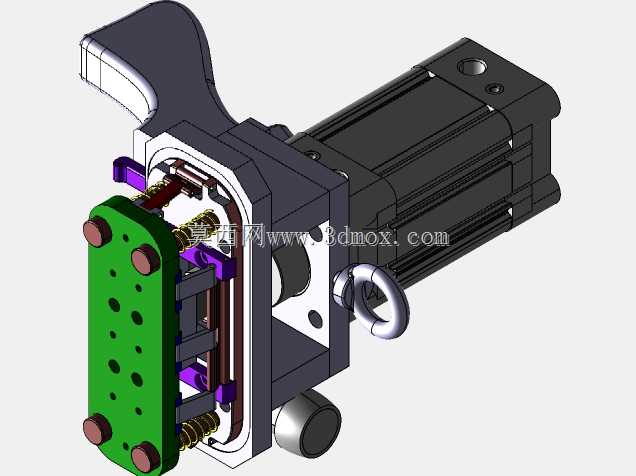

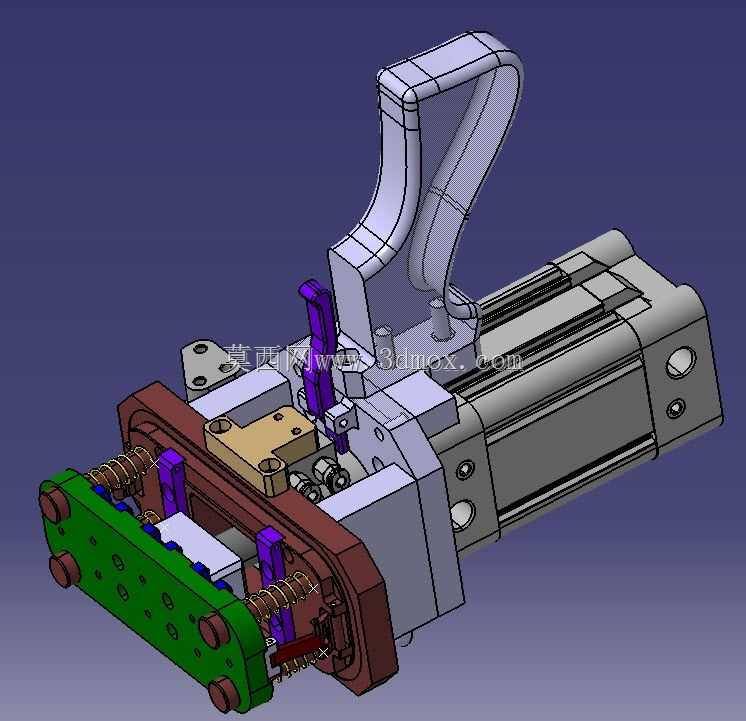

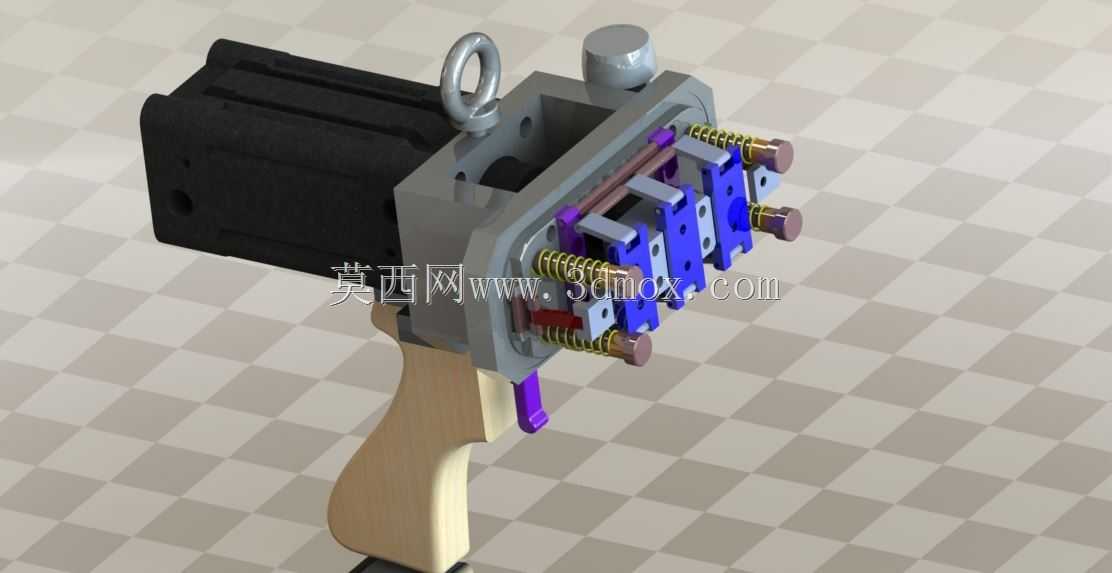

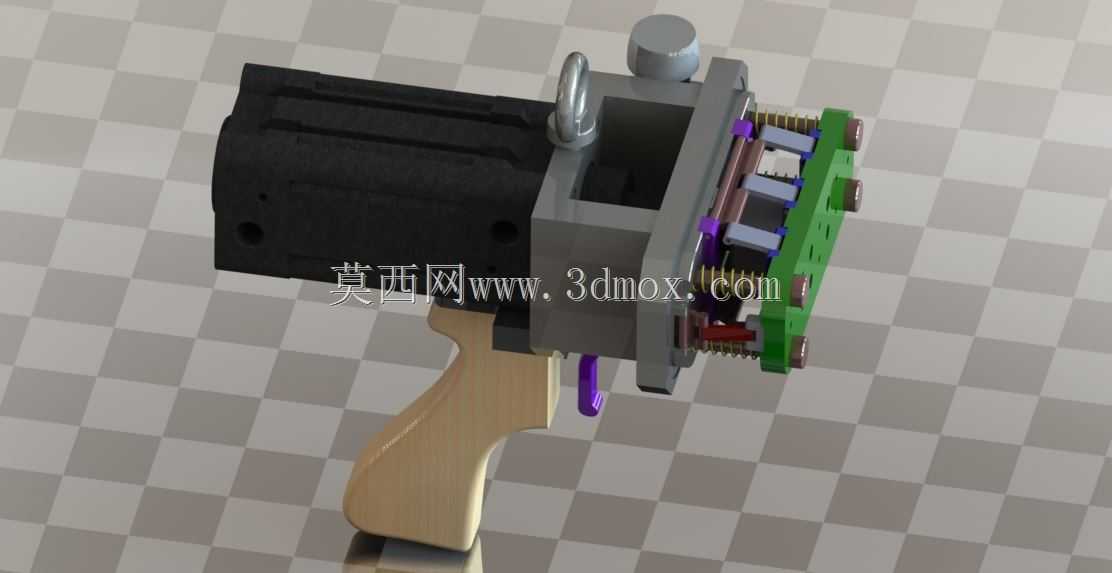

这款手持气动弯曲作业执行工装，主要面向小型金属线材、薄金属片材的现场弯折加工场景，常见于电子元器件引脚整形、小型五金件弯角加工、线束端子预弯折等精细化作业环节，适配小批量多批次的柔性生产需求，可替代传统手动弯折工具降低作业人员劳动强度，同时保证弯折角度的一致性与加工精度。工装整体采用手持握柄加执行主体的结构布局，握柄采用贴合人手握持弧度的曲面设计，执行主体部分集成了气动驱动组件、多组并行的弯折执行顶块、复位弹簧结构与定位基准面，作业时将待加工工件放置在前端定位槽内，触发气动控制开关后，压缩空气驱动内部活塞带动多组顶块同步伸出，配合基准面完成工件的多位置同步弯曲作业，复位弹簧在气动泄压后带动顶块自动回位，方便完成取件与下一次上料操作。设计过程中重点考虑了手持作业的配重平衡，将重量较大的气动驱动腔体布置在靠近握柄的位置，降低长时间手持作业的疲劳感，前端执行端的多组顶块采用模块化安装设计，可根据不同弯折需求更换对应形状的顶块，适配不同规格工件的加工要求。工装的安装边界充分考虑手持操作的空间需求，整体横向最大尺寸不超过两百毫米，纵向执行端伸出最大行程为十五毫米，握柄直径适配成年男性手掌握持尺寸，执行端的定位基准面设置了可微调的限位挡块，可根据工件的弯折长度需求调整挡块位置，保证不同批次工件的弯折尺寸统一。内部气动流道采用集成式设计，减少外接管路的布置，避免作业过程中管路缠绕影响操作灵活性，各运动部件之间设置了耐磨衬套，降低长期往复运动的磨损量，延长工装的使用寿命，外露的紧固件均采用沉头设计，避免作业过程中剐蹭工件或操作人员，整体结构紧凑，操作逻辑简单，无需复杂培训即可上手作业，适合在装配流水线旁、维修现场、小型加工工位等场景使用，可有效提升小型工件弯曲作业的加工效率与成型质量，减少手动弯折带来的角度偏差、工件损伤等问题。
