全自动纸箱开箱成型包装生产设备

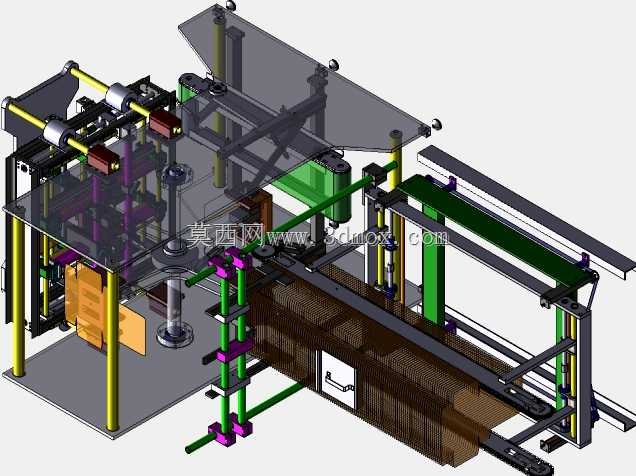

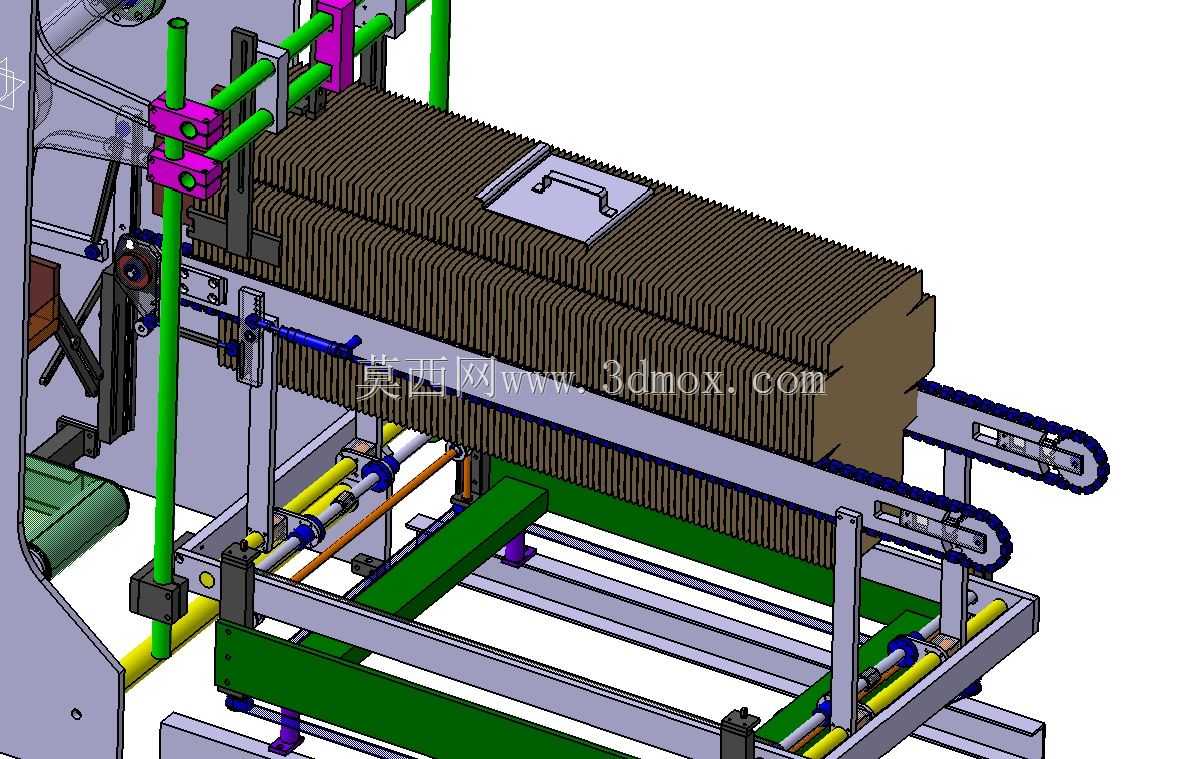

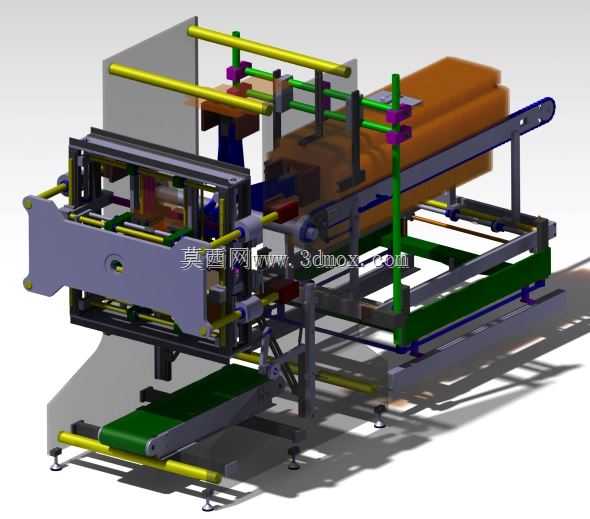

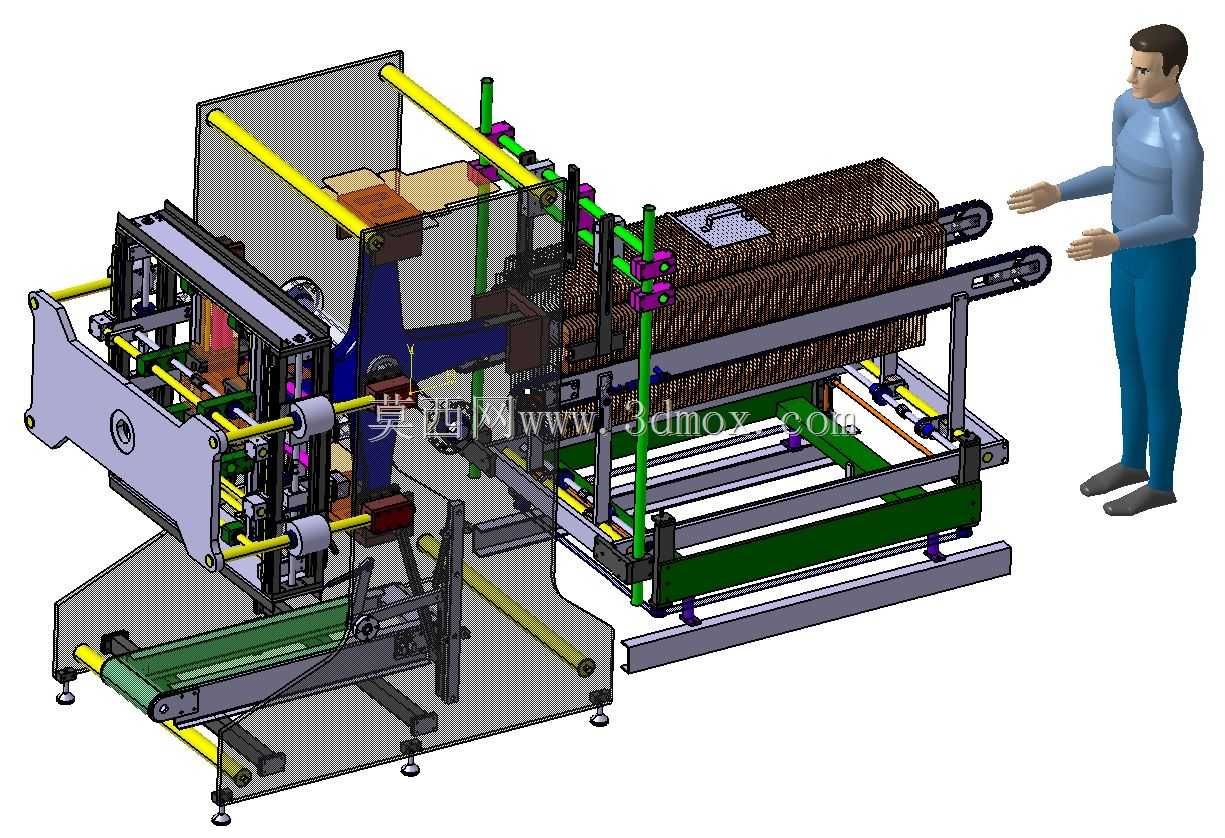

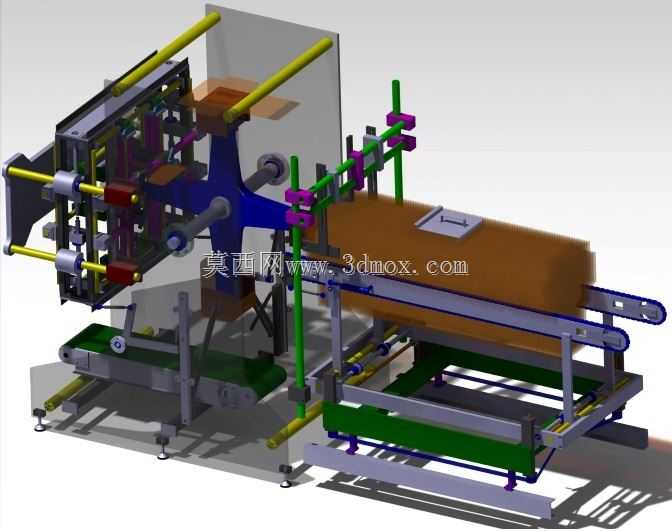

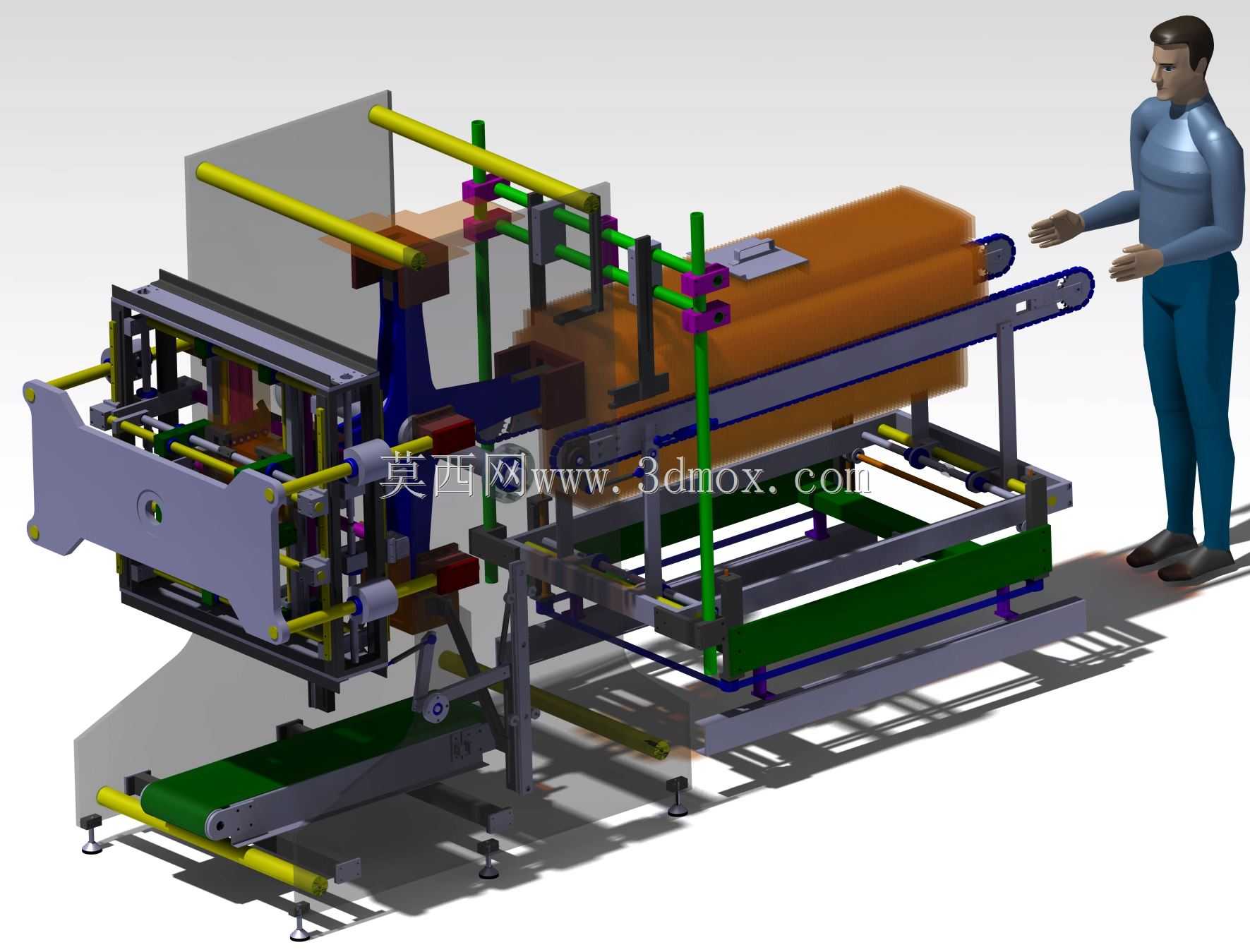

该设备主要应用于快消品、食品、电子、家电等行业的后端包装工序，可对接前端产品装箱流水线，完成瓦楞纸板的自动取料、开箱、折底、封底等连续作业，替代传统人工开箱的低效操作，适配批量生产的包装产线需求，尤其适合茶叶、盒装食品、小型五金配件等规整盒装产品的外包装纸箱成型工序，能有效降低人工重复劳动强度，提升包装环节的整体流转效率，减少人工操作带来的成型误差与纸箱损耗。设备整体采用模块化框架式结构设计，底部配置可调式支撑脚杯，可根据车间地面平整度调整设备水平度，安装时需预留前后段输送线对接空间，左右侧预留检修操作通道，整体安装边界需满足设备主体加两侧操作位的空间要求，适配常规车间层高的生产环境布置。功能层面，设备集成了纸板料仓存储、真空吸盘取料、机械臂撑开成型、折页机构折底、胶带封底、成品输出多个功能单元，料仓可堆叠放置一定数量的平整瓦楞纸板，取料机构通过吸盘逐张吸取纸板输送至成型工位，多组定位导杆配合撑开机构将扁平纸板撑开为立体箱型，侧部与底部的折页推板依次完成纸箱底部折页的折叠动作，后续胶带输送机构自动完成底部封箱，成型完成的纸箱通过下部皮带输送线输出至下一装箱工位，各工位动作通过机械传动与气动元件配合完成，运行节拍稳定，可适配常规尺寸的瓦楞纸箱成型作业。设计思路上，整体采用开放式的铝型材与方钢组合框架，兼顾结构强度与拆装调整便利性，各功能模组采用独立安装座设计，可根据不同纸箱的尺寸规格调整导杆位置、折页行程与吸盘位置，实现一定尺寸范围内的纸箱规格快速切换；传动部分采用同步带与传动轴配合，保证各工位动作的同步性，避免动作错位导致的纸箱卡滞、成型不良问题；输送部分采用防滑皮带搭配侧边导向栏，保证纸箱输送过程中的位置精度，减少偏移歪斜情况；设备外露的运动部件均预留安全防护安装位，可加装透明防护挡板避免生产过程中的安全隐患，整体结构布局紧凑，在保证功能完整性的前提下尽可能缩小设备占地面积，适配中小规模生产车间的产线布局需求。
