纸板堆垛分离移栽作业设备结构设计

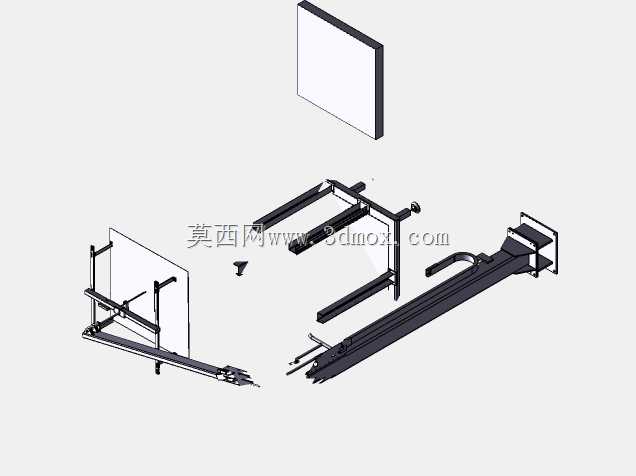

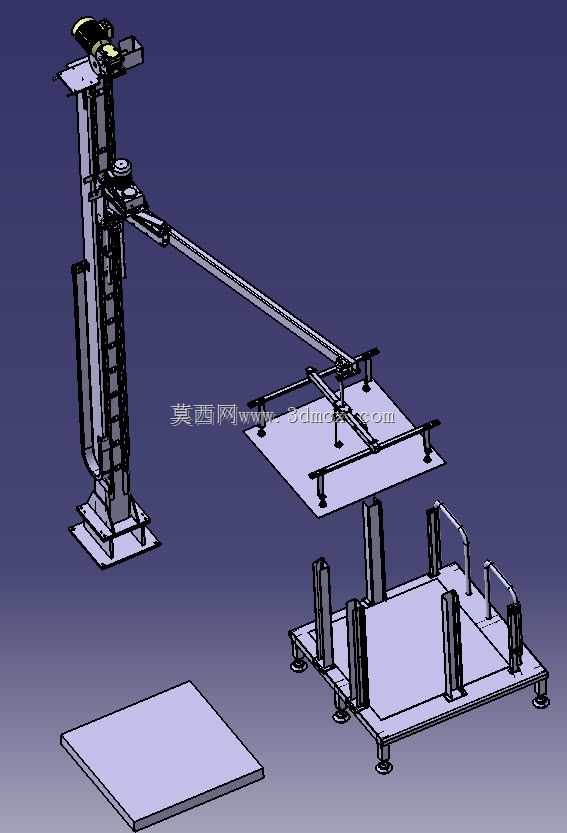

该设备主要应用于包装印刷、瓦楞纸板加工、纸箱生产等行业的生产线前端上料工位，解决传统人工逐张分拣堆叠纸板效率低、劳动强度大、易出现多张粘连送料的行业痛点，可适配不同幅面、不同厚度的平板纸板、瓦楞纸板的自动分离与逐张送料作业，能够直接对接后续的印刷、模切、糊箱等加工设备，实现板材上料环节的无人化作业，大幅提升整线生产的连续运转效率。设备整体采用立柱悬臂式布局结构，底部设置带可调脚杯的方形安装底座，可直接固定在车间硬化地面上，安装时需预留出堆垛工位与移栽作业的安全边界，整体作业覆盖半径可适配常规幅面的纸板堆料需求，立柱内部集成升降传动结构，可根据堆垛纸板的实时高度自动调整悬臂作业高度，避免分离机构压损下层纸板。悬臂末端搭载板材分离执行组件，通过多组可调式吸盘与分纸挡块配合，实现堆叠状态下最上层单张纸板的精准剥离，有效避免多张纸板同时被拾取的问题，分离后的单张纸板可通过悬臂的水平移动移栽至指定的送料工位，完成上料动作。设备配套独立的堆垛托盘结构，托盘采用框架式方管焊接结构，表面设置多组可调节的定位挡块，可根据待加工纸板的长宽尺寸灵活调整定位边界，适配不同规格纸板的堆垛存放需求，托盘底部同样配置可调支撑脚，可根据现场地面情况调整水平度，保证纸板堆垛的平整性，避免堆垛倾斜导致的分离失败问题。整体设计过程中充分考虑了现场作业的维护便捷性，所有传动部件均设置外露的检修位置，执行组件的安装位置预留了足够的调节余量，可根据实际生产的纸板材质、厚度参数快速调整吸盘吸力、分离挡块间隙，无需对主体结构进行改动即可快速切换生产规格，适配多品种小批量的柔性生产需求。设备的运动路径经过优化，悬臂移栽过程运行平稳，无明显冲击晃动，可有效避免纸板在移栽过程中出现偏移、掉落问题，分离动作的节拍可根据后续加工设备的生产速度灵活调整，实现前后工位的产能匹配，减少待料等待时间。
