Catia宏边界框BOM表图形创建工具

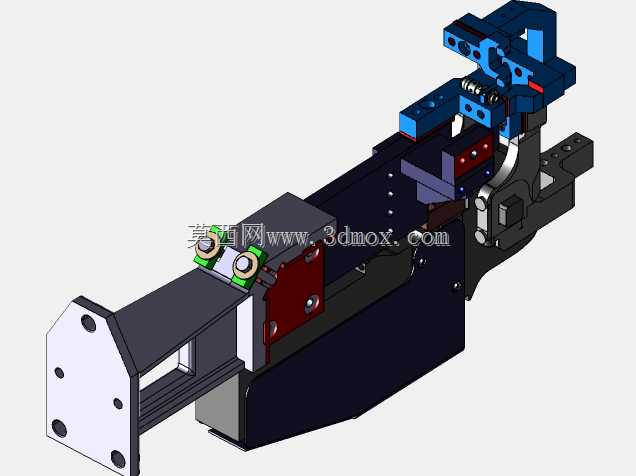

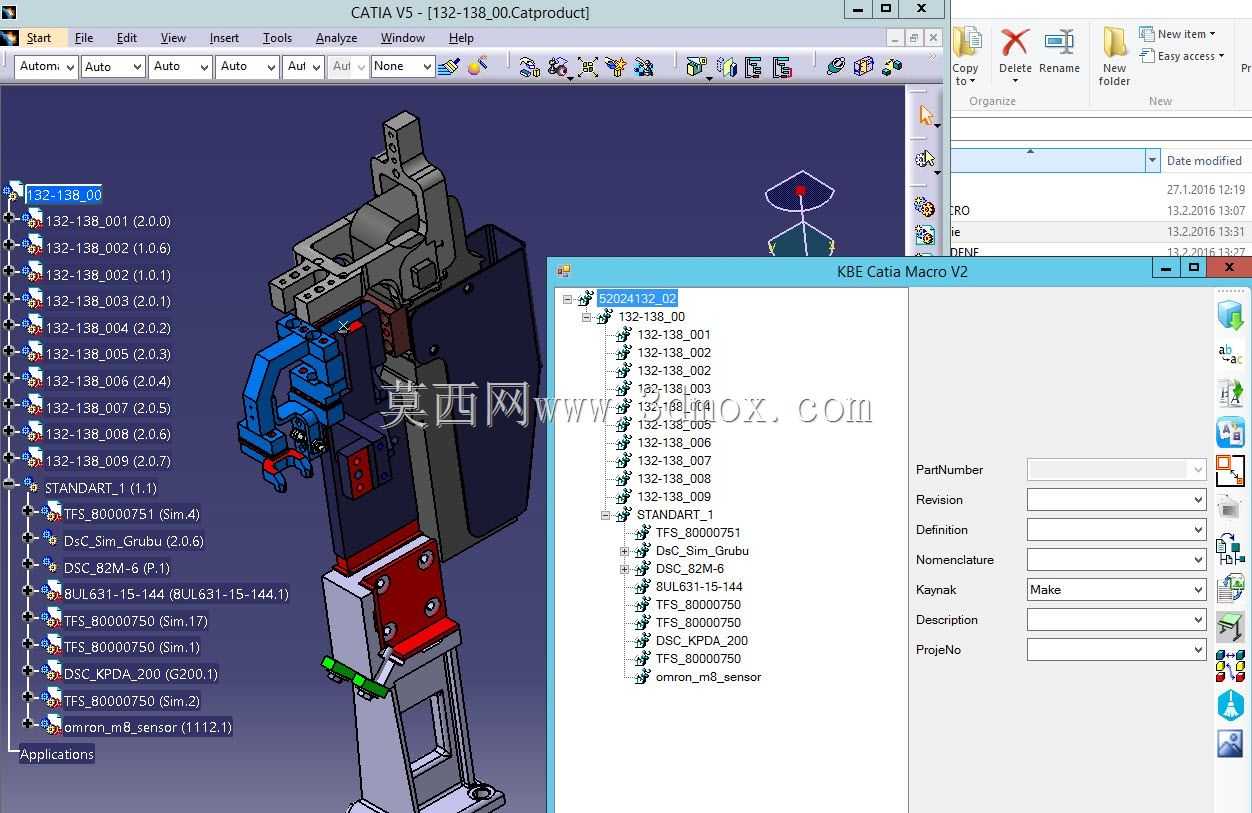

　　在通讯终端及小型电子产品结构开发中，BOM整理、边界框提取与图形化清单输出往往占用大量重复性工时。该宏围绕装配结构树展开，可在零件或产品级环境中遍历节点，读取零部件实例、命名、层级关系与几何包围范围，并将结果同步写入Excel列表，同时在三维空间生成对应边界框图形，帮助工程师快速核对装配组成、安装空间与外包络尺寸。实际使用时，宏先对当前产品结构进行递归解析，区分零件、组件与实例引用，避免重复统计相同零件；随后对每个有效节点提取轴系对齐的最小包围盒，生成长方体线框或实体参考，并把编号、名称、层级、尺寸等字段写入表格。边界框可用于检查零件之间的空间占位、干涉风险和布局余量，尤其适合通讯工具类产品内部堆叠紧凑、安装边界严格的场景。

　　Excel列表则可作为初步BOM或结构核对表，减少人工逐项录入和测量。设计思路上，宏把几何计算、表格写入和图形创建串联在同一流程中，参数入口保留了命名规则、输出字段、框体样式等可配置项，便于适配不同企业模板。对于需要快速评审整机布局的项目，可先运行宏得到整体包络和分层清单，再针对关键模块细化结构；对于工装夹具或包装设计，边界框结果也能作为尺寸预估依据。需要注意的是，边界框基于当前几何位置和轴系方向生成，若零件存在旋转或非正交布局，应结合实际安装基准复核尺寸；隐藏元素、压缩实例和未更新几何也可能影响统计结果，运行前应完成模型更新并确认结构树显示状态。该工具不替代正式BOM发布流程，但能在方案阶段显著提升结构梳理效率，使工程师把精力集中在空间优化、接口校核和装配合理性判断上。
