带加强筋结构的汽车传动齿轮箱壳体

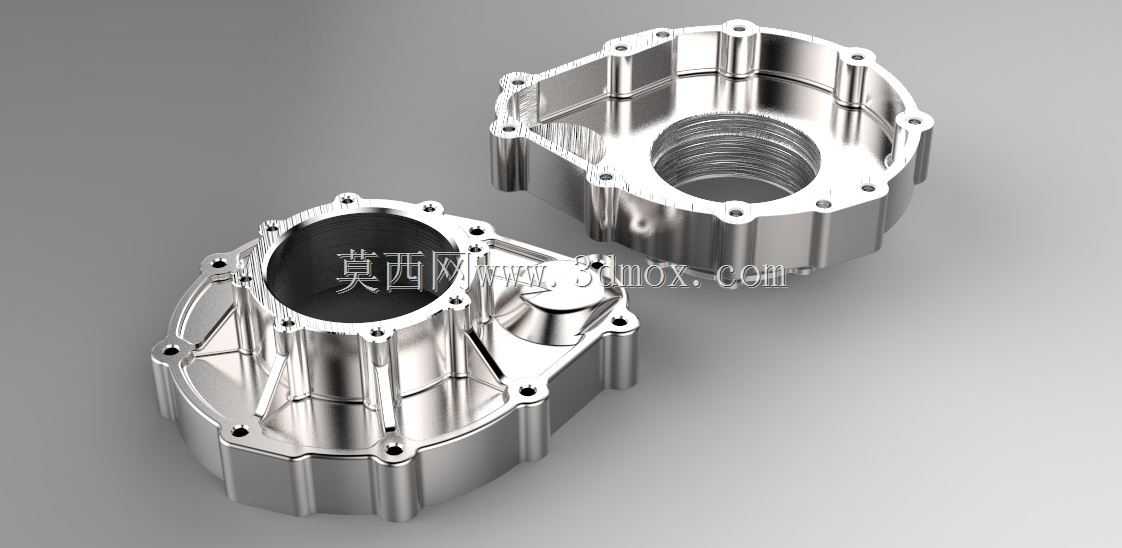

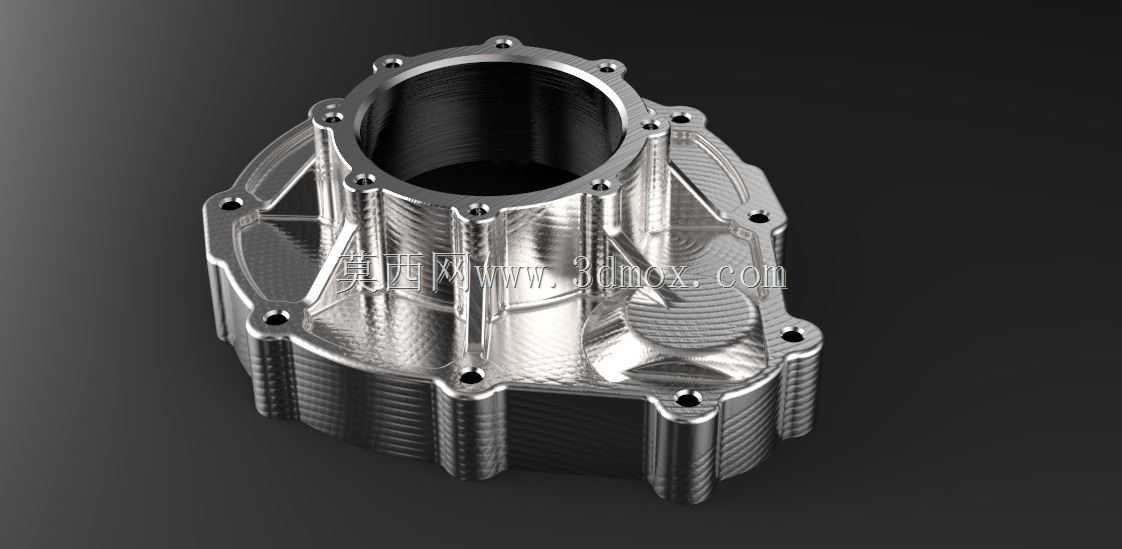

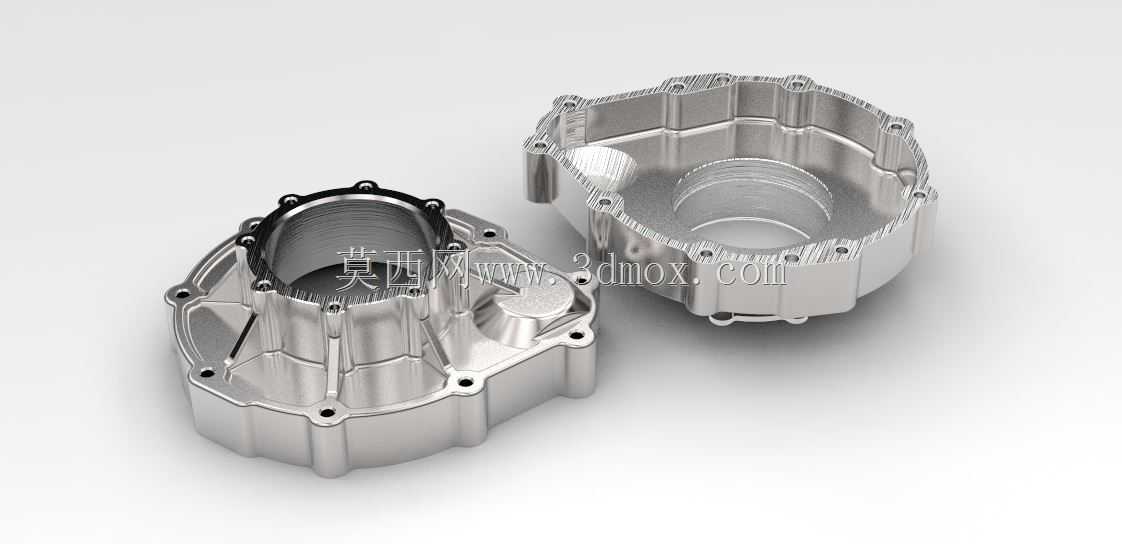

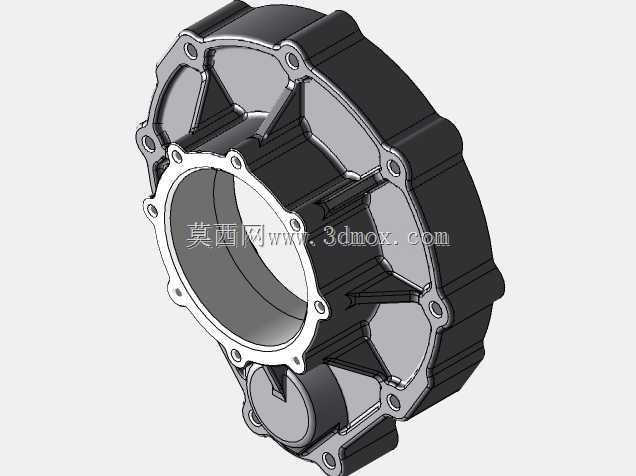

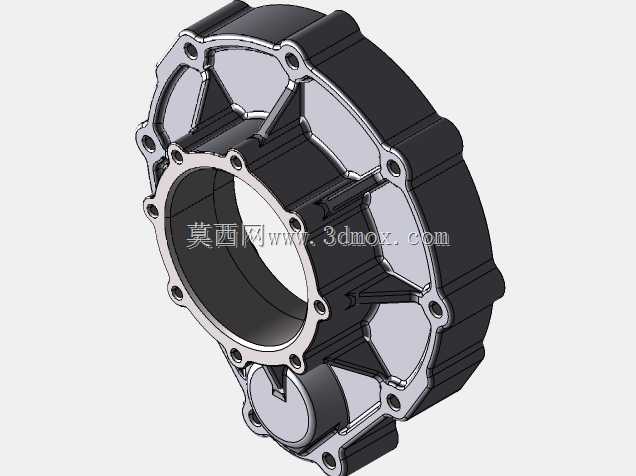

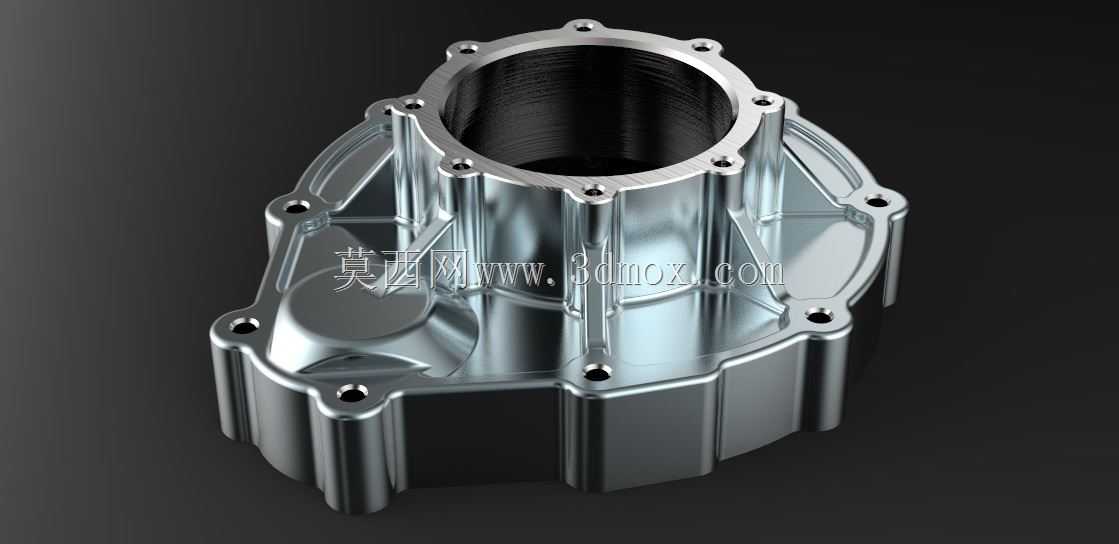

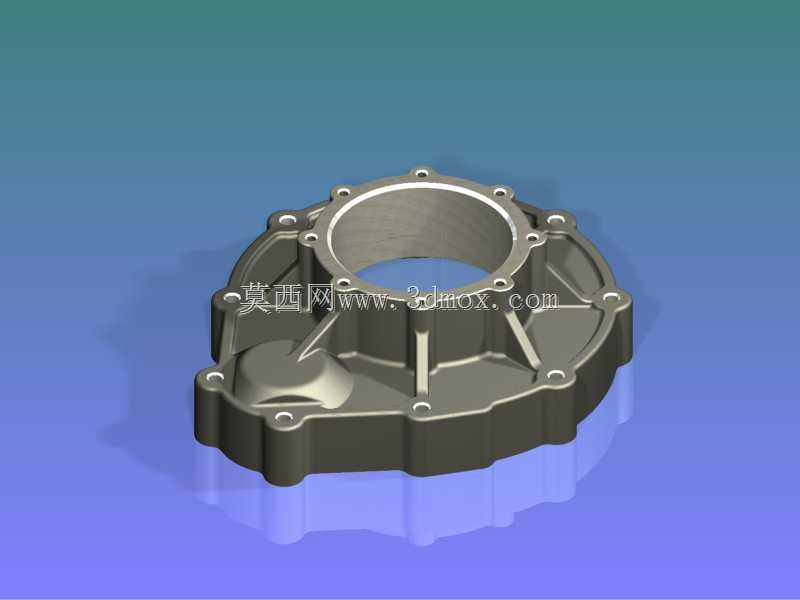

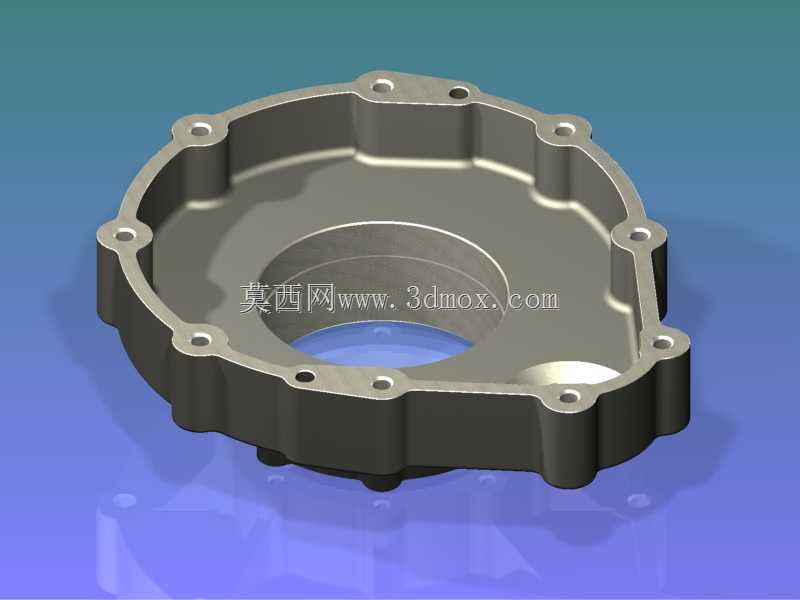

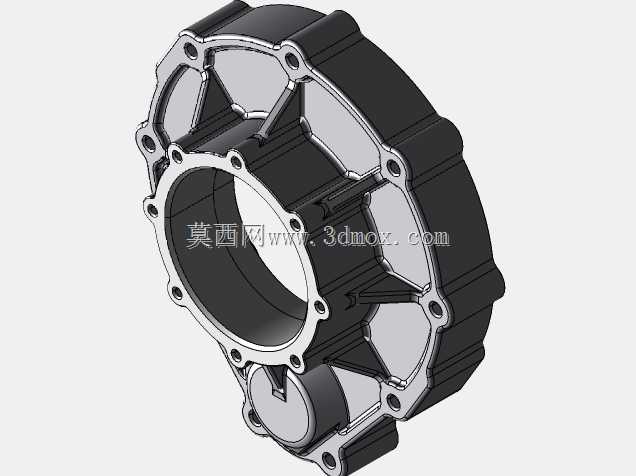

这款齿轮箱壳体是动力传动系统的核心承载部件，主要应用于燃油车、新能源车型的传动单元，也可适配小型工程机械、农用机械的变速传动场景，承担着容纳齿轮传动组、密封润滑腔体、隔绝外界杂质、承载安装定位的核心作用，是保障传动系统稳定运行的基础结构件。在实际设备运行过程中，该壳体需要包裹内部啮合的齿轮组、传动轴与轴承部件，形成封闭的储油空间，留存传动所需的润滑介质，避免齿轮啮合过程中出现干磨损耗，同时阻隔外部泥沙、水汽、粉尘进入传动腔体，防止齿面磨损、卡滞等故障出现，还要承受齿轮啮合传递扭矩时产生的径向、轴向载荷，以及车辆行驶过程中带来的振动冲击，保障传动部件的啮合精度不会因壳体形变出现偏差。设计过程中，工程师优先考虑了结构强度与轻量化的平衡，主体采用一体化铸造成型的腔体结构，在大尺寸轴承安装位周边设计了放射状分布的加强筋结构，既能够提升安装位的结构刚性，避免轴承座受载出现形变导致的传动偏心，又能通过筋条分散载荷，减少厚壁区域的铸造缺陷，降低整体部件重量。壳体的上端面设置了一圈均匀分布的螺栓安装孔，用于和上盖或者动力输出端的连接法兰进行密封对接，每个安装孔位都设计了局部凸台结构，提升螺栓锁紧时的局部承压能力，避免锁紧力过大造成壳体端面开裂；侧部延伸的异形腔体结构用于容纳差速或者减速齿轮组，贴合内部齿轮的运动包络，尽可能压缩无效的腔体空间，减少润滑油的加注量，同时缩小整体部件的安装占用空间。在安装边界设计上，壳体的整体轮廓贴合传动舱的预留安装空间，下端的异形结构适配半轴等输出部件的走位，所有安装孔位的位置度公差严格匹配整车或者设备的安装基准，能够直接和周边的悬架、动力输出部件完成对接，不需要额外的转接结构；壳体的壁厚经过反复的受力仿真验证，在加强筋覆盖的区域适当减薄壁厚，在轴承位、螺栓连接位等受力集中区域增加局部厚度，既满足全速域工况下的强度要求，避免长期受载出现疲劳开裂，又能控制整体重量，降低动力传输过程中的无效负载。壳体的外表面做了平顺化处理，减少应力集中的尖角结构，同时提升铸造过程中的脱模效率，降低生产环节的工艺难度，密封端面的平面度精度满足密封要求，配合密封垫片能够实现腔体的完全密封，避免运行过程中出现润滑油渗漏的问题，适配长时间高负荷的传动工况需求。
