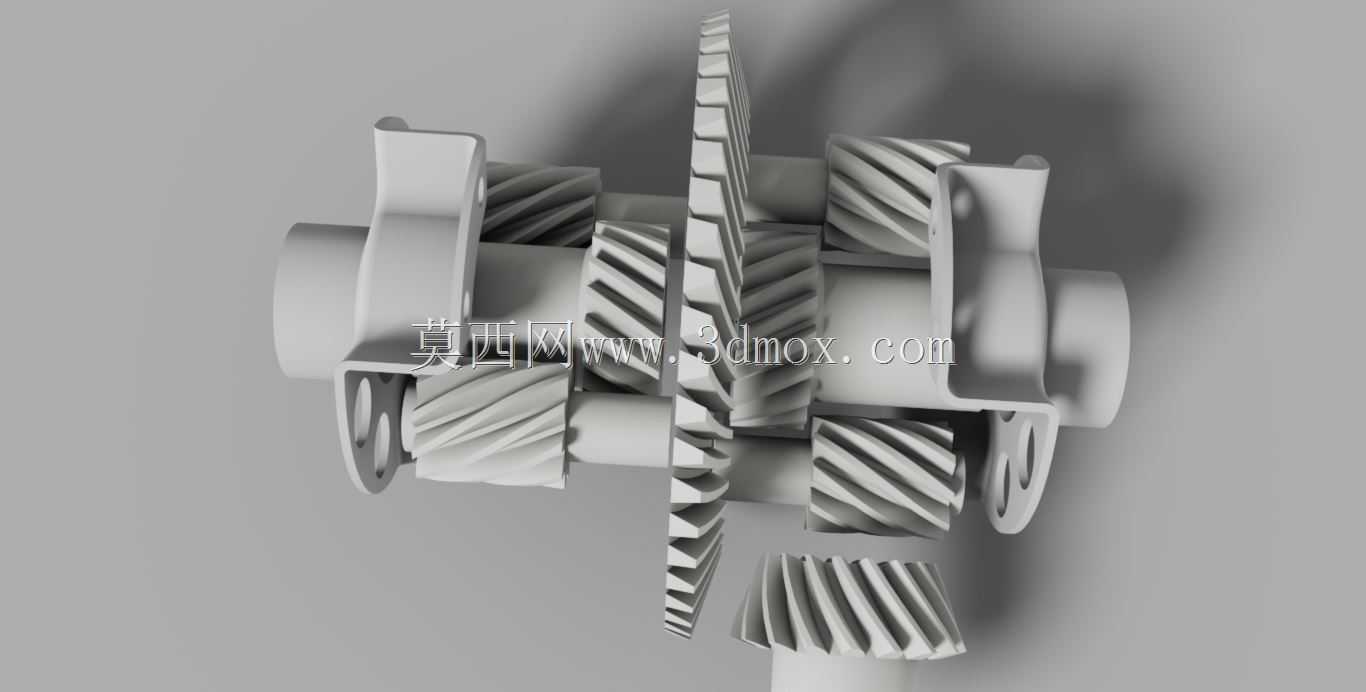

螺旋齿轮限滑差速器传动结构设计

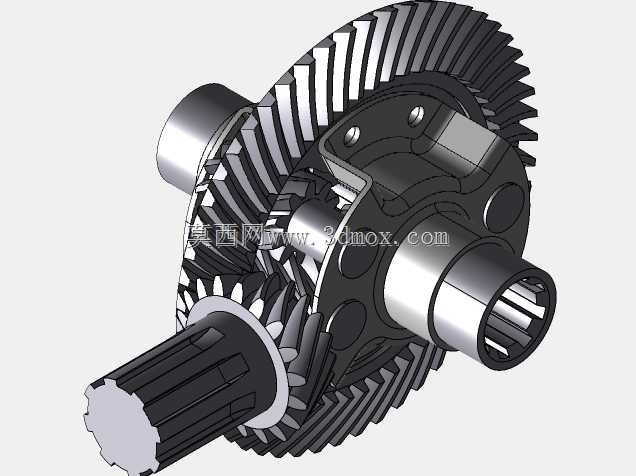

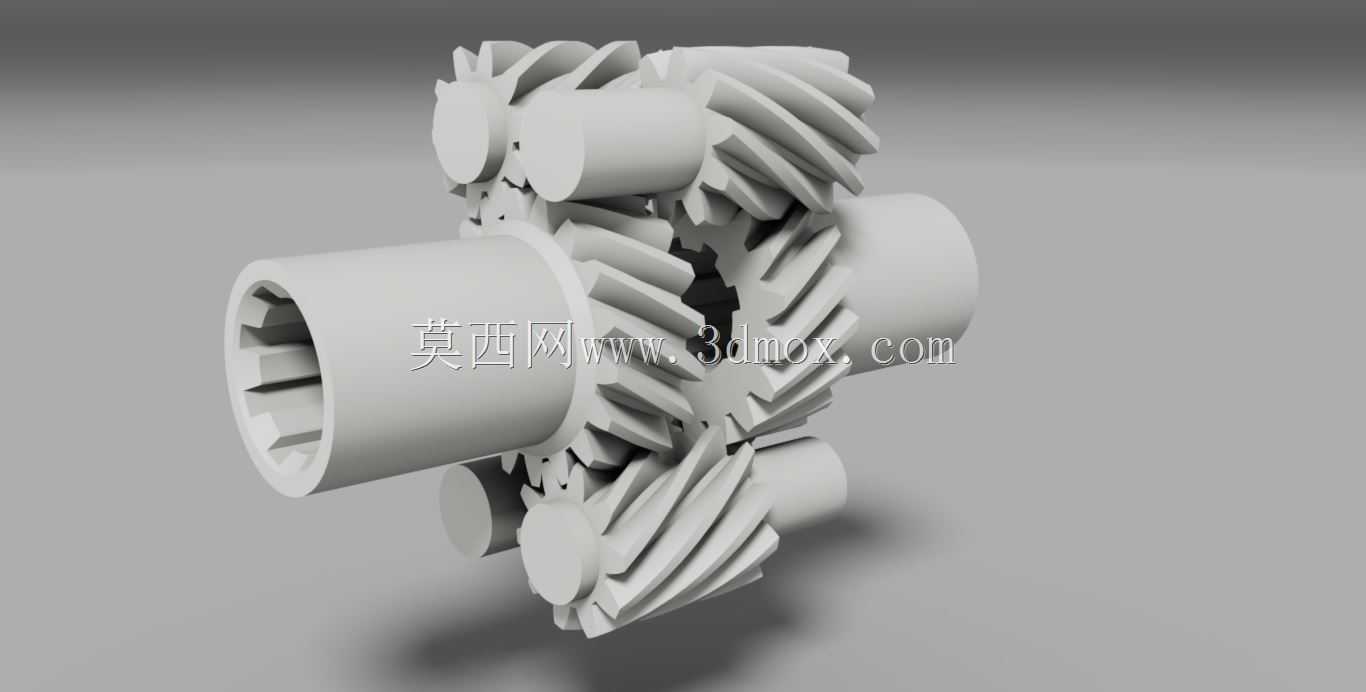

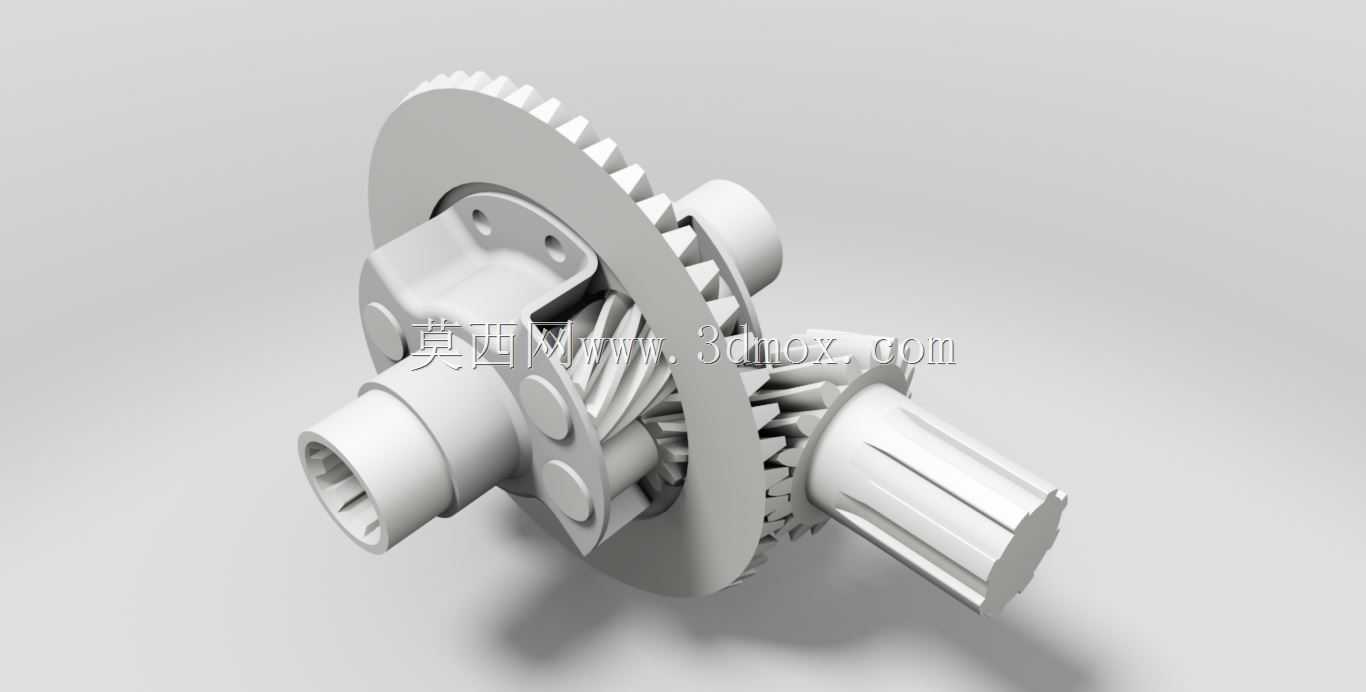

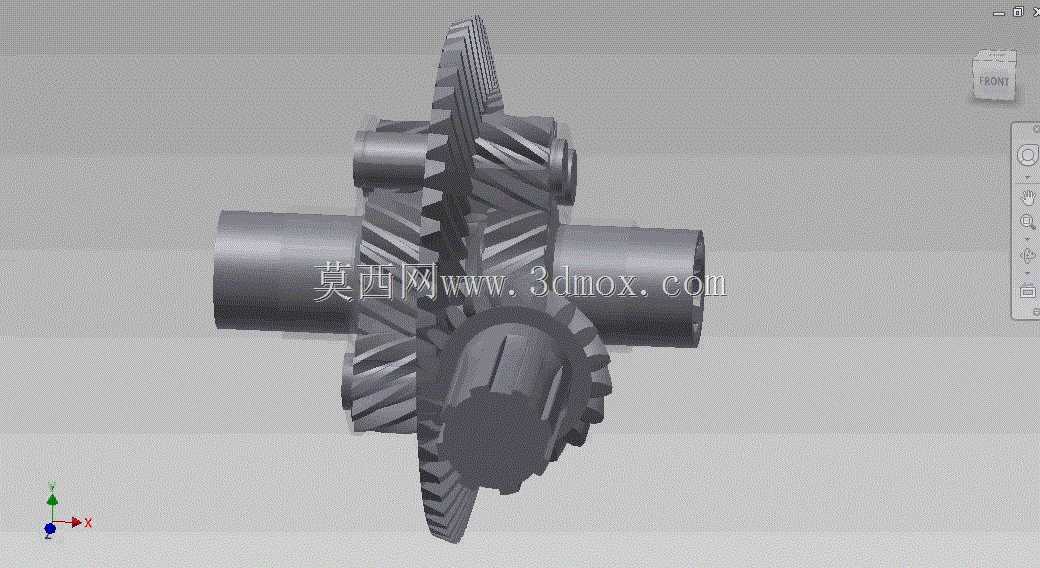

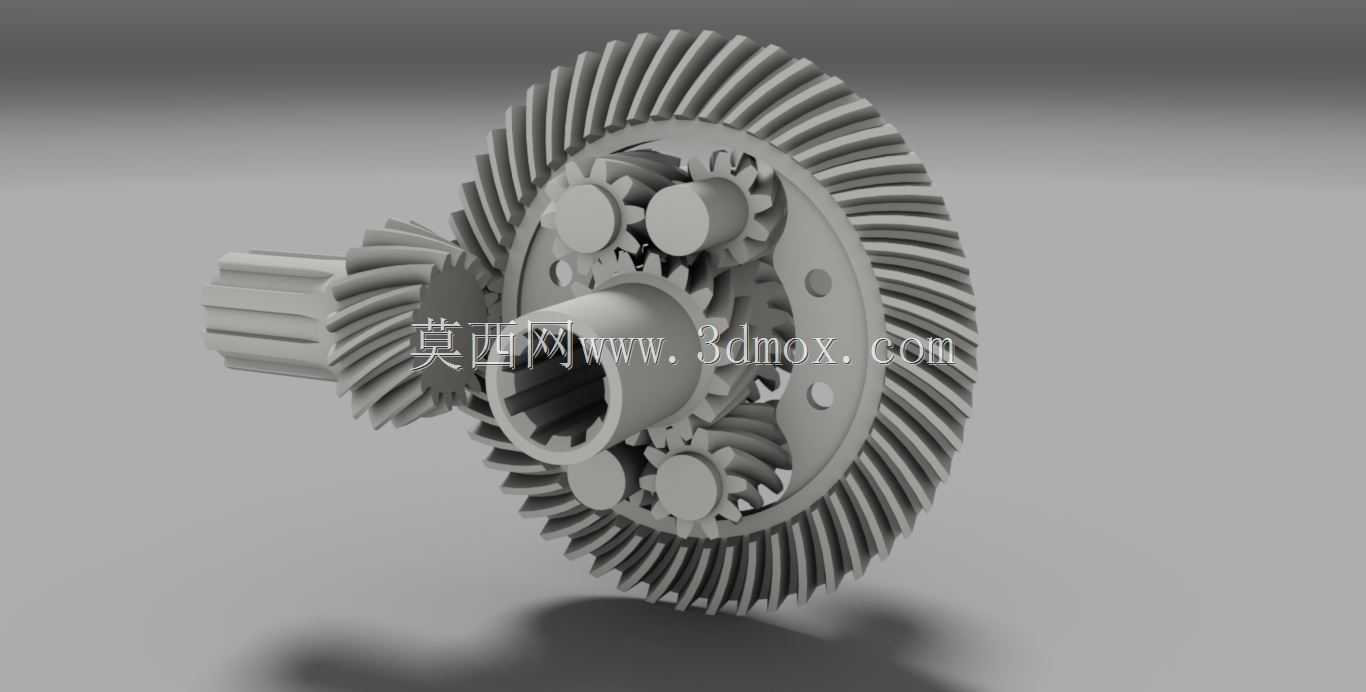

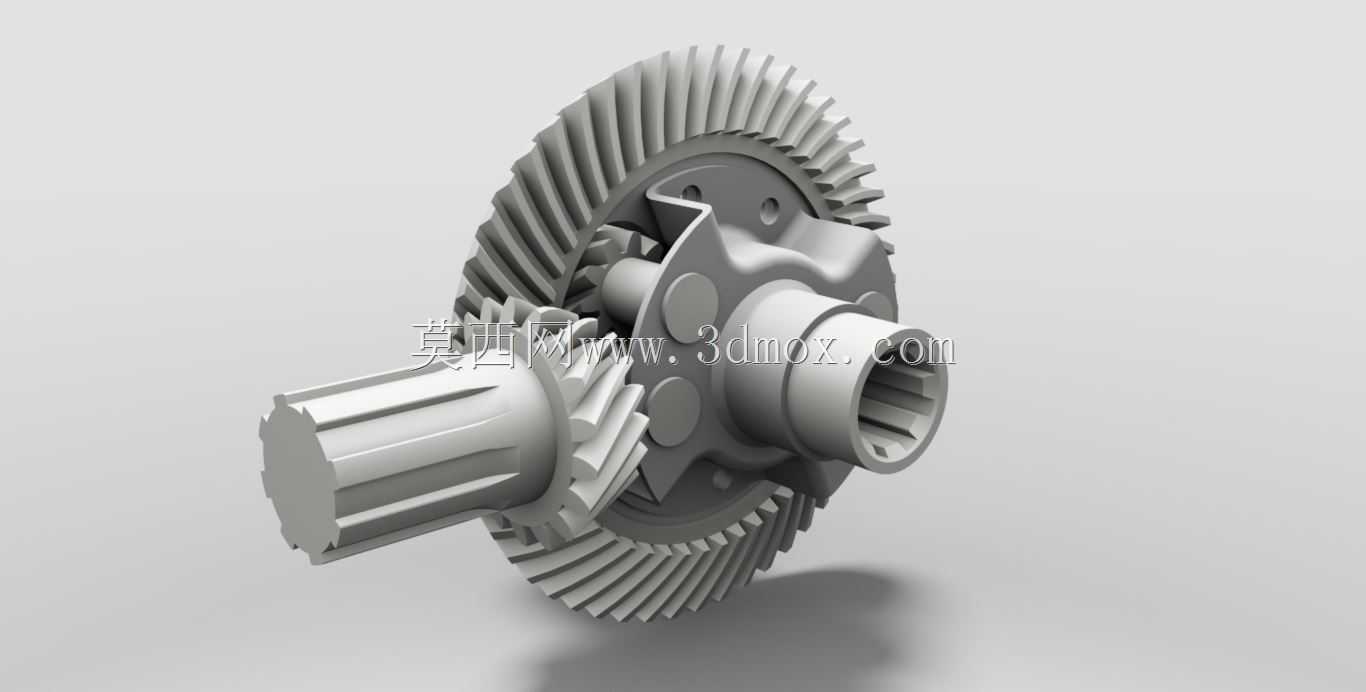

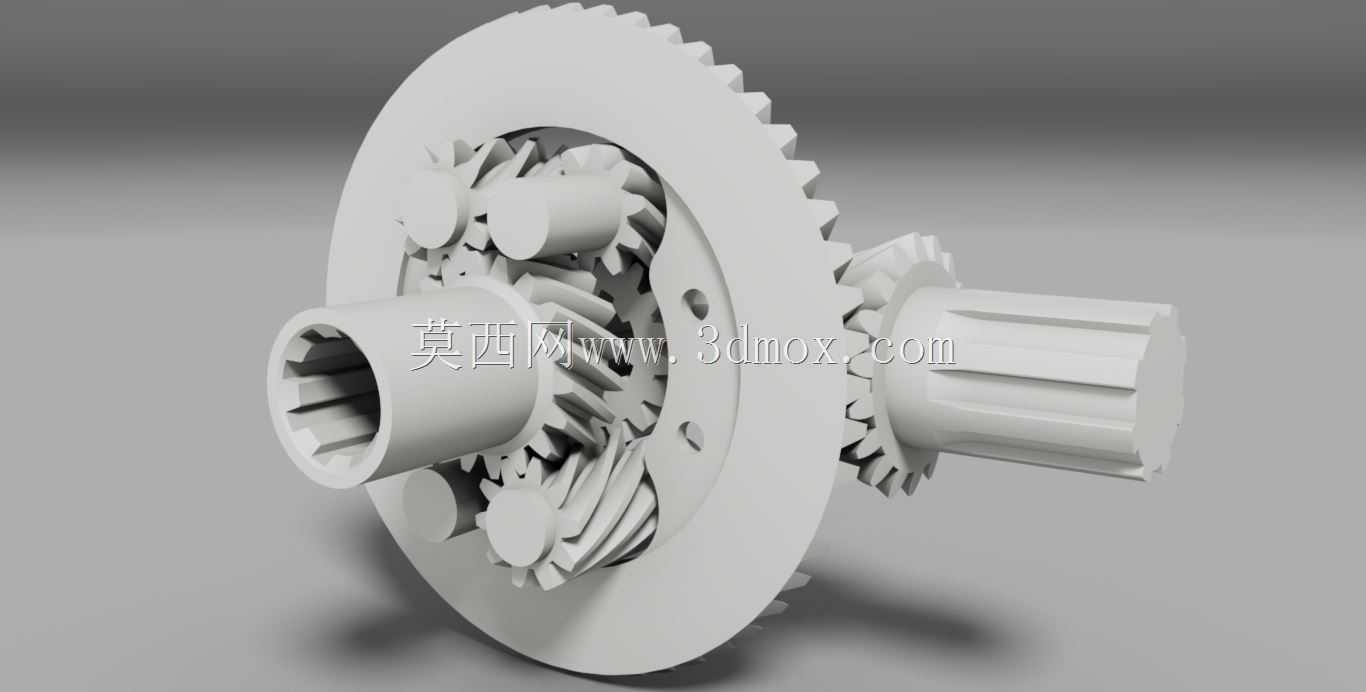

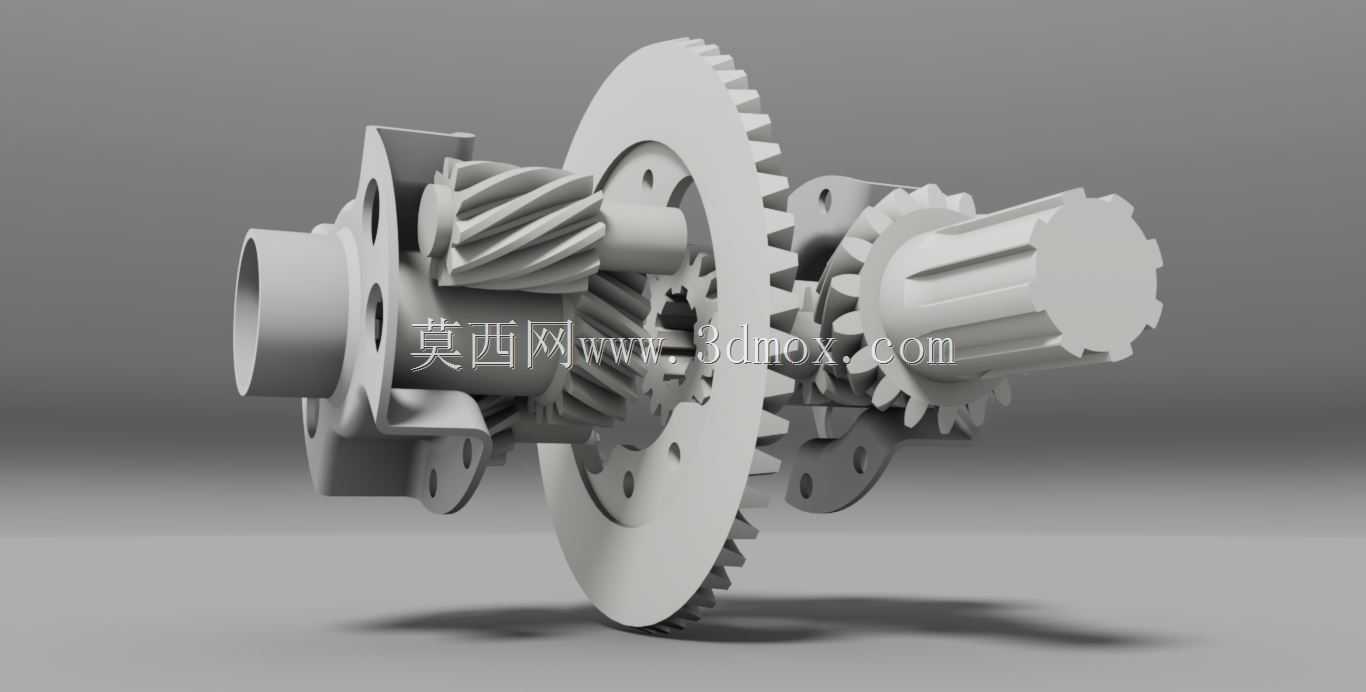

这款螺旋齿轮限滑差速器主要应用于乘用车辆、越野车辆以及高性能工程作业车辆的动力传动系统中，核心作用是在车辆行驶过程中，合理分配左右两侧驱动轮的输出扭矩，既能够满足车辆转弯时两侧车轮不同转速的差速需求，避免轮胎拖磨与传动系统内耗，又能在单侧驱动轮出现打滑工况时，通过螺旋齿轮副的啮合自锁特性限制滑动差速，将更多扭矩传递至有附着力的驱动轮，提升车辆在湿滑路面、非铺装路面、泥泞越野场景下的通过能力与行驶稳定性，相比传统开放式差速器，它能大幅减少动力流失，避免单侧车轮空转导致的车辆陷滞、动力中断问题。在产品功能特性上，该差速器采用螺旋齿形的太阳齿轮与行星齿轮作为核心传动构件，齿形啮合重合度高，传动过程中载荷分布更均匀，运转噪音更低，抗冲击载荷能力更强，能够承受大扭矩输出工况下的交变载荷，整套总成共配置四个行星齿轮与两个侧齿轮，多齿轮对称排布的结构让动力分流更均衡，差速动作响应更平顺，不会出现普通限滑差速器常见的扭矩突跳、接合顿挫问题，在日常铺装路面行驶时可保持接近开放式差速器的顺滑转向手感，在打滑工况下又能快速介入限滑，兼顾公路行驶舒适性与复杂路况的通过性能。在设计思路上，这款差速器围绕紧凑化、高承载、平顺性三个核心目标展开，螺旋齿轮的齿向参数经过匹配优化，既保证了足够的啮合重叠系数降低传动冲击，又通过齿面螺旋角的合理设置实现了合适的限滑锁止系数，避免锁止系数过高导致的转向干涉、轮胎异常磨损问题；四个行星齿轮沿差速器壳体周向均匀分布，每个行星齿轮同时与两个侧齿轮啮合，将输入动力均匀拆分传递至两侧输出轴，齿轮轴的支撑位置做了强化设计，可承受大扭矩传递时的径向载荷，壳体的安装法兰、输出轴的连接花键都按照主流驱动桥的安装边界做了适配设计，整体外形尺寸与同规格传统差速器保持一致，可直接替换原有开放式差速器完成升级，不需要额外改动桥壳、半轴等周边部件，安装适配性强。在安装边界上，该差速器的主体壳体外径、两侧输出轴的同轴度、连接法兰的螺栓孔位分布都遵循常规驱动桥的通用安装标准，输入齿圈的安装位可匹配主流主减齿轮的连接尺寸，整体轴向长度控制在常规差速器的尺寸区间内，安装时不需要对桥包内部空间做额外切削改造，输出端的花键参数与同级别车型的半轴花键完全匹配，装配时可直接完成对接，周边的轴承安装位尺寸也符合标准差速器轴承的规格，维修替换时不需要定制特殊配件，大幅降低了装配与后期维护的成本。
