全地形车履带式行走节段结构设计

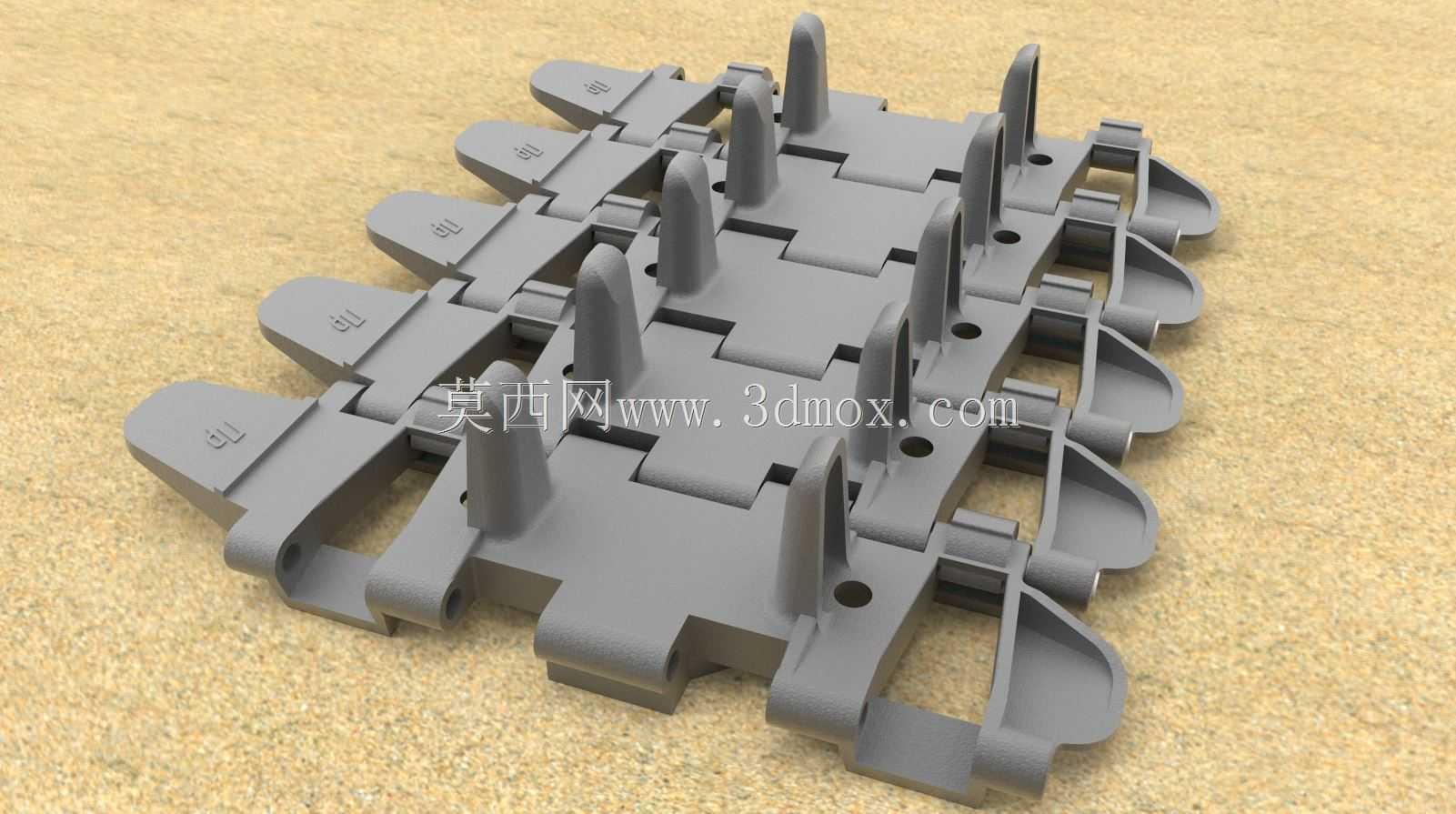

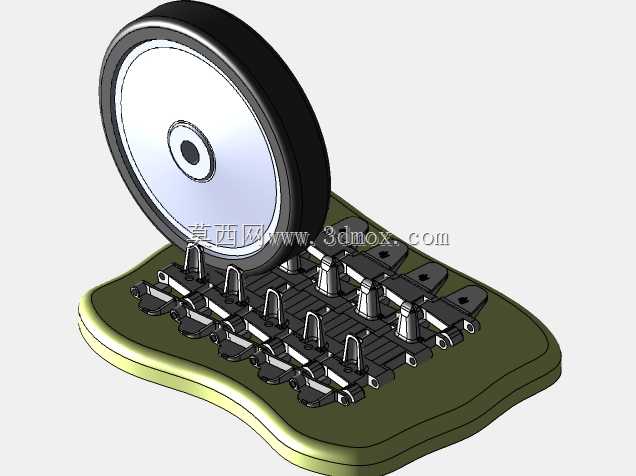

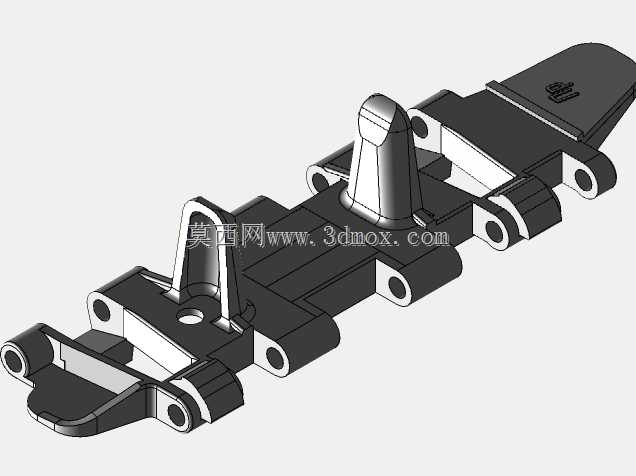

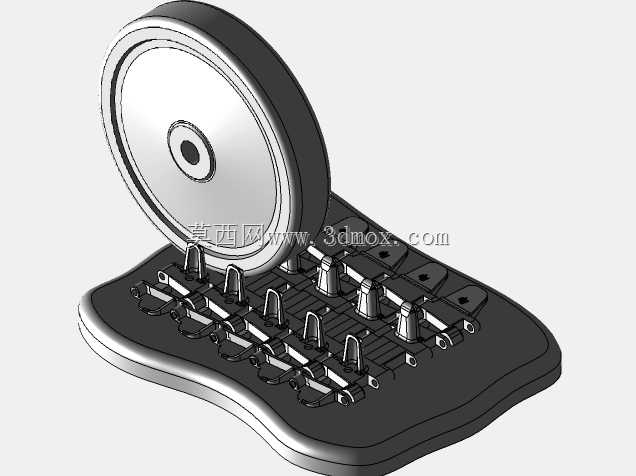

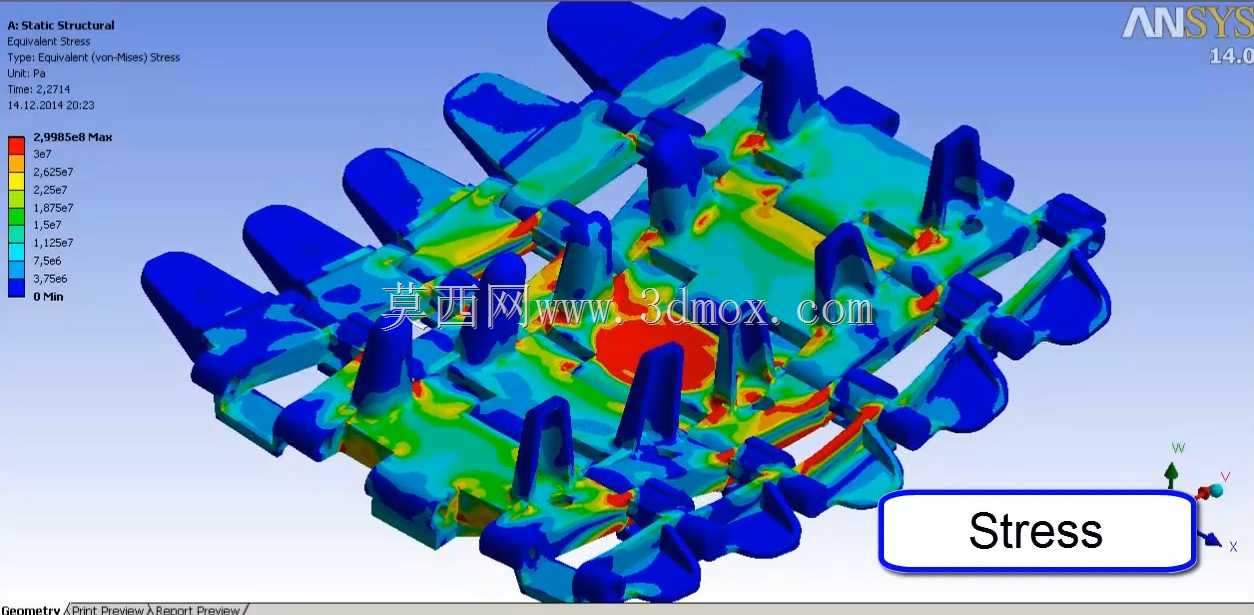

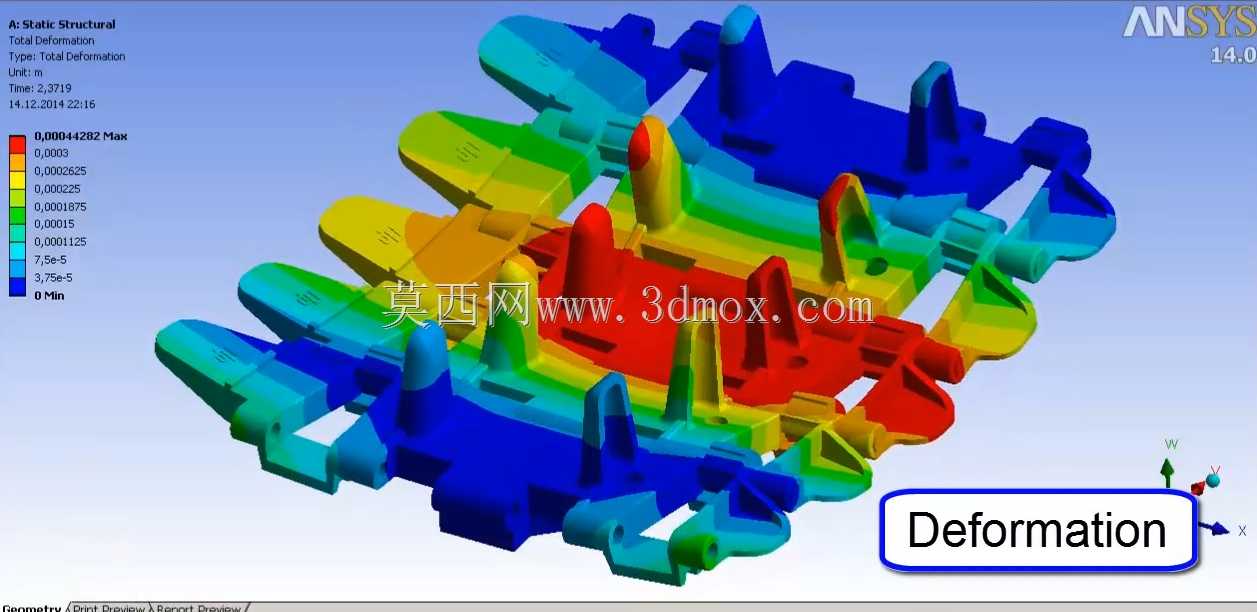

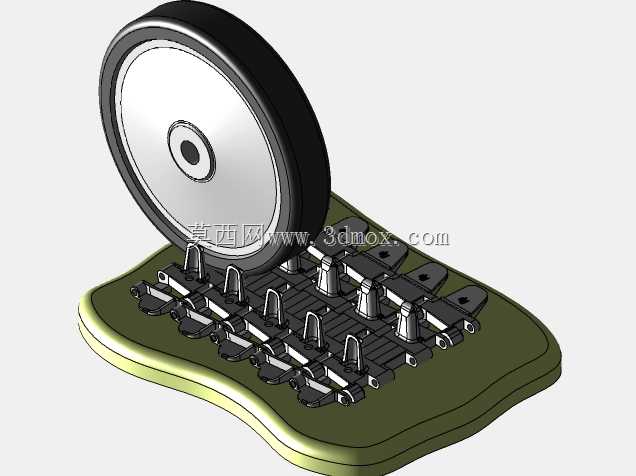

该履带节段结构主要面向全地形越野作业车辆的行走系统设计，适配雪地、沼泽、沙地、崎岖碎石等低附着、高通过性需求的作业场景，可替代传统橡胶履带或轮式行走结构，为特种作业全地形车、山地运输载具、极地科考代步装备提供可靠的行走支撑。在实际使用场景中，这类履带结构通过增大与地面的接触面积，大幅降低车辆对地面的单位压强，避免车辆在松软地质下出现陷车问题，同时节段铰接的结构形式可让履带随地形起伏自适应贴合地面，保证行走过程中足够的抓地力，减少打滑风险，提升车辆在复杂非铺装路面的通行能力。从功能特性来看，该履带单节采用一体化的承力结构设计，每节履带板设置有凸起的抓地齿，在硬质碎石路面可嵌入缝隙增加咬合摩擦力，在松软地质下可通过齿面结构刮蹭土层避免侧滑；节段之间通过铰接销轴实现柔性连接，可适配驱动轮的圆周转动轨迹，同时预留有足够的铰接摆动间隙，保证履带在过弯、翻越凸起障碍时可灵活弯折，不会出现卡滞问题。设计过程中重点考量了载荷传递路径，每节履带板的承力筋条沿行驶方向与载荷受力方向布置，将车身重量通过履带板均匀分散到接地表面，同时对应力集中的铰接孔位置做了加厚圆角处理，结合应力分析结果优化了局部壁厚，避免长期交变载荷下出现铰接孔开裂、板体断裂的问题。在安装边界设计上，单节履带的铰接轴孔尺寸与通用全地形车驱动齿距完全匹配，履带板整体宽度适配常规小型全地形车的轮距安装要求，侧向设置的导向限位结构可卡入底盘行走架的导向槽内，避免履带在高速行驶、急转工况下出现脱轨问题；履带板上预留的安装孔位可适配不同规格的防滑附件加装，在冰面作业场景下可加装防滑钉进一步提升抓附性能，整体结构无需对原有全地形车底盘做大幅改造即可直接替换安装，兼顾了通用性与结构可靠性。
