交错轴准双曲面齿轮传动副结构设计

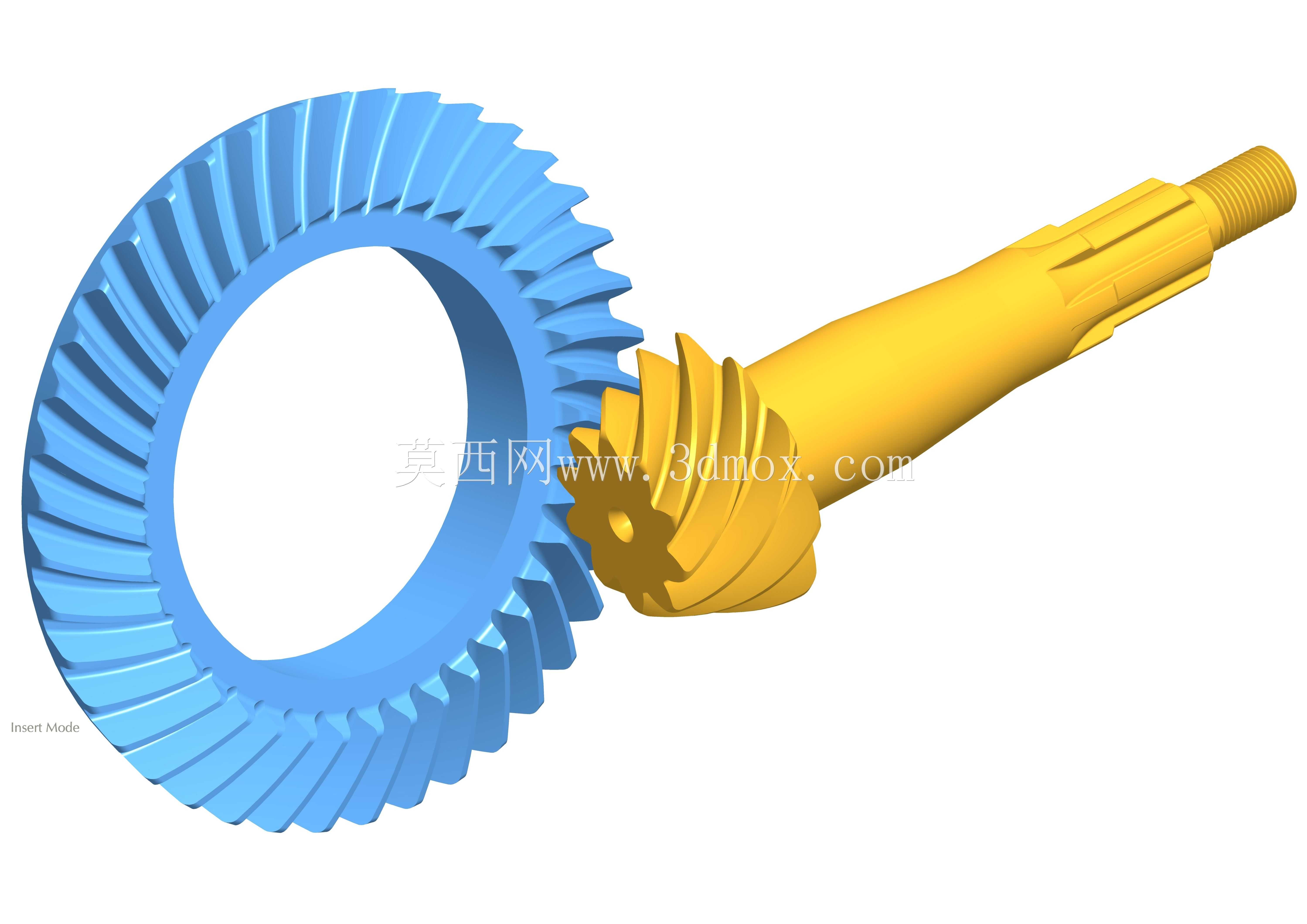

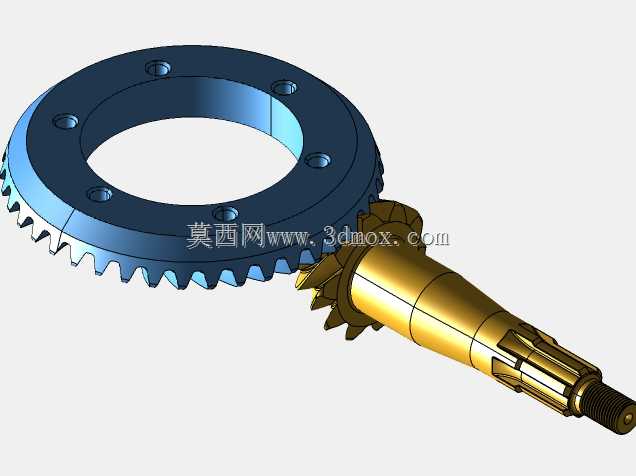

准双曲面齿轮传动副是应用于空间交错轴动力传递场景的核心传动构件，这类传动结构广泛搭载在车辆驱动桥、工业重载减速机、高端农机传动箱、工程机械行走驱动单元中，相比传统螺旋锥齿轮，它具备轴线偏移设计的独特优势，能够在不改变传动比的前提下优化整机布置空间，同时提升啮合重合度，让动力传递过程更平稳、承载能力更强，适配大扭矩、高转速的持续作业工况。这套传动副由环形从动大轮与带轴主动小轮啮合组成，主动轮轴线与从动轮轴线存在固定的偏置距，这一设计让小轮的螺旋角可以做得更大，轮齿接触面积随之提升，运转时的冲击与噪声显著降低，在乘用车后驱桥、重型卡车主减速器中，这类结构能有效降低传动系统的振动，提升驾乘舒适性，同时在矿山设备、冶金输送线的重载传动单元里，它的高承载特性可以承受频繁的载荷冲击，延长传动系统的整体服役寿命。在设计层面，这套齿轮副的轮齿采用渐开线空间曲面修形设计，齿向与齿廓都做了适配偏置啮合的修形处理，避免啮合过程中出现边缘接触、应力集中的问题，主动小轮集成了传动轴结构，轴端预留了花键与螺纹安装位，可直接与动力输入轴、锁紧螺母配合安装，省去了额外的轮体与轴连接工序，提升装配同轴度；从动大轮采用环形中空结构，内圈预留了与差速器壳体、连接法兰适配的安装止口与螺栓孔位，可直接通过螺栓紧固在从动负载端，安装边界清晰，装配时只需保证主从动轮的啮合间隙、接触印痕符合设计要求，即可实现稳定的动力传递。从安装适配性来看，主动轮的轴段直径、轴承位长度都按照通用传动箱的安装尺寸做了适配，从动大轮的外径、内孔尺寸、安装孔分布圆直径都匹配主流驱动桥与减速机的腔体空间，不需要对设备原有安装位做大幅修改即可替换原有传动件，轮齿的啮合面经过曲面优化，在高速运转时能形成稳定的润滑油膜，降低齿面磨损，即使在连续重载、频繁正反转的工况下，也能保持稳定的传动精度，不会轻易出现齿面点蚀、断齿等失效问题。这类传动结构相比普通圆柱齿轮、直齿锥齿轮，在空间交错的动力传递场景中具备不可替代的优势，既可以实现大传动比的单级减速，又能通过轴线偏置优化整机的重心布置，比如在车辆驱动桥中，偏置设计可以降低传动轴的布置高度，从而降低整车底盘重心，提升行驶稳定性，在工业减速机中，偏置结构可以让输入输出轴的布置更灵活，适配不同的设备安装空间需求，整套结构的齿形设计兼顾了传动效率与承载能力，传动效率可保持在较高水平，同时能承受比同尺寸螺旋锥齿轮更大的输出扭矩，适合对传动平稳性、承载能力、布置空间都有较高要求的机械传动场景。
