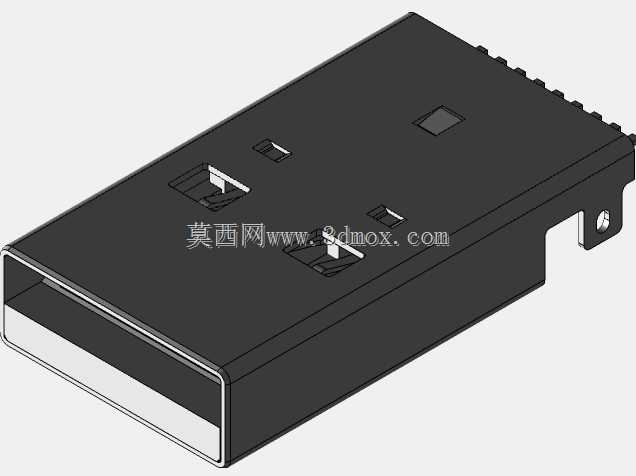

标准USB公头接口结构三维建模

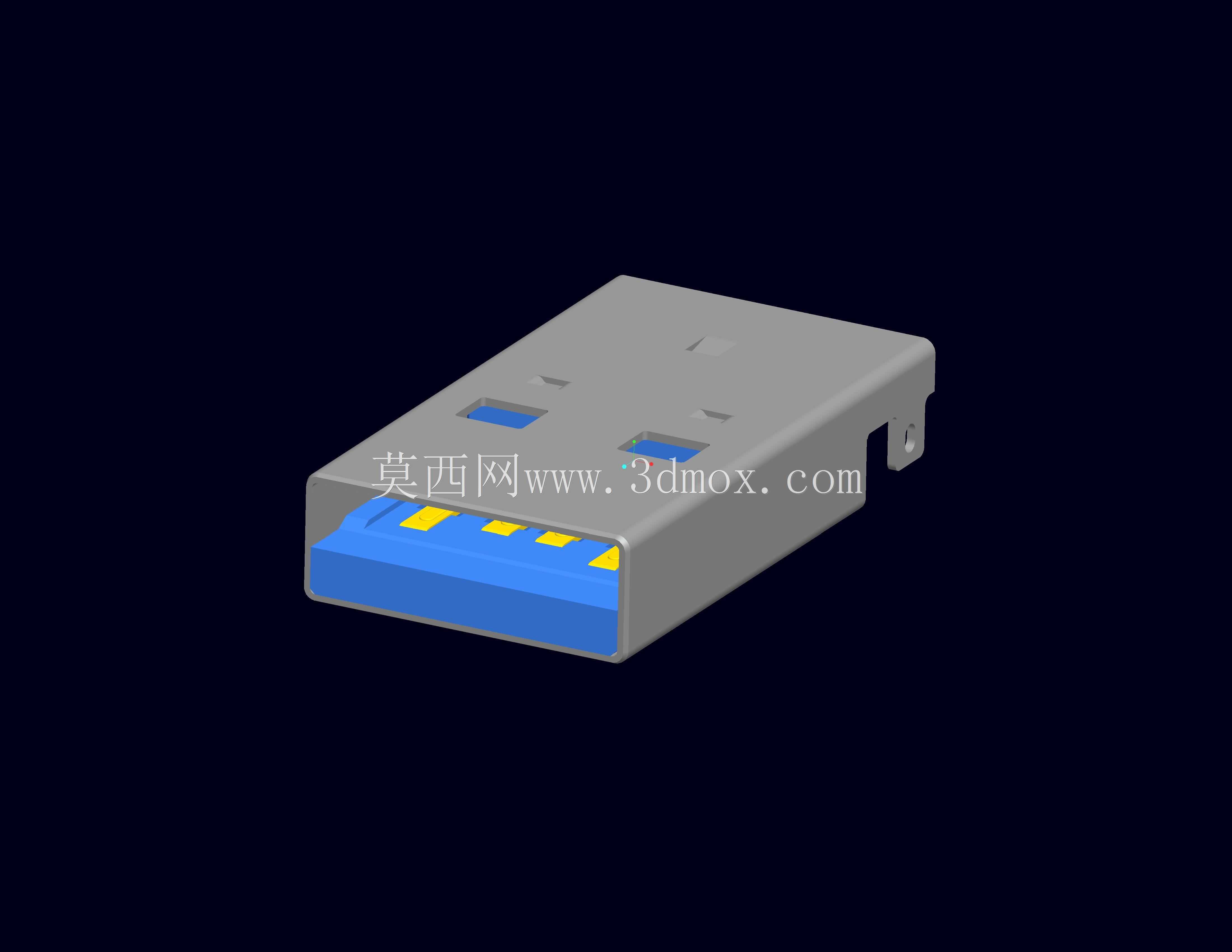

本次建模的USB公头接口，是消费电子、工业控制、通讯设备领域应用最广泛的有线数据传输与供电接插部件，日常场景中覆盖电脑外设连接、移动设备充电、工业采集设备数据导出、嵌入式系统调试等诸多使用场景，是实现不同电子设备间电力传输、数字信号交互的核心物理连接载体。从实际使用功能来看，该公头结构需同时满足稳定的机械咬合性能与可靠的电气接触性能，插入对应母座后既要保证日常使用中不会因轻微拉扯出现松脱断电、断连的问题，也要保证内部金属接触片与母座触点精准对位，降低接触电阻带来的信号损耗、供电压降问题。设计过程中首先遵循通用串行总线的物理层规范，整体外壳采用金属屏蔽罩结构，既可以为内部绝缘基座与接触弹片提供机械防护，也能在高频数据传输过程中屏蔽外界电磁干扰，保障信号传输的稳定性；金属罩两侧预留的卡扣凸点结构，对应母座内部的卡位槽，插入后可提供稳定的保持力，同时插拔力度控制在用户可轻松操作的合理区间，避免长期插拔后出现卡扣磨损导致的连接松动问题。内部蓝色绝缘基座为接口的绝缘支撑结构，按照规范排布四根金属接触弹片，分别对应电源正、数据负、数据正、电源地四个功能引脚，弹片采用翘起式弹性设计，插入母座时可产生适度形变保证与母座触点紧密贴合，同时基座的绝缘材质选用耐高温、抗磨损的工程塑料，可承受多次插拔带来的摩擦损耗，以及设备工作时产生的局部温升。外形尺寸严格遵循通用接口的标准规范，整体为规整的长方体结构，前端插入端做了倒角导向处理，可在对位存在轻微偏差时顺利滑入母座，降低插反、硬插导致的结构损坏概率；安装边界方面，金属屏蔽罩尾部预留了线缆焊接与固定的空间，可适配不同线径的屏蔽线缆，尾部可通过注塑成型与线缆外被紧密结合，强化线缆与接头连接处的抗弯折性能，避免日常使用中线缆根部反复弯折出现线芯断裂的问题。整体结构在满足标准电气性能要求的前提下，尽可能简化了装配层级，金属屏蔽罩、绝缘基座、接触弹片三个核心部件可通过卡扣压合完成组装，无需额外紧固件，既适合大规模量产装配，也能有效控制部件的整体尺寸精度，保证不同厂商生产的同规格接口具备完全的互换性。
