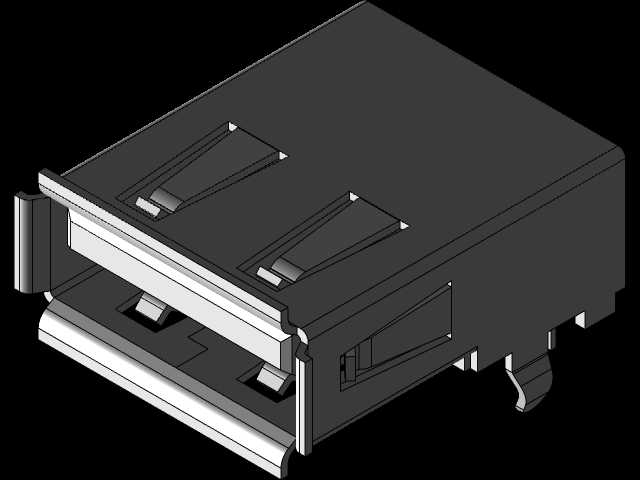

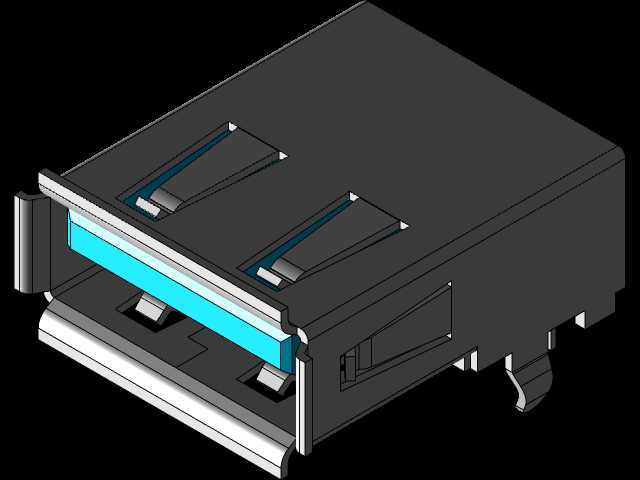

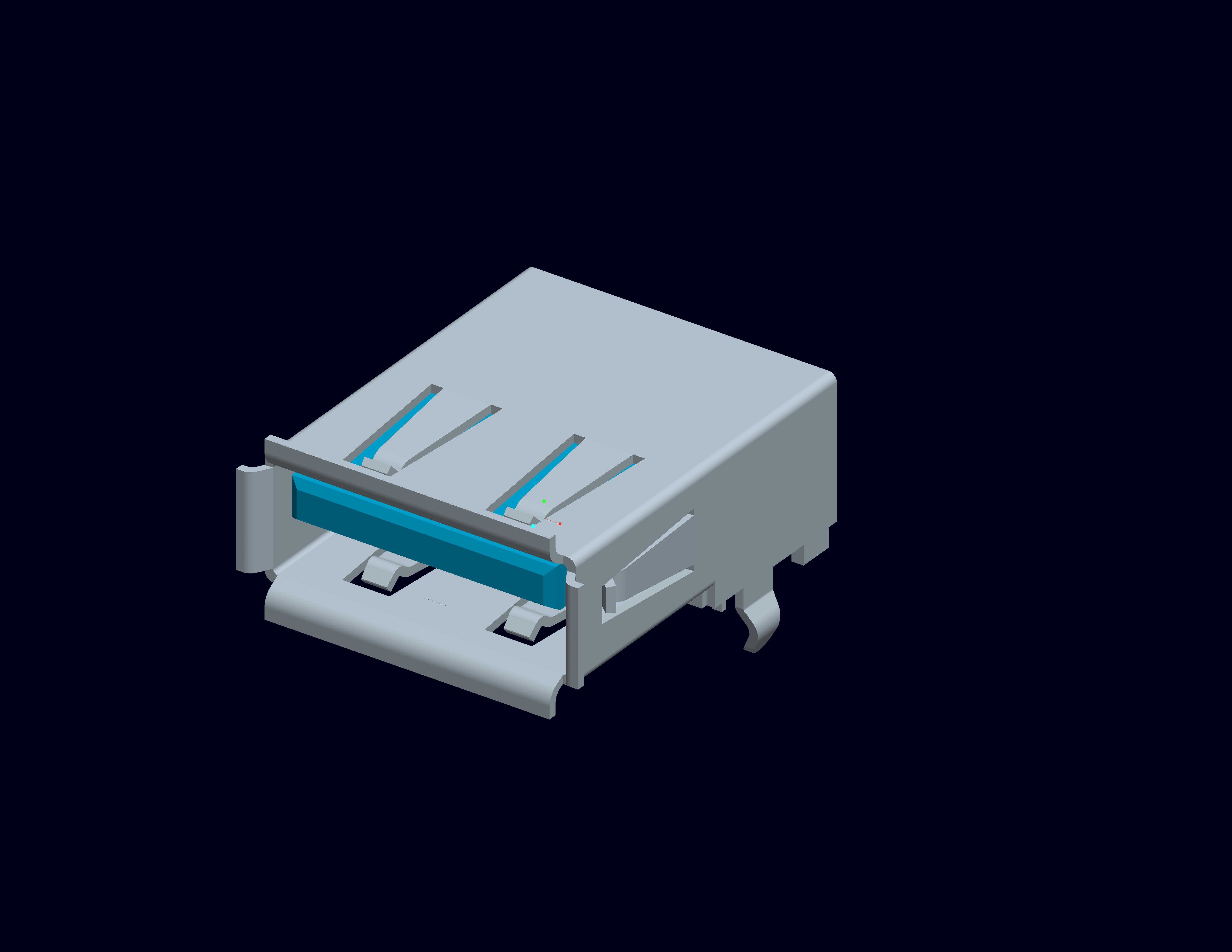

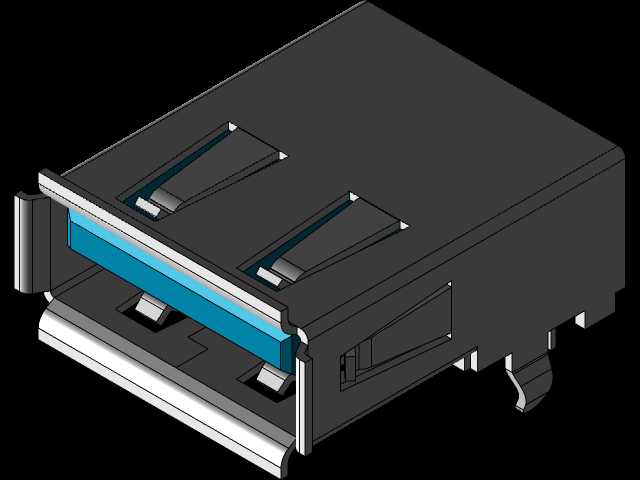

USB3.0A型公头接口连接器结构设计

这款USB3.0接口连接器是电子硬件连接领域的核心基础部件，广泛应用于个人计算机、外置存储设备、工业控制终端、消费电子外设、车载影音系统等多类场景中，承担高速数据传输与电力供应的双重连接功能，是当前通用串行总线接口体系中应用覆盖范围极广的接口形态。在实际设备使用中，该接口可实现最高5Gbps的理论数据传输带宽，同时支持最高900mA的供电输出，能够满足移动硬盘、高速U盘、高清摄像头、外置采集卡等对传输速率有较高要求的外设连接需求，相比前代USB2.0接口，传输效率提升近十倍，可大幅缩短大体积文件的传输耗时，也能支撑高清视频流、实时数据采集等低延迟传输场景的使用要求。从产品功能特性来看，该接口采用防反插结构设计，接口内部的蓝色胶芯是USB3.0规格的典型识别特征，胶芯上排布有9个接触端子，其中前排4个端子兼容USB2.0的传输定义，后排新增的5个端子负责高速差分信号传输，既保证了对旧版USB设备的向下兼容性，又实现了高速传输的功能升级；接口外部的金属屏蔽壳采用一体化冲压弯折成型，既可以提升接口整体的结构强度，避免多次插拔后出现结构变形，也能起到电磁屏蔽作用，减少外界电磁干扰对高速信号传输的影响，保障数据传输的稳定性。在设计思路上，该接口充分考虑了日常使用的耐用性需求，金属壳两侧设计有弹性卡扣结构，插入对应母座后卡扣会卡入母座的限位槽内，避免设备使用过程中接口意外松脱导致传输中断；接口尾部的焊脚采用直插式设计，适配常规PCB板的波峰焊工艺，能够降低生产环节的焊接难度，提升批量生产的良率；接触端子采用镀金处理，可减少长期使用后的氧化磨损，保证多次插拔后的接触可靠性，常规插拔循环寿命可达数千次以上。从外形尺寸与安装边界来看，该接口的外部金属壳宽度约12mm，高度约4.5mm，整体深度约14mm，安装时需要在PCB板上预留对应尺寸的焊盘位置，接口前端伸出PCB板的长度需要匹配设备外壳的开口尺寸，保证接口端面与设备外壳表面齐平，既不会因为伸出过长容易受到外力磕碰，也不会因为内陷过深导致插头无法完全插入；金属壳两侧的固定脚需要焊接在PCB板的对应定位孔上，提升接口与PCB板的连接强度，避免插拔过程中接口受力脱落，适配常规消费电子与工业设备的壳体安装公差要求，能够兼容绝大多数标准USB3.0A型母座的安装空间设计。
