标准机柜通风式层板置物托架结构设计

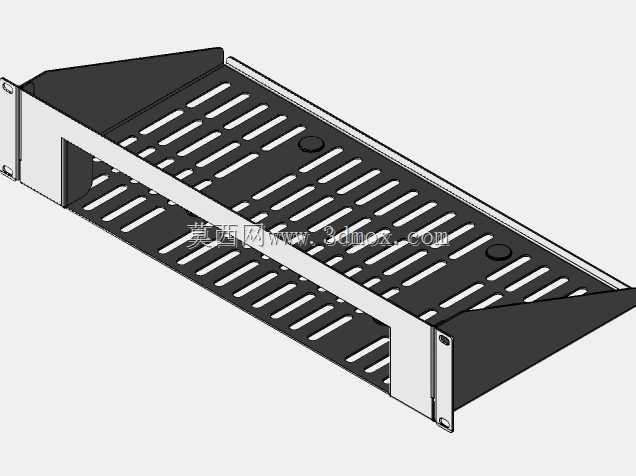

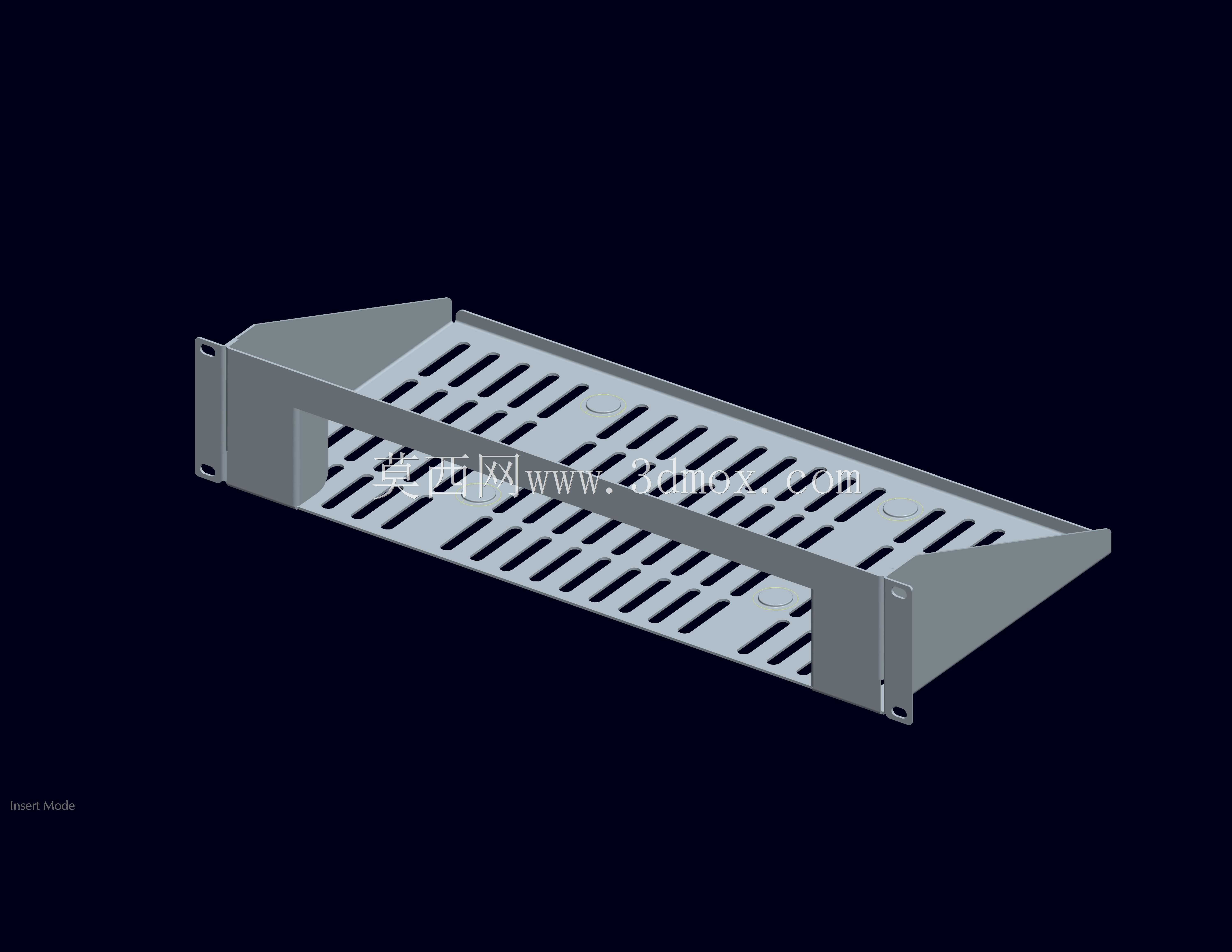

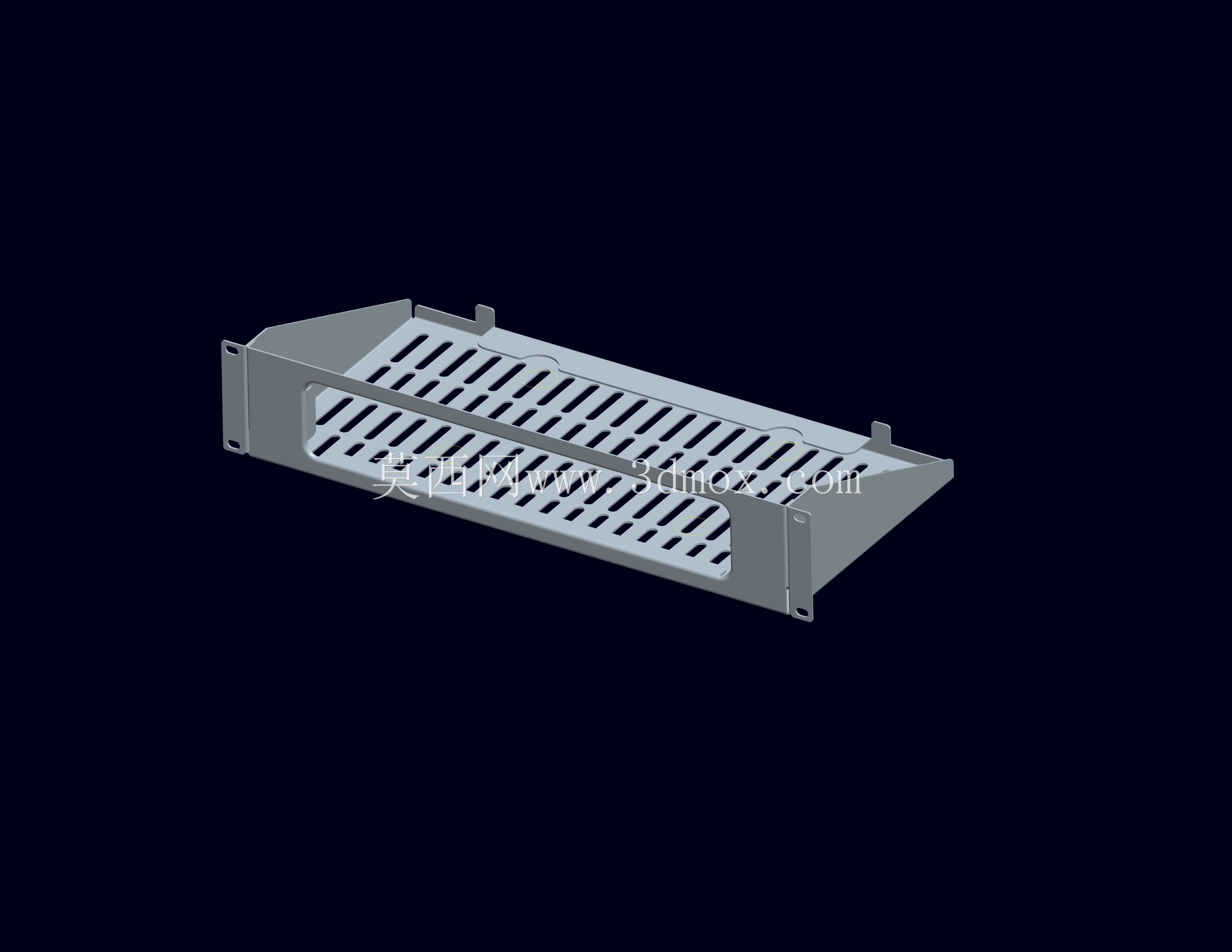

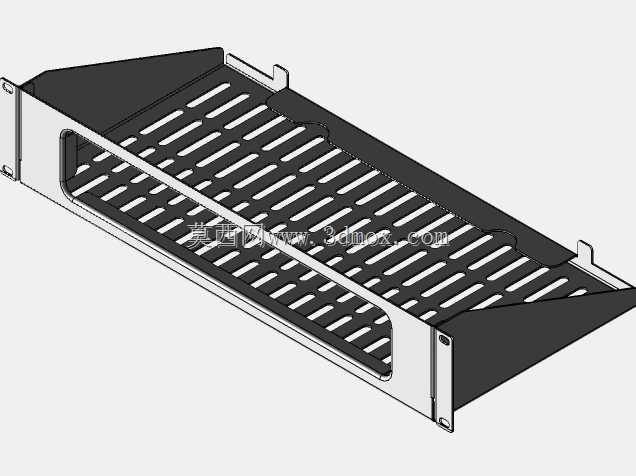

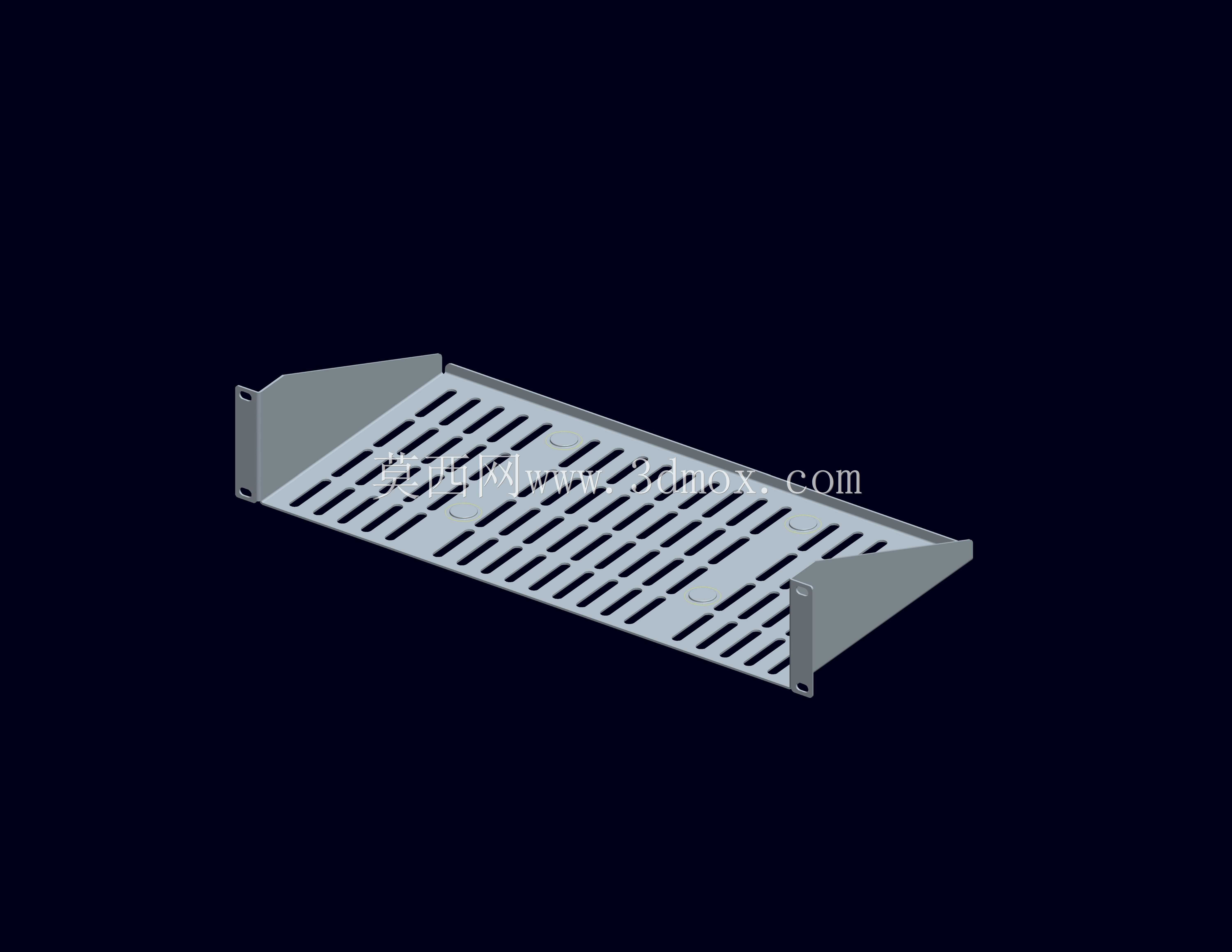

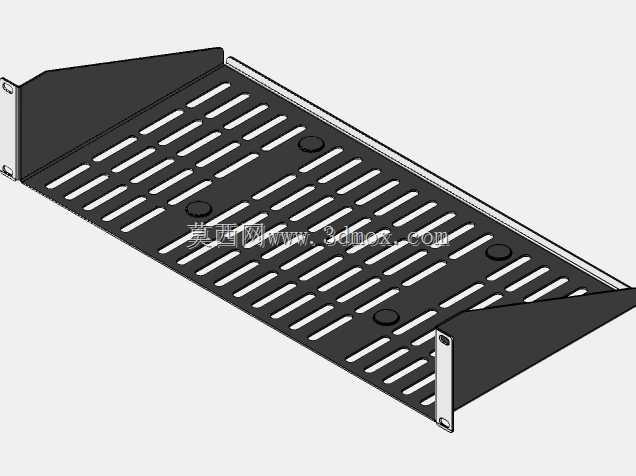

这款托架主要面向标准19英寸机柜内部的设备承托场景，日常运维中常用来承载交换机、配线架、小型工控单元等机架式设备，也可作为机柜内部理线、放置冗余配件的辅助承载结构，在数据中心机房、工业控制柜、通讯设备机柜中都有广泛的应用空间。从结构设计来看，整体采用一体化钣金折弯成型工艺，两侧的安装折边预留了对应机柜立柱方孔的固定位，安装时无需额外焊接或复杂拼接，直接通过机柜配套的卡扣螺丝即可完成固定，安装边界完全匹配标准19英寸机柜的立柱间距，安装深度可根据实际机柜内部纵深调整适配，不会出现与机柜前后门、内部走线槽干涉的问题。托架的承载面做了通长的格栅式通风开孔，这种设计一方面可以降低托架本身的自重，减少对机柜立柱的额外负载，另一方面可以避免托架遮挡设备上下方的通风风道，保证机柜内部冷热空气正常流通，避免设备运行时因为通风不畅出现积热问题，开孔的排布做了等距优化，既保证了承托面的结构强度，不会因为开孔过多出现受力形变，也能避免小型配件从开孔缝隙掉落。两侧的折弯边做了双层翻边处理，既提升了托架整体的抗弯折强度，在放置较重设备时不会出现中部下挠变形的情况，翻边的圆角处理也能避免安装运维过程中划伤线缆或者操作人员手部。设计过程中充分考虑了钣金加工的工艺性，所有折弯角度均为标准90度，开孔采用统一的冲压模具即可完成加工，无需特殊定制刀具，加工成本可控，适合批量生产。托架的安装高度可根据机柜内部U位刻度自由调整，运维人员可以根据实际放置设备的高度灵活调整托架的安装位置，最大化利用机柜内部的竖向空间，承托面的边缘做了微凸的挡边设计，可以避免设备放置后出现意外滑出的风险，同时挡边高度控制在合理范围，不会影响设备前后端的线缆插拔操作。在实际选型使用时，这款托架可以搭配不同深度的机柜使用，无需额外修改结构，对于非标准机柜也可以通过简单裁切两侧安装边的长度完成适配，结构通用性较强。
