工业设备通风散热用防护风扇结构设计

　　在工业电控柜、小型动力机组、户外通讯机柜这类需要持续通风散热的场景里，防护风扇的选型和结构匹配直接决定了设备内部的热交换效率，同时还要兼顾异物侵入防护、运行振动控制、安装适配性这些实际工程问题，很多现场运维出现的散热失效、扇叶卡滞问题，追根溯源都是前期风扇结构设计没有贴合实际安装边界导致的。这款防护风扇的结构设计，首先从安装适配性出发做了边界约束，整体安装法兰采用方形切角结构，四个安装孔位的中心距匹配行业通用的120mm、150mm两类常规机柜通风口开孔尺寸，安装面预留了2mm厚度的密封胶条嵌槽，安装时可以直接粘贴三元乙丙密封胶条，避免户外场景下雨水、粉尘顺着安装缝隙进入设备内部，法兰整体厚度控制在8mm，

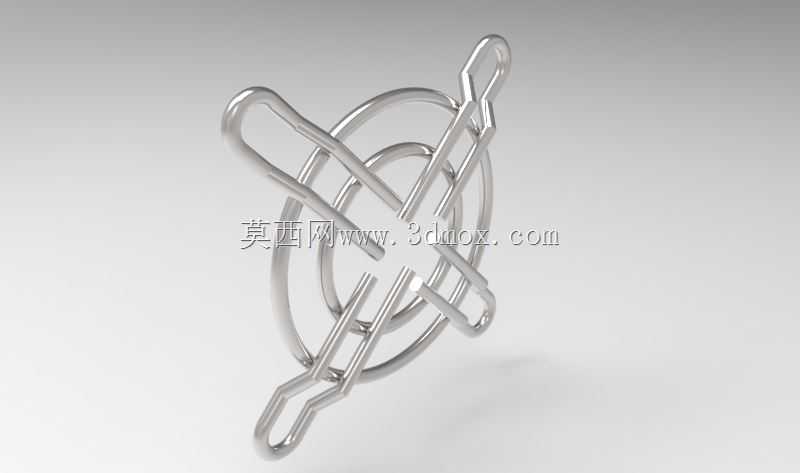

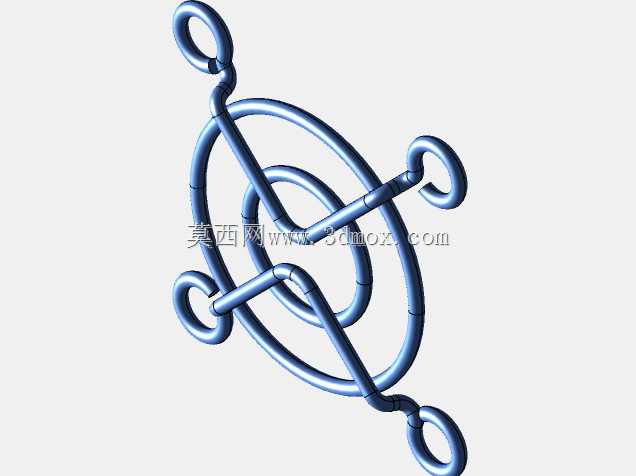

　　采用ABS加玻纤的材质配比，既保证安装时的螺丝锁紧强度，也不会因为长期受设备振动出现安装孔开裂的问题。扇叶部分的设计没有盲目追求高转速带来的风量参数，而是针对工业设备长期连续运行的需求做了叶型优化，五片后倾式扇叶的叶根做了圆弧过渡加厚处理，叶尖做了15度的切角修型，运行时可以打散叶尖位置的涡流，降低气动噪声，同时减少叶尖和防护网罩之间的气流紊流，在相同转速下能提升8%左右的有效送风距离，扇叶和电机转轴的连接位采用了D型轴孔配合，搭配防松卡簧，避免长期正反转切换或者启停冲击下出现扇叶打滑、移位的问题。前端的防护网罩是这款结构设计的核心部分，网罩采用径向辐条搭配环形加强筋的结构，辐条宽度3mm，相邻辐条的间隙控制在8mm，

　　既满足IP2X的防护等级要求，防止手指或者较大的金属碎屑触碰高速旋转的扇叶，又不会因为网丝过密产生过大的风阻，网罩和风扇主体的连接采用四周卡扣式结构，不需要额外打螺丝，后期运维清理扇叶积尘的时候可以直接徒手拆卸网罩，清理完成后对准卡扣按压即可复位，相比传统的螺丝固定网罩，能节省60%以上的现场维护时间。在功能特性的匹配上，这款风扇的结构预留了双轴承安装位，电机端可以根据实际使用场景选配含油轴承或者滚珠轴承，针对高温运行场景，电机安装座和风扇外壳之间预留了3mm的空气隔热间隙，减少电机运行产生的热量通过外壳传导到安装机柜壁面，同时外壳的导流圈做了圆弧过渡设计，进风侧的导流圈半径12mm，能引导进风气流平顺进入扇叶做功区域，减少进风位置的气流湍流损失，出风侧的导流圈做了5mm的直段延伸，让送出的气流保持更集中的流态，避免气流过早扩散降低散热效果。从实际应用的角度看，这类防护风扇的设计不能只盯着风量风压的纸面参数，很多现场安装场景里，风扇的安装位置往往紧贴机柜内部的走线槽或者元器件，这款结构的整体厚度控制在38mm，相比同规格常规风扇薄了7mm，在内部空间局促的机柜里也能顺利安装，不会和内部走线、元器件产生干涉，同时风扇的出线位置做了侧出式的走线槽设计，电源线可以顺着安装法兰的侧边走线，不需要在风扇背部预留额外的走线空间，进一步降低了对安装深度的要求。另外考虑到工业场景里可能出现的杂物吸入情况，扇叶的前缘做了加厚耐磨处理，

　　即使偶尔有小颗粒的粉尘或者碎屑被吸入，也不会轻易打坏扇叶边缘，网罩的表面做了哑光喷塑处理，在户外光照环境下不会产生反光干扰运维人员的视线，同时喷塑层的耐盐雾性能满足48小时中性盐雾测试要求，在沿海高湿高盐的环境下也不会轻易出现网罩锈蚀的问题。在振动控制方面，风扇的四个安装孔位都内嵌了橡胶减震垫，减震垫的硬度选择邵氏45度的丁腈橡胶，既能缓冲电机运行产生的高频振动，避免振动传递到机柜壁面产生共振噪声，也不会因为减震垫过软导致风扇长期运行后出现安装位置偏移，电机转轴的动平衡等级按照G2.5级控制，出厂前每台都做动平衡校准，确保在额定转速下运行时，整体振动速度值小于1.8mm/s，不会因为长期振动导致连接螺丝松动。从设计思路的层面来说，这款防护风扇没有做冗余的花哨结构，所有的结构细节都是围绕工业场景下的长期可靠运行、便捷安装维护、适配多场景安装边界来做的，不管是用在配电柜的顶部散热，还是小型工业设备的侧部通风，或者是充电桩内部的散热通风，都能通过结构本身的适配性满足安装要求，不需要额外做定制化的转接件，也能减少现场安装的调整工作量。
