硬盘驱动器安装固定支架结构设计

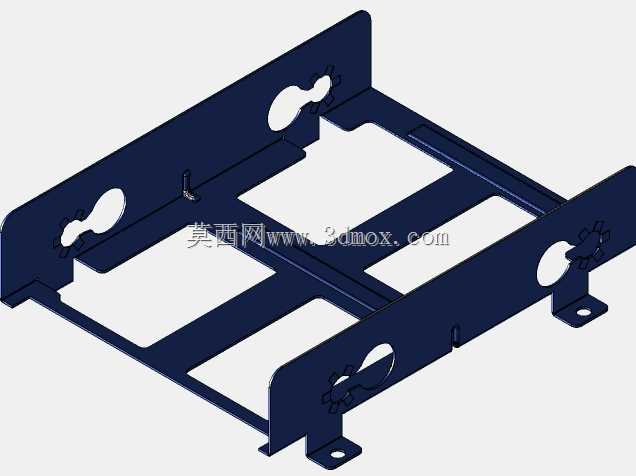

　　在桌面级存储设备扩展、工业工控机存储单元搭建、小型服务器硬盘位扩容的实际场景里，硬盘驱动器的固定支撑结构是保障存储介质稳定运行的核心基础部件，本次设计的硬盘安装支架，正是针对常规3.5英寸机械硬盘、2.5英寸固态硬盘的安装固定需求开发的支撑结构。从实际使用场景出发，工控机柜内的硬盘安装往往面临设备运行振动、机箱内部空间局促、后期维护拆装频繁的问题，普通的塑料卡扣支架长期受振动影响容易出现卡扣断裂、硬盘移位的情况，而全金属焊接支架又存在重量偏大、安装适配性差的问题，这款支架在设计阶段就平衡了结构强度与安装灵活性的需求。设计过程中首先锚定了硬盘的安装边界尺寸，常规3.5英寸硬盘的侧边安装孔位遵循通用存储设备安装孔距标准，支架的两侧固定耳片上预留的安装孔位完全对齐硬盘侧边的标准螺孔位置，不需要额外加装转接件就能直接完成硬盘与支架的锁附固定，支架整体的外形轮廓控制在硬盘本体外沿12mm范围内，不会额外占用机箱内部的横向安装空间，适配标准机箱的5.25英寸扩展仓位、工控机的内置存储安装位、桌面硬盘盒的内部支撑需求。支架的主体结构采用弯折成型的承载托板设计，托板平面与硬盘底面完全贴合，接触区域做了微幅的平面度公差控制，避免硬盘安装后出现底面悬空、长期受力变形的问题，托板边缘做了向内的翻边处理，既提升了支架整体的结构刚性，减少板材厚度需求实现轻量化，也能避免安装过程中锐边划伤操作人员或者硬盘表面的电路涂层。在安装适配性的设计上，

　　支架的两端预留了与机箱仓位连接的固定孔位，孔位采用长圆孔设计，允许安装过程中有±2mm的位置调整量，抵消机箱仓位加工过程中带来的孔位公差，降低现场安装的对位难度。考虑到硬盘运行过程中的散热需求，支架的托板平面上开设了阵列排布的通风槽，通风槽的宽度控制在5mm，既不会因为开槽过大降低托板的承载能力，也能让机箱内部的冷却气流直接穿过支架接触硬盘底面，带走硬盘运行过程中产生的热量，避免硬盘长期处于高温环境下出现性能衰减、寿命缩短的问题。从结构受力的角度分析，硬盘的重量主要集中在盘体中部的电机与盘片区域，支架托板的中部位置做了局部的压筋强化处理，压筋沿着硬盘长度方向布置，不需要额外增加板材厚度就能将托板中部的抗弯强度提升40%以上，

　　即使在设备运输过程中出现颠簸振动，支架也不会出现中部下凹变形、硬盘受力弯折的问题。在实际的设备组装场景中，这款支架可以兼容免工具快装与螺丝锁附两种安装方式，支架两侧的固定耳片上既预留了标准的M3螺丝安装孔，也可以搭配机箱自带的塑料快装卡扣实现无工具拆装，满足不同场景下的维护需求——比如工业现场的设备维护往往不允许携带过多工具，快装结构可以大幅缩短硬盘更换的时间，而对于振动幅度较大的车载工控设备场景，则可以采用螺丝锁附的方式提升连接可靠性。设计阶段还考虑了不同厚度硬盘的适配问题，支架侧边的固定孔位在垂直方向预留了3mm的高度调节余量，不管是厚度25mm的标准3.5英寸机械硬盘，还是厚度7mm、9.5mm的2.5英寸固态硬盘，

　　都可以通过调整锁附垫片的位置完成固定，不需要更换不同规格的支架，减少了设备组装过程中的物料种类，降低BOM管理的复杂度。支架的表面处理采用静电喷塑工艺，涂层厚度控制在60-80μm，既可以避免金属支架长期在潮湿环境下出现锈蚀，也能在支架与硬盘接触的位置形成绝缘层，避免金属支架直接接触硬盘电路板造成短路风险。从安装边界来看，支架安装完成后，硬盘的接口端与支架端面预留了8mm的操作空间，足够操作人员插拔SATA数据线与供电线，不会出现支架遮挡接口、线缆插拔困难的问题，支架的底部与机箱安装面之间预留了3mm的间隙，避免硬盘底面直接接触机箱金属板造成电路接地异常，也能给底部的空气流通留出通道。在长期运行的可靠性验证层面，支架的结构设计规避了应力集中的问题，所有弯折位置都做了R1.5的圆角处理，避免长期受振动影响出现板材疲劳断裂的问题，固定孔位的边缘做了翻边强化，即使多次拆装螺丝也不会出现孔位变形、滑牙的情况。
