数控车床主轴箱总成结构设计

数控车床主轴箱是数控车床核心的传动与支撑部件，主要应用于各类卧式数控车床、车削中心的主轴传动系统中，承担着将电机输出的动力经过变速传递给主轴，带动装夹在主轴上的工件完成不同转速下的车削加工任务，是决定车床加工精度、切削刚性、转速范围的核心功能单元。在实际生产场景中，主轴箱的性能直接影响零件的加工表面质量、重切削时的稳定性以及长时间运行的可靠性，无论是盘类、轴类零件的外圆、内孔、螺纹、端面车削，还是复杂型面的精密车削加工，都需要主轴箱提供稳定的转速输出与足够的支撑刚性。

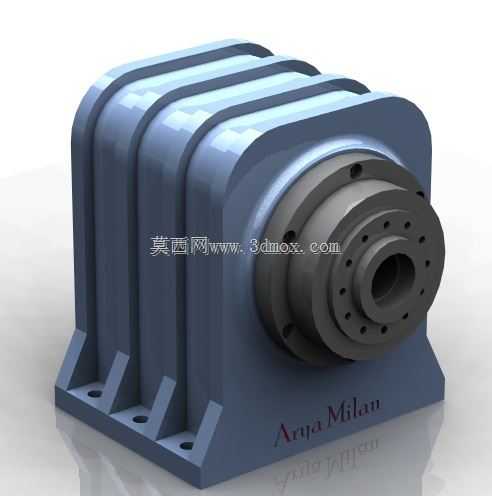

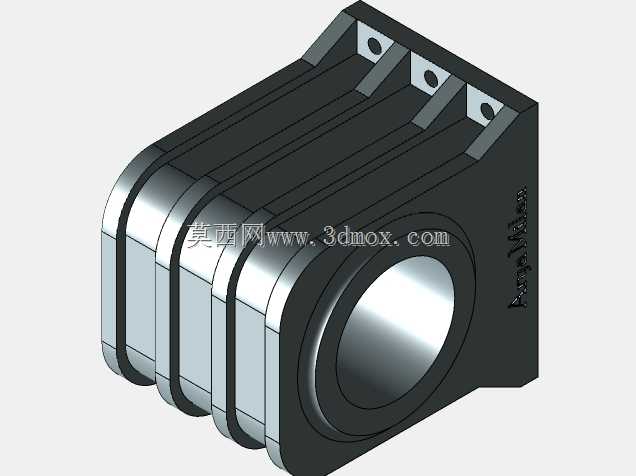

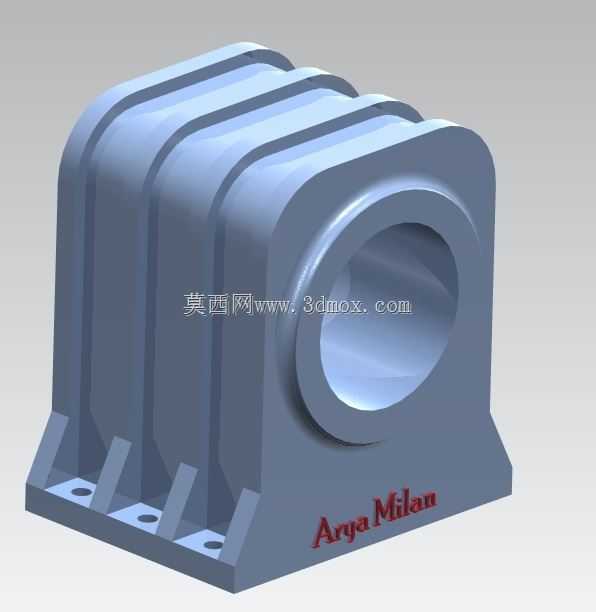

该主轴箱采用整体式铸铁箱体结构，外部设计有多道平行的加强筋结构，既能够提升箱体的整体刚性，减少高速运转和重切削时的箱体形变，同时也可以增大箱体的散热面积，帮助箱体内的传动部件在长时间运行时更好地散发热量，避免油温过高导致的润滑性能下降与传动精度损失。箱体前端集成了主轴安装法兰结构，法兰端面上设计有均匀分布的安装螺孔与定位止口，能够保证主轴安装的同轴度，同时适配标准的卡盘、夹具安装接口，方便用户根据加工需求配置不同的工装夹具。箱体底部设计有带安装孔的支撑脚，安装孔的位置与间距匹配常规数控车床床身的安装基准面，能够直接通过螺栓固定在床身的安装位置上，安装边界清晰，不需要额外做复杂的适配调整即可完成装配。

在设计思路上，该主轴箱优先考虑传动稳定性与加工精度保持性，箱体的内腔设计预留了传动轴、轴承、齿轮等传动部件的安装空间，能够适配多级齿轮变速或者内置电主轴的传动布局，既可以满足低速大扭矩的重切削需求，也能够实现高速精加工的转速要求。箱体的密封结构设计充分考虑了车床加工时切削液、金属碎屑的防护需求，前端主轴伸出位置与各轴端的密封结构能够有效阻挡外界杂质进入箱体内部，同时防止箱体内的润滑油渗漏，延长内部传动部件的使用寿命。箱体侧面预留了润滑管路、检测元件的安装位置，可以方便接入自动润滑系统与转速、温度检测传感器，适配现代数控车床的自动化运行与状态监控需求。整体结构紧凑，在保证足够刚性与传动空间的前提下尽可能缩小了外形尺寸，能够减少对车床整体安装空间的占用，同时重心位置经过优化，安装后能够降低车床整体的重心高度，提升设备运行时的稳定性。
