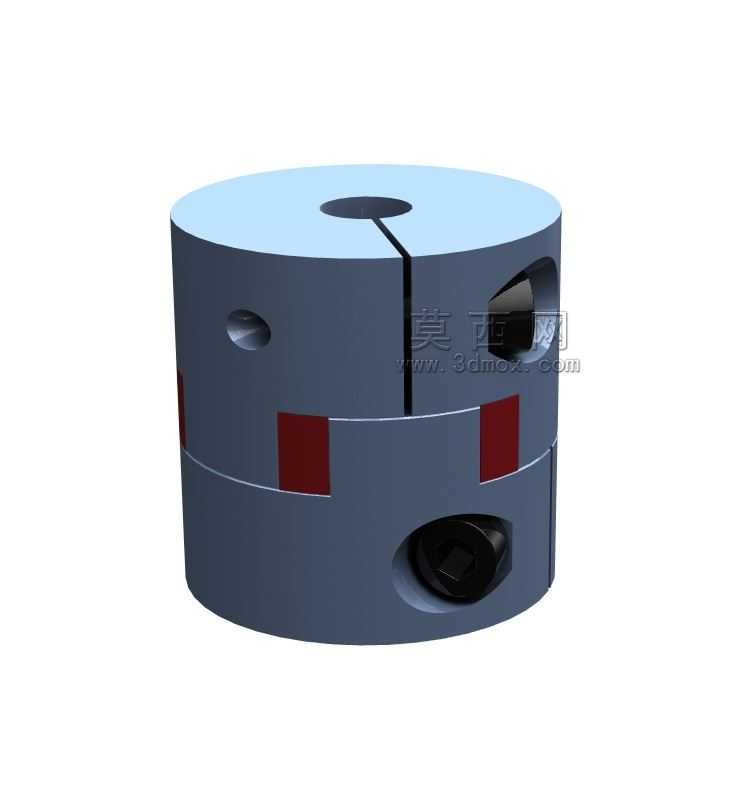

夹壳式十字滑块电机传动联轴器结构

　　在工业传动系统的布局里，两轴端的连接始终是动力传递路径上无法绕开的结构环节，这类夹壳搭配十字滑块的联轴器结构，正是针对中小功率电机与负载端的同轴度补偿需求设计的。日常产线运维里经常遇到的问题是，电机输出轴与被驱动部件的输入轴很难做到绝对对中，安装时的同轴度误差、设备运行过程中机座振动带来的轴端偏移、负载冲击带来的微量径向错位，都会直接作用在轴伸和轴承上，轻则加快轴承磨损，重则出现轴颈疲劳断裂的情况，而这类联轴器的结构设计，恰好能通过中间十字滑块的滑动间隙，补偿一定范围内的径向、角向偏移，抵消安装和运行过程中的对中偏差。

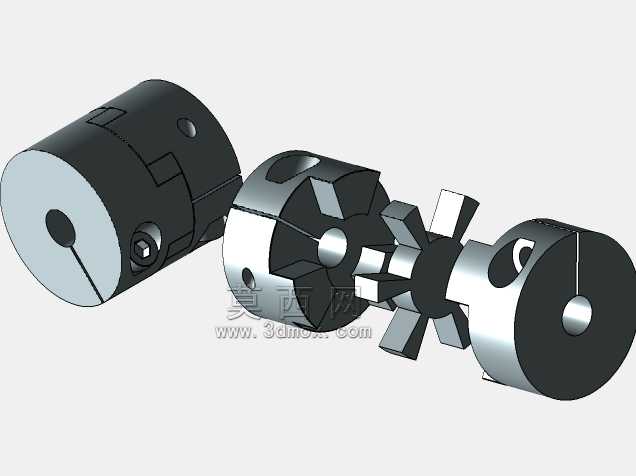

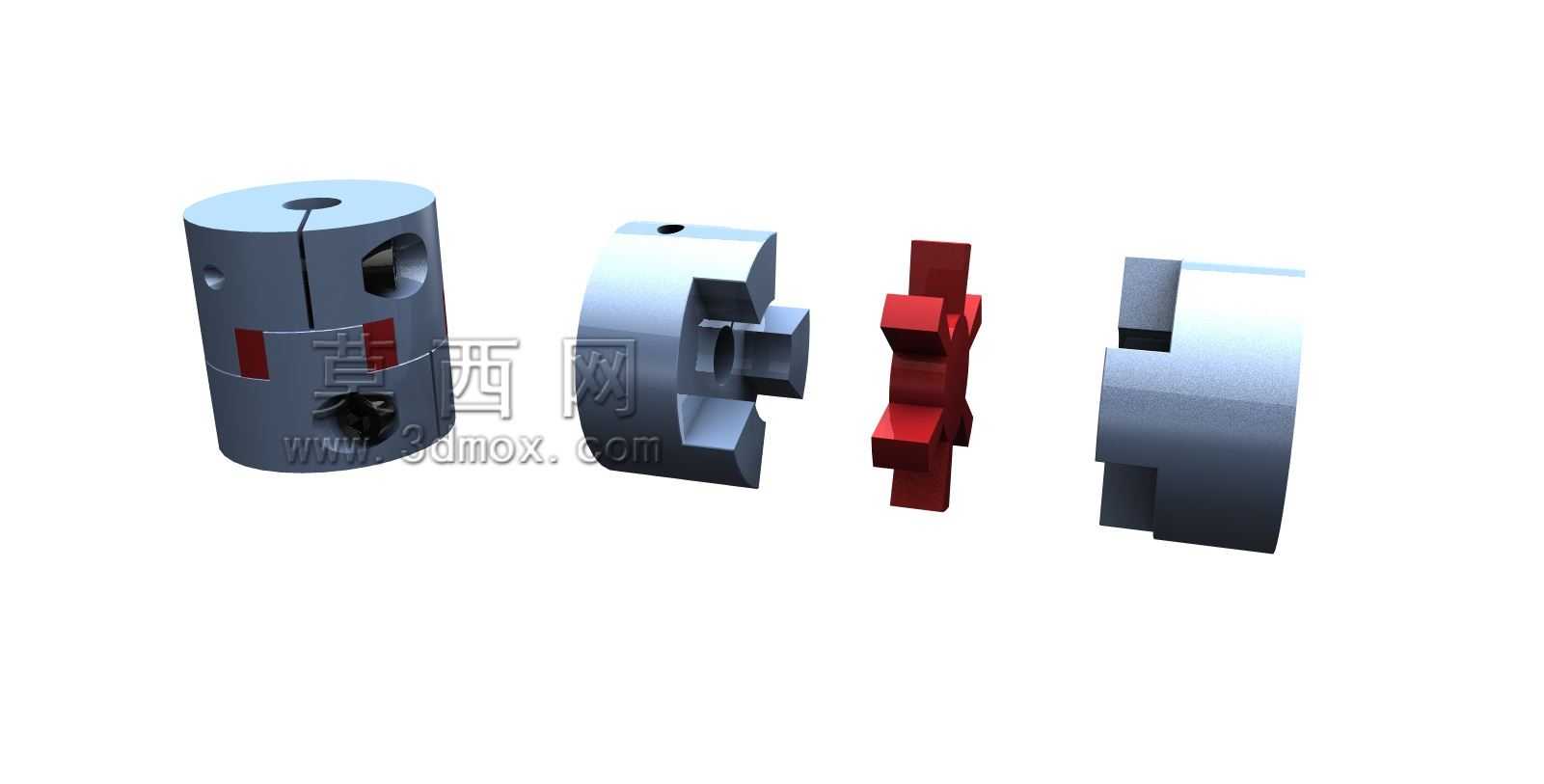

　　从结构拆分来看，整套部件分为三个核心部分：一端是带夹紧缝的夹壳式半联轴器，这个半联轴器的内孔与电机轴直接配合，侧面开有锁紧缝，装配时通过拧紧缝边的锁紧螺钉，就能让夹壳抱紧电机轴，不需要在轴上加工键槽也能传递足够的扭矩，这种设计尤其适合输出轴为光轴的小型电机，装配时不需要轴向大距离挪动电机，只需要将夹壳套入轴端合适位置锁紧即可，大幅降低现场安装的调整难度。夹壳端的端面开有十字形的凸槽，与中间的红色十字滑块的一侧凸块配合，另一端的半联轴器结构与夹壳端对称，端面凹槽与十字滑块的另一侧凸块嵌合，动力从电机轴传入夹壳端半联轴器后，通过端面凸槽带动十字滑块转动，再由十字滑块带动另一侧半联轴器将扭矩传递给负载端。

　　中间的十字滑块是整个结构里的补偿核心，滑块的两个凸块呈90度垂直分布，分别嵌入两侧半联轴器的凹槽内，运行过程中当两轴存在径向偏移时，滑块可以在凹槽内做微量的滑动，自动适配两轴的错位量，不会因为刚性卡滞产生额外的内应力。滑块的材质通常选用具备一定自润滑性能的工程塑料或者粉末冶金材质，滑动过程中不需要额外加注润滑脂也能保持较低的摩擦系数，长期运行不会出现严重的磨损卡滞问题，日常维护只需要定期检查滑块的磨损量，当滑块凸块与凹槽的间隙超过允许值时，直接更换中间滑块即可，不需要拆卸两侧的半联轴器，运维成本极低。

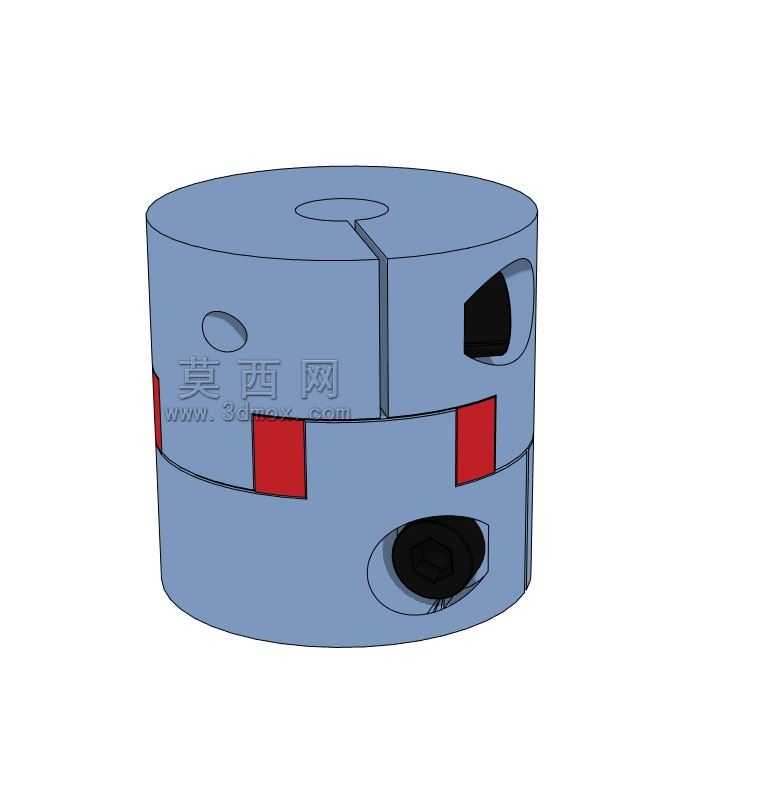

　　从安装边界来看，这类联轴器的径向尺寸控制得比较紧凑，夹壳端的外径不会过大，适合安装在空间局促的传动位置，比如小型输送线的驱动端、自动化设备的进给传动位、小型风机与水泵的动力连接位，这些位置往往没有足够的空间安装大尺寸的弹性套柱销联轴器，夹壳式十字滑块联轴器的小外径优势就能充分体现。轴向尺寸上，整套联轴器的长度覆盖了轴端插入深度、半联轴器本体厚度、中间滑块的厚度，设计时预留了足够的轴伸插入长度，避免轴端配合过短导致的抱紧力不足问题，夹壳上的锁紧螺钉位置做了沉孔设计，螺钉拧紧后不会突出联轴器外圆，运行过程中不会剐蹭周边的防护结构或者布线。

　　实际选型应用时，需要先确认两端轴径的尺寸，夹壳端的内孔可以根据电机轴径做适配加工，另一端的内孔可以匹配负载侧的轴径，不需要额外加装轴套。允许的径向偏移量通常在零点几毫米级别，角向偏移允许在1度以内，完全能覆盖常规工业设备安装时的对中误差范围，不需要刻意追求极高的安装对中精度，就能保证传动的平稳性。传动过程中，十字滑块的滑动结构还能吸收一部分负载端的冲击振动，避免冲击直接传递到电机轴承，延长电机的使用寿命。

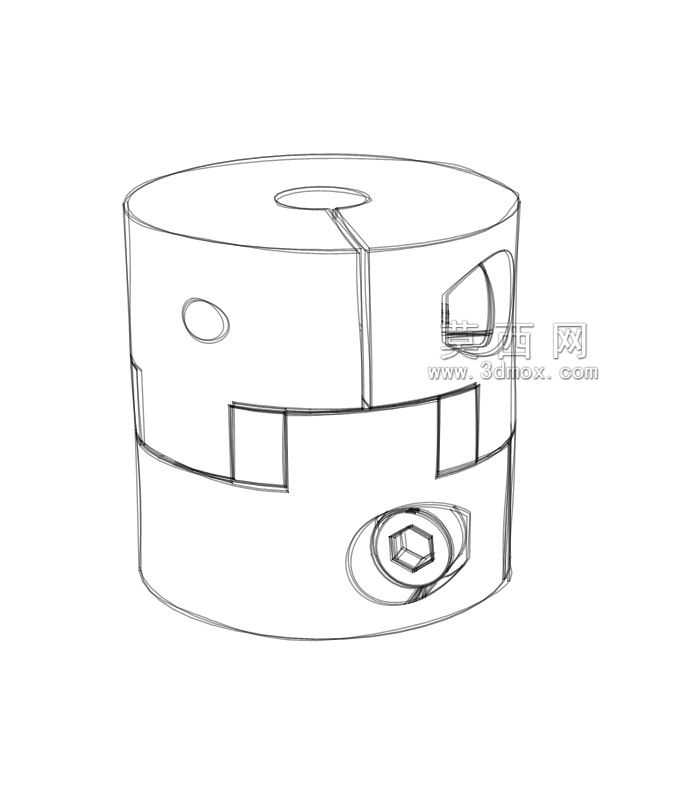

　　在结构细节处理上，夹壳的夹紧缝位置做了应力释放槽设计，锁紧螺钉拧紧时夹壳的变形更加均匀，不会因为局部应力集中导致夹壳开裂，半联轴器与滑块配合的端面凹槽做了倒角处理，装配时滑块可以顺利嵌入凹槽，不会出现棱边卡滞的问题。联轴器的外圆做了简单的车削加工，转动过程中的动平衡性能满足中小转速的传动需求，在每分钟几千转的转速下运行不会产生明显的振动，完全适配常规中小型电机的输出转速范围。

　　这类联轴器的应用场景覆盖了大部分通用工业传动场合，从自动化生产线的辊道驱动，到小型包装设备的动力传输，再到实验室小型试验设备的传动连接，都能看到这类结构的身影，它没有复杂的弹性元件，结构简单可靠，加工难度低，制造成本可控，同时具备足够的对中补偿能力，是中小功率电机传动连接里性价比极高的结构方案。设计三维模型时，需要重点关注夹壳夹紧缝的宽度、锁紧螺钉的孔位位置、十字滑块与凹槽的配合间隙，这些尺寸直接影响装配后的抱紧力和补偿能力，间隙过小会导致滑块无法滑动失去补偿作用，间隙过大则会导致传动过程中出现冲击噪音，加快配合面的磨损。
