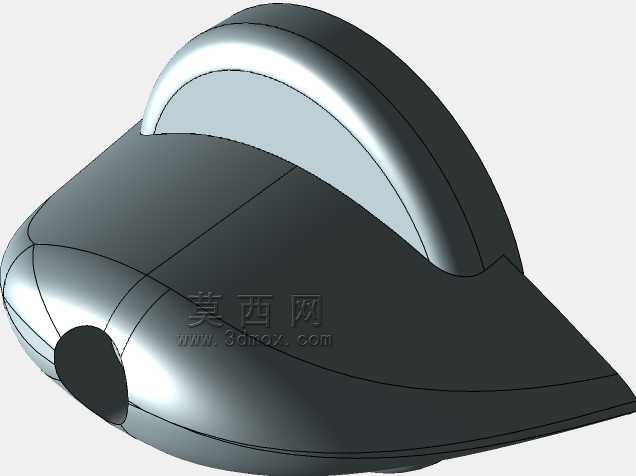

弧形曲面结构旋转开关旋钮结构设计

　　这款旋钮的设计首先围绕人机操作的实际触感展开，整体采用大弧面过渡的半球形主体，边缘做了加厚的承托唇边，操作人员在戴薄劳保手套操作时，也能通过唇边的凸起获得足够的旋转摩擦力，不会出现打滑脱手的情况，适配工业控制柜、小型机电设备面板的频繁操作场景，比如小型实验设备、台式加工机具的档位切换、功能选择操作，单次旋转的阻尼反馈可以通过内部配套的卡位结构调整，操作时的转动角度可以根据实际档位需求做15度到90度的区间适配。从安装边界来看，旋钮底部的安装柱采用标准的D型截面配合结构，和常规的电位器、波段开关转轴直接适配，不需要额外做转接件，安装时从面板正面推入，背部通过配套的锁紧螺母固定，适配的面板厚度范围在1mm到5mm之间，

　　覆盖常见的冷轧钢板控制柜面板、ABS塑料设备外壳的安装厚度需求，整体外露高度控制在22mm以内，不会因为突出面板过多造成误碰，也不会因为高度过低导致操作时施力困难。顶部的定位凹孔是档位标识的安装位，可以直接嵌入印刷好的档位指示片，或者通过丝印直接在凹孔周边标注档位功能，凹孔的深度控制在1.2mm，标识片嵌入后和顶面基本齐平，长期使用不会因为摩擦导致标识磨损脱落。曲面的壁厚做了均匀化处理，整体壁厚保持在2.5mm，不管是采用ABS注塑加工还是采用铝合金压铸加工，都不会出现壁厚不均导致的缩痕、变形问题，过渡圆角全部做了R3以上的处理，避免注塑时的应力集中，也能消除加工后的锐边，操作人员接触时不会划伤手部。在实际设备配套中，

　　这类旋钮主要承担设备的功能切换、档位调节作用，和普通的平边旋钮相比，弧形的顶面更贴合指腹的自然弧度，长时间反复操作也不会造成指端的压痛感，唇边的结构除了增加摩擦力之外，还能在旋钮和面板之间形成一道挡尘结构，减少车间环境中的粉尘、切削液飞沫从安装缝隙进入设备内部，提升面板部位的防护能力。设计时特意规避了复杂的倒扣结构，注塑生产时只需要简单的两板模即可完成成型，不需要额外的抽芯结构，能有效降低批量生产的模具成本，成型后的表面可以根据设备的整体配色做喷塑、电镀或者咬花处理，适配不同设备的外观风格，比如工业设备常用的哑光黑、警示红，医疗设备常用的浅灰、米白配色都能直接适配。从受力角度来看，旋钮主体和底部安装柱的连接部位做了加厚的加强筋过渡，

　　操作人员施加最大5N·m的旋转力矩时，连接部位不会出现开裂、滑牙的问题，满足工业场景下粗暴操作的耐受需求，不会因为操作人员施力过大造成旋钮断裂损坏。整体的外形没有多余的装饰结构，所有曲面都服务于操作手感和加工便利性，没有为了外观增加不必要的异形结构，不管是三维建模时的曲面构建，还是后续的模具加工、量产成型，都能保持较高的尺寸一致性，安装后和面板的贴合间隙可以控制在0.3mm以内，不会出现明显的缝隙不均问题。
