铸铁直角角板工件夹持工装结构

　　在金属切削加工的工序流转里，角板是铣削、磨削、镗削工序中出镜率极高的定位夹持元件，尤其针对箱体类、支架类带垂直面加工要求的工件，它能直接替代繁琐的打表找正流程，把工件的垂直定位精度控制在工艺要求范围内。这款角板采用铸铁材质一体铸造成型，材质本身的减震性能可以在大切削量加工时吸收大部分振动，避免刀具振纹影响工件表面质量，同时铸铁的耐磨性经过时效处理后，长期使用的形位公差保持能力远优于普通焊接结构件。

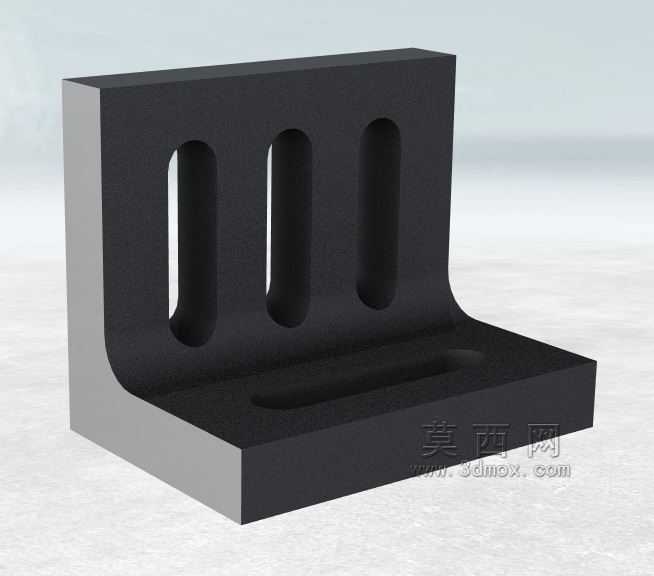

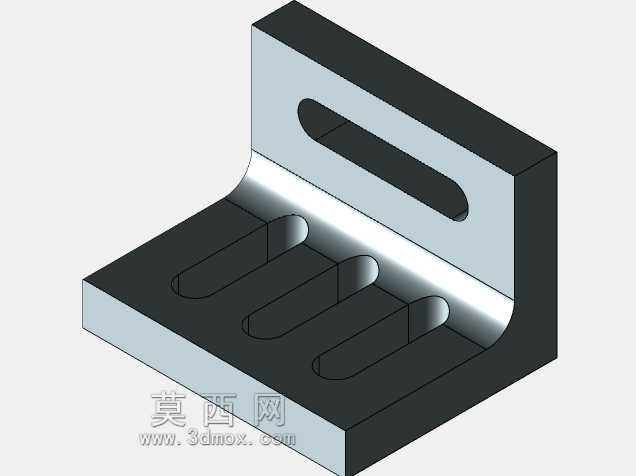

　　从结构设计来看，两个互相垂直的工作平面经过精磨处理，平面度与垂直度公差均按照机床附件的通用精度等级设计，垂直立面上开设的三个长条形腰型孔，是为了适配不同规格的T型螺栓穿过，可根据工件的装夹位置灵活调整压紧点，避免螺栓孔位固定带来的装夹局限性；水平底座上同样开设对应的安装槽，既可以通过螺栓将角板整体固定在机床工作台的T型槽上，也能配合压板实现快速装夹，不需要每次都重新校准角板与机床导轨的平行度。

　　实际车间使用场景中，这类角板常配合平口钳、压板组件使用，当加工工件需要保证两个相邻面的垂直度时，只需将工件的基准面贴紧角板的垂直立面，用压板从腰型孔位置穿入压紧即可，不需要反复调整工件的装夹角度，能大幅缩短单件装夹的辅助时间。针对异形工件的装夹，角板的垂直立面还可以作为百分表的靠表基准，打表检测工件的形位公差时，表座吸在机床主轴上，表头沿角板立面移动就能快速校准机床的坐标原点，减少找正误差。

　　设计这类角板时，首先要考虑的是安装边界的适配性，底座的宽度与立面的高度比例经过力学核算，保证在压紧大尺寸工件时不会出现倾覆力矩，腰型孔的长度覆盖了常规中小型工件的装夹尺寸范围，孔边的倒角处理避免了螺栓穿入时的卡滞，两个垂直面的相交位置做了内凹的让位槽，避免工件的直角棱边与角板内角干涉，保证工件基准面能完全贴紧角板工作面，不会因为毛刺或者棱边干涉导致装夹倾斜。

　　不同于焊接式的直角靠板，铸铁角板的整体刚性更好，在粗加工大进给切削时不会出现弹性变形，长期使用后工作面磨损也可以通过平面磨床重新修磨恢复精度，不需要整体更换，车间日常维护时只需要在工作面上涂抹防锈油避免锈蚀，不需要额外的保养工序。在批量零件加工场景中，同一块角板可以适配多种不同外形的工件装夹，不需要为每种工件单独设计专用夹具，能有效降低工装制作成本，缩短生产准备周期。

　　很多新手钳工在初次使用角板时容易忽略内角让位槽的作用，装夹时强行将工件推到角板内角位置，反而会因为工件棱边的毛刺或者铸造圆角导致工件基准面无法贴实，加工后出现垂直度超差的问题，正确的装夹方式是将工件基准面贴紧角板立面后，用塞尺检查贴合面的间隙，确认无间隙后再锁紧压板，压紧力的方向要垂直指向角板工作面，避免侧向力导致工件移位。另外角板在工作台上安装时，要先将角板底座与工作台面擦拭干净，避免切屑垫在底座下方导致角板倾斜，影响定位精度。

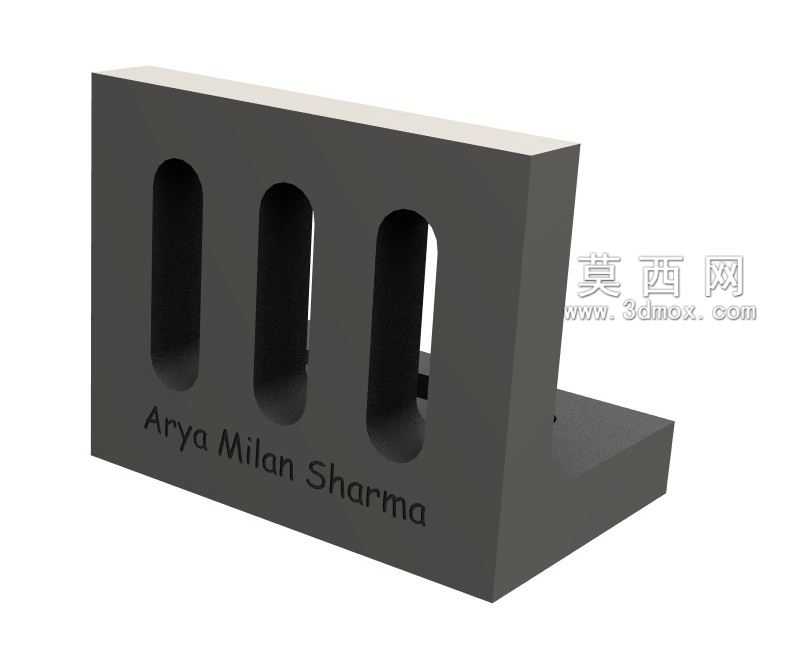

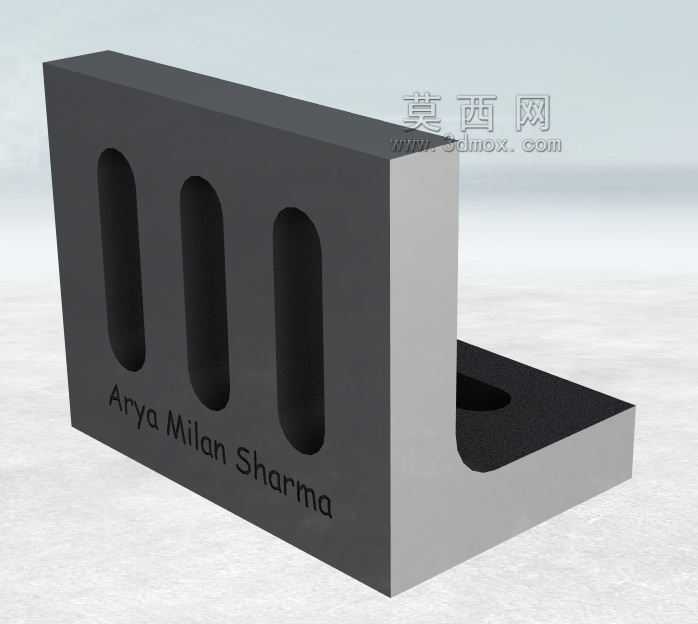

　　从结构优化的角度来看，这款角板的腰型孔采用等宽设计，适配市面上通用的M12、M16机床T型螺栓，不需要定制特殊规格的紧固件，立面与底座的连接处做了加厚处理，避免长期受压紧力导致根部开裂，整体的壁厚均匀，铸造时不容易出现缩孔、砂眼等缺陷，成品率更高。非工作面上的标识区域不影响装夹精度，同时可以方便车间做资产编号管理，避免不同精度等级的角板混用。
