嵌入式微型断路器防护安装壳体结构

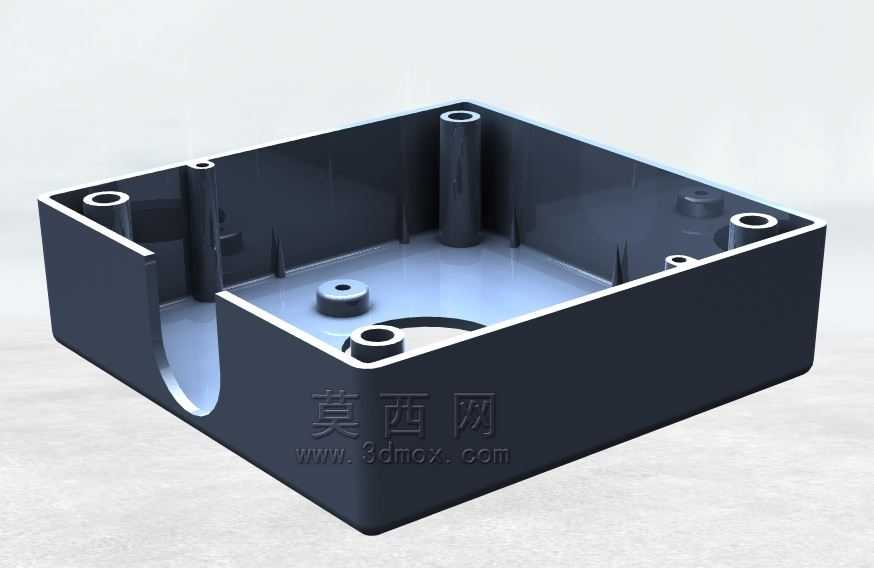

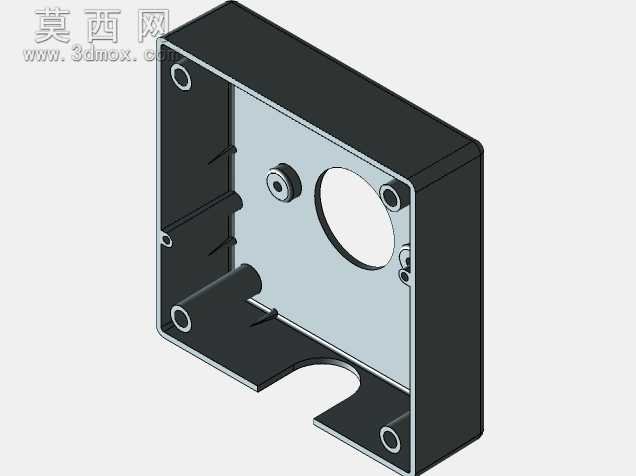

　　这款微型断路器箱壳体是低压终端配电场景里的核心防护部件，日常在民用住宅分户配电、小型商用门店回路保护、工业设备旁侧就近配电点位都能见到它的身影，核心作用是为单回路或多回路微型断路器提供封闭安装空间，隔绝外部粉尘、飞溅液体与意外触碰风险，避免断路器接线端裸露引发的触电、短路故障。从结构设计来看，壳体采用一体式方槽型注塑成型结构，槽体内侧均匀分布的立柱是核心安装定位结构，每根立柱顶端都预留了自攻螺丝安装孔位，对应断路器安装导轨或者内置安装板的固定点位，立柱的高度经过精准核算，刚好能让安装完成后的断路器操作面与上盖装配后预留的操作窗口齐平，既不会因为立柱过高导致上盖无法扣合，也不会因为立柱过低让断路器在壳体内出现晃动。

　　槽体侧壁预留的半圆型缺口是线缆进出的走线位，缺口边缘做了圆弧过渡处理，避免穿线时割破线缆绝缘层，这个缺口的位置对应断路器的进出线端，施工时可以直接将线缆从缺口穿入后接在断路器接线端子上，不需要额外在壳体上开孔，减少现场施工的工作量。壳体的壁厚设计兼顾了结构强度与材料成本，侧壁厚度均匀，避免注塑成型时出现缩痕、翘曲问题，槽体边角处做了小圆弧过渡，既可以降低应力集中导致的壳体开裂风险，也能在装配时避免尖锐边角划伤施工人员。从安装边界来看，壳体的外部长宽尺寸适配常规86型暗装底盒的替换安装需求，也可以直接明装在墙面或者设备机架上，槽体内部的净空尺寸刚好容纳1P到4P宽度的微型断路器，预留的接线空间可以满足6平方及以下线径的线缆弯折需求，

　　不会因为内部空间过于局促导致接线时线缆过度弯折损伤线芯。设计时还考虑了壳体的密封配合，槽体上沿预留了一圈均匀的扣位，用来和上盖紧密扣合，扣合后缝隙均匀，能够满足IP40级别的防护要求，阻挡直径大于1mm的固体异物进入壳体内部，适配干燥室内的配电场景使用。壳体底部的小凸台结构是接地端子的安装位，施工时可以将接地导线固定在这个凸台上，实现壳体的可靠接地，避免壳体因为内部线路绝缘破损带电引发安全隐患。在实际选型使用时，这款壳体可以适配市面上绝大多数主流品牌的微型断路器，不需要额外修改安装孔位，立柱的安装孔位间距符合通用导轨的安装尺寸，既可以用螺丝固定标准DIN导轨，再将断路器卡接在导轨上，也可以直接将断路器通过螺丝固定在立柱上，

　　适配不同的安装习惯。壳体的材质选用常规的电气绝缘阻燃材料，满足低压配电设备的阻燃要求，即使内部线路出现拉弧打火，也不会引燃壳体造成火势蔓延。槽体内部的加强筋结构沿着侧壁与立柱连接位置分布，既可以提升壳体的整体抗形变能力，在墙面不平整时明装也不会因为螺丝锁紧力导致壳体变形挤压内部断路器，也能在注塑成型时减少材料的收缩变形，提升成品的尺寸精度。走线缺口的尺寸设计同时考虑了多根线缆并行穿入的需求，最多可以同时容纳4根6平方线缆进出，满足多回路断路器的接线需求，缺口位置还预留了盖板安装槽，不需要使用的走线缺口可以用配套的挡板封堵，提升壳体的防护等级。
