内燃机活塞头结构设计方案

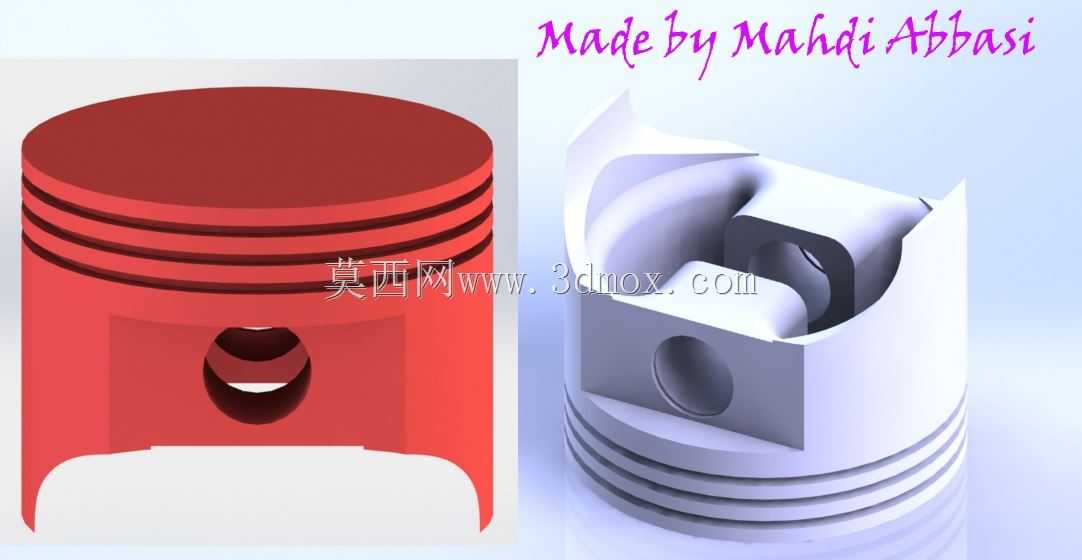

活塞头是内燃机核心往复运动部件，直接决定动力输出效率与整机运行可靠性，广泛应用于车用汽油机、柴油机、通用小型动力机械、工程机械动力单元等场景，是将燃料燃烧热能转化为机械动能的核心承载构件。在实际工况中，活塞头需要承受燃烧室内瞬时高温高压燃气的冲击，同时在气缸内完成高频往复运动，配合活塞环完成燃烧室密封、热量传导、动力传递的核心功能。本次设计的活塞头采用分体式结构展示，清晰呈现了顶部燃烧室、环槽区域、销座结构的完整设计逻辑。顶部采用平顶优化构型，能够在保证燃烧室压缩比符合设计要求的前提下，最大化降低燃气流动阻力，让燃烧过程中的火焰传播更均匀，减少局部爆震风险，同时平顶结构的加工工艺性更优，能够降低量产阶段的加工成本与形位公差控制难度。头部环槽区域设计有多道环形槽结构，用于安装气环与油环，气环负责密封燃烧室内的高压燃气，避免燃气下窜至曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧造成积碳与排放超标，环槽的尺寸精度与位置度直接决定活塞环的密封效果与使用寿命，设计中预留了足够的热膨胀间隙，避免高温工况下环槽卡滞导致的密封失效。活塞销座区域采用加强筋过渡结构，将活塞顶部承受的燃气压力均匀传递至活塞销，再通过连杆传递至曲轴输出动力，销座孔的同轴度、表面粗糙度都经过优化设计，能够降低活塞销工作过程中的磨损，同时销座与头部的过渡区域采用大圆角过渡，有效分散应力集中点，避免高频交变载荷下出现疲劳开裂问题。在安装边界上，活塞头的外径尺寸与对应气缸内径保持高精度配合，裙部的导向长度经过匹配计算，能够保证往复运动过程中的姿态稳定，避免出现偏磨、敲缸等异常工况，活塞销孔的中心高度、孔径尺寸与对应连杆小头、活塞销的尺寸完全匹配，能够直接适配同排量机型的装配需求，无需额外修改即可完成装机测试。设计过程中充分考虑了高温工况下的材料热变形特性，各部位的壁厚采用差异化设计，顶部壁厚满足高温强度要求，环槽区域壁厚保证刚度，销座区域通过结构加强提升承载能力，整体重量经过轻量化优化，降低往复运动惯性力，减少曲轴连杆机构的运行负荷，提升整机的转速响应速度与运行平顺性。
