精密啮合传动齿轮泵组件结构设计

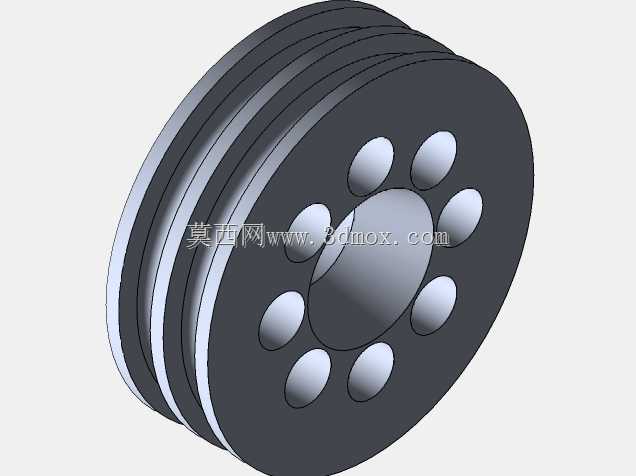

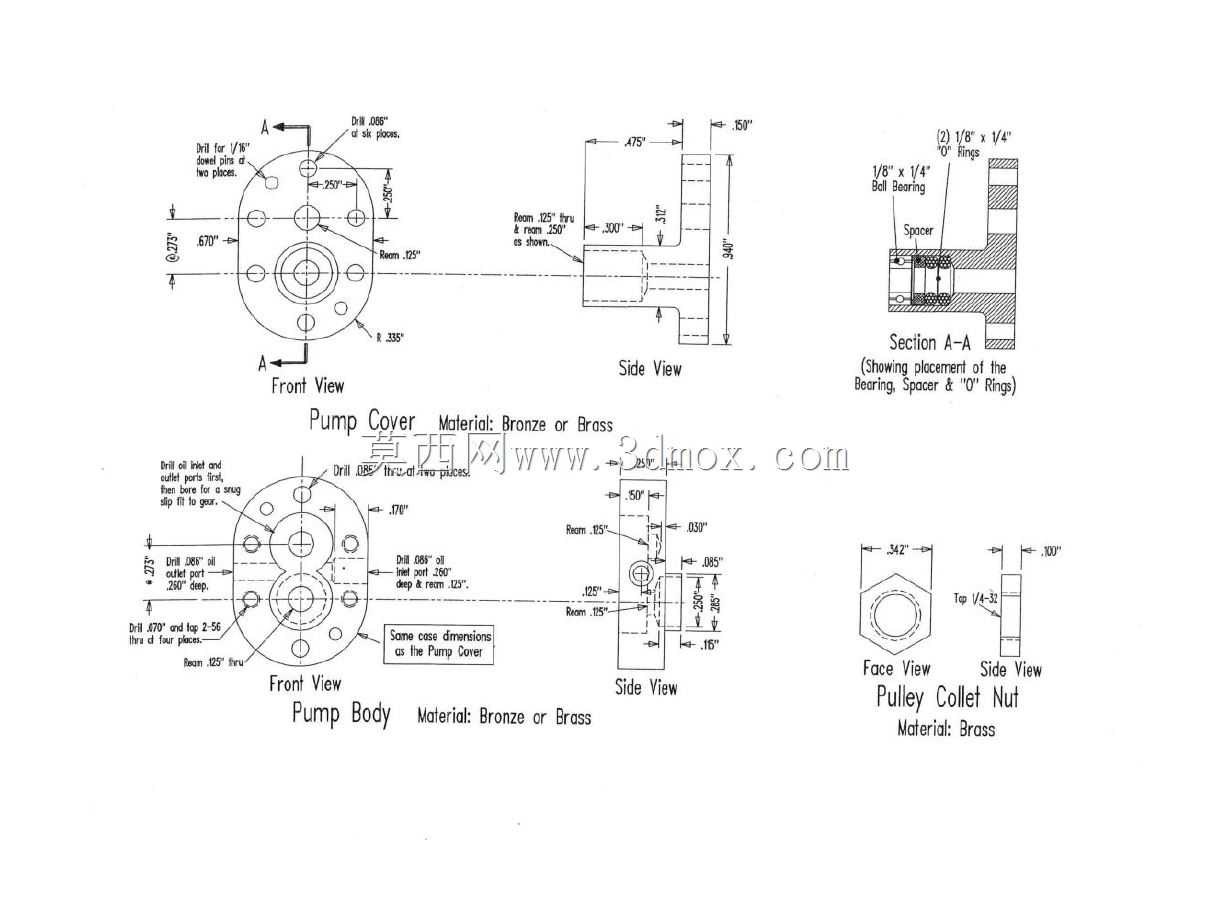

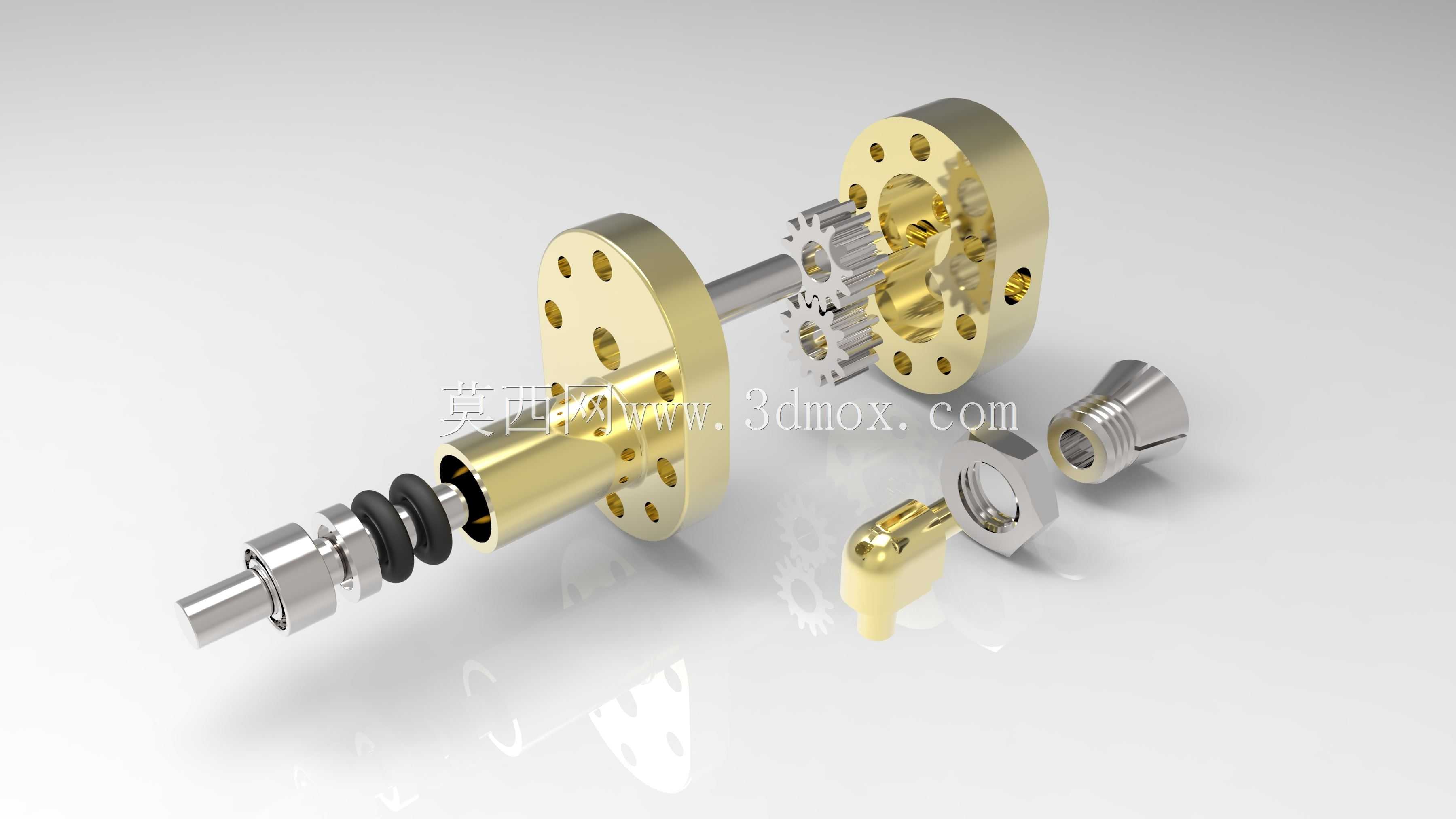

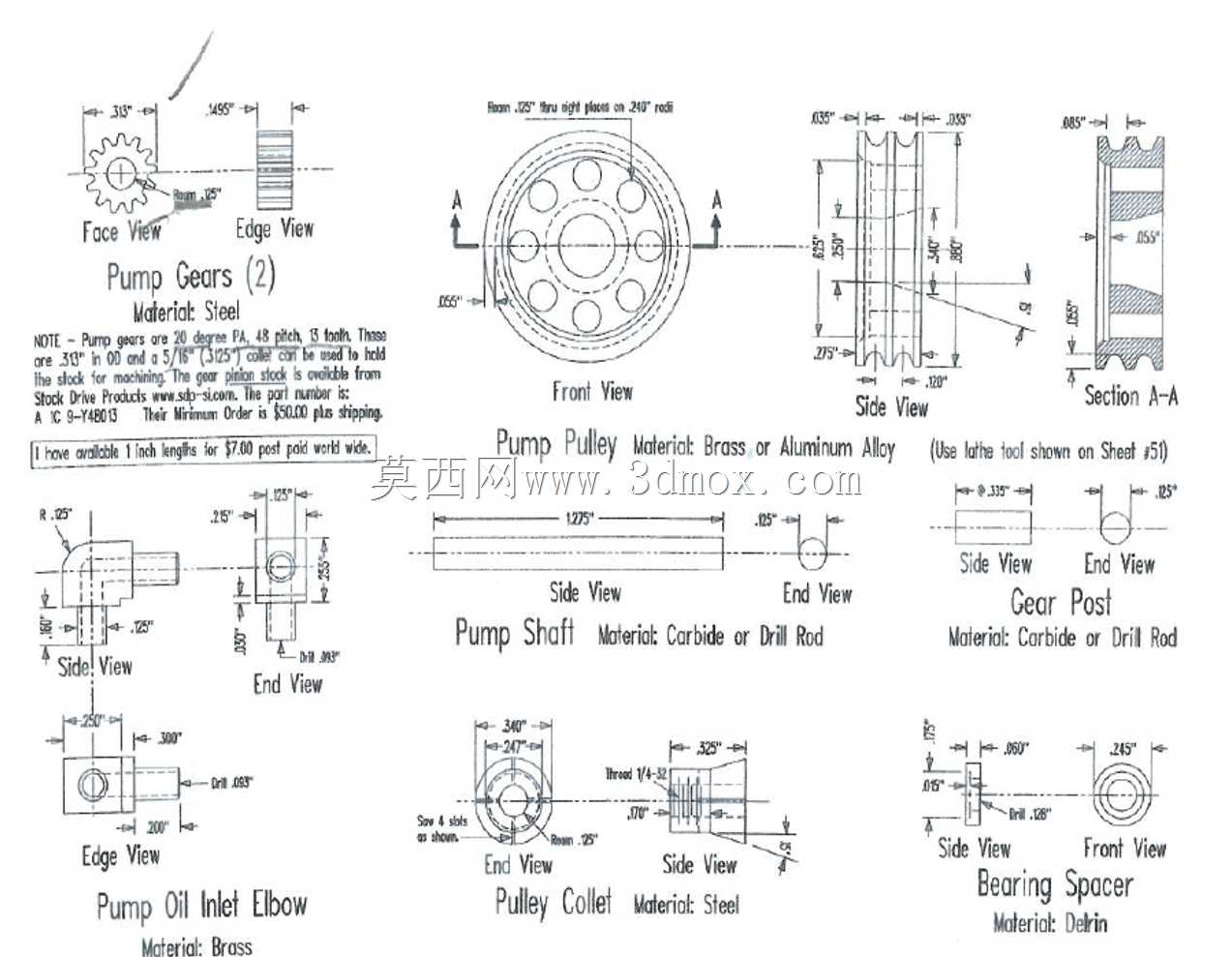

这套齿轮传动组件核心应用于小型流体输送场景，常见于微型液压动力单元、精密润滑供油系统、小型计量输料设备当中，能够在紧凑的安装空间内实现稳定的流体增压与输送功能，适配低压工况下的连续作业需求，可输送粘度范围较宽的润滑介质、工业油料或低腐蚀性流体，在小型自动化设备、精密机床润滑回路、实验仪器流体控制模块中都能见到这类结构的实际应用。整套组件采用同轴式布局设计，核心传动部分为一对互相啮合的圆柱直齿轮，齿轮与两端带安装孔的法兰端盖配合，端盖面上的定位孔严格按照安装基准排布，能够直接通过紧固件固定在设备安装基面之上，无需额外设计转接支架，有效缩减了设备整体的安装占用空间。输入端设计有快接式轴头结构，配套的锁紧螺母、密封胶圈、弹性卡件依次排布在轴段对应位置，既能够保证动力输入过程中的同轴度，又可以通过胶圈实现腔体与外部的密封隔离，避免输送介质从轴端缝隙渗漏，同时快接结构能够快速对接外部动力源，大幅降低现场装配的操作难度。设计过程中重点考量了齿轮啮合的间隙控制，齿轮齿廓采用渐开线修形处理，既保证传动过程中齿面接触均匀，减少运转过程中的磨损与噪音，又能让齿轮啮合形成的密闭容腔实现连续的容积变化，完成介质的吸入与加压排出动作。两端法兰端盖的厚度经过反复校核，既能够为齿轮轴提供足够的支撑刚度，避免高速运转时轴段出现挠性变形，又控制了整体组件的轴向尺寸，适配狭小空间内的安装需求。组件附带的出油接头采用锥面密封结构，能够直接对接标准规格的输油管路，无需额外加工密封面，配套的锁紧螺母可以快速调整接头的安装角度，适配不同走向的管路排布。整套结构的所有外露金属件都采用了统一的表面处理工艺，既提升了零件的防锈抗腐蚀能力，又让整体外观保持一致的金属质感，在满足功能需求的同时兼顾了设备装配后的视觉整体性。在安装边界上，组件的最大径向尺寸不超过两端法兰的外圆直径，轴向尺寸从输入端轴头到出油接头端面预留了足够的操作空间，紧固件安装位置避开了周边管路与线路的排布区域，装配时可以直接从正面完成所有紧固件的锁紧操作，后期维护拆解时也无需拆卸周边关联部件，能够单独将整套泵芯组件取出检修，大幅降低了后期运维的时间成本。
