汽车通风打孔式制动盘结构设计

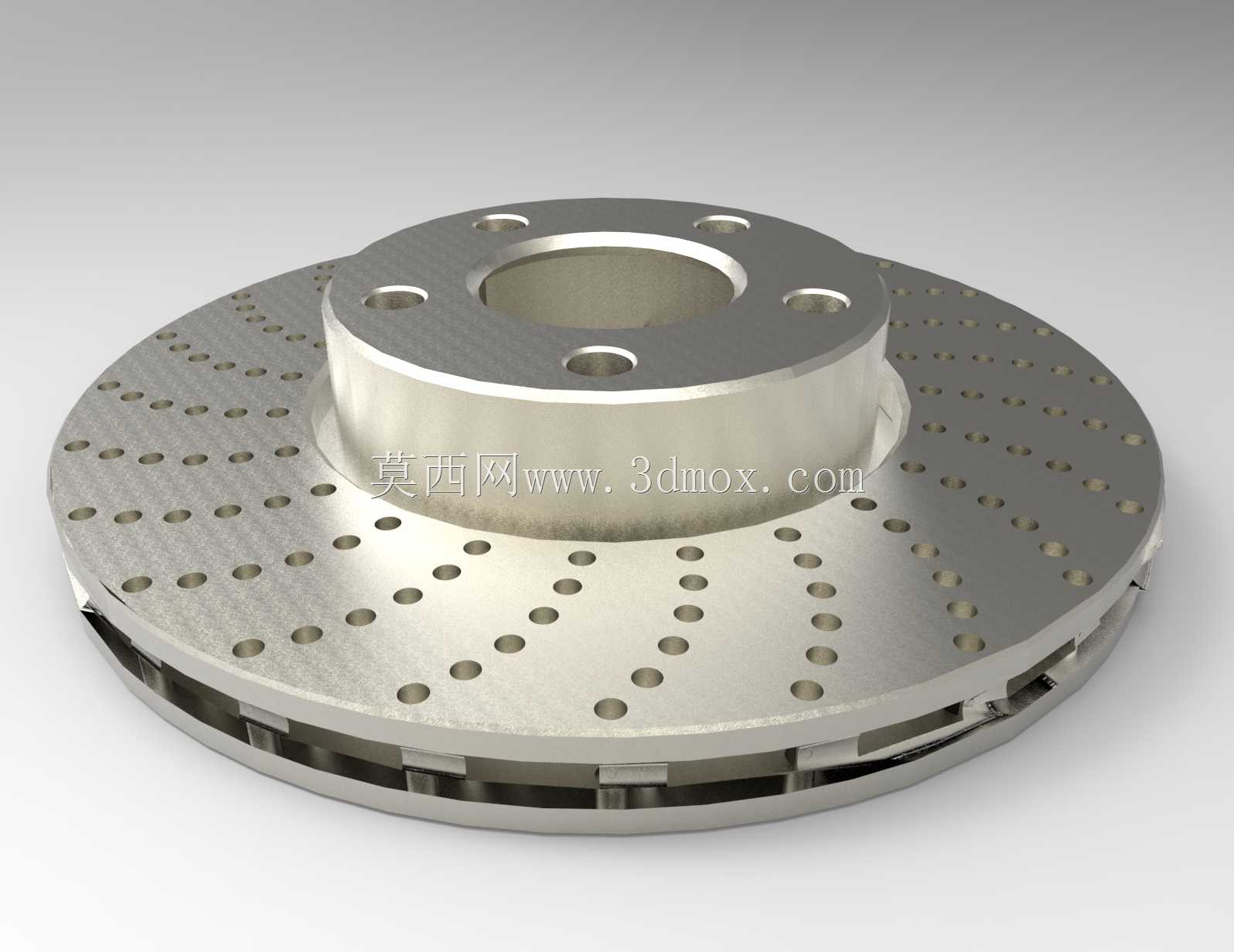

这款制动盘是汽车制动系统的核心安全部件，主要应用于乘用车辆、轻型商用车辆的前轮或四轮盘式制动系统中，安装在车轮轮毂位置，与制动卡钳配合完成车辆行驶过程中的减速、驻车制动动作，是保障车辆行驶安全、缩短制动距离的关键执行部件。在实际车辆运行场景中，制动盘需要承受制动卡钳夹紧时产生的巨大摩擦力，将车辆行驶的动能转化为热能散出，因此其结构设计直接决定了制动效能的稳定性与连续制动的抗热衰减能力。该制动盘采用双层通风式结构设计，两层摩擦盘面之间设置有径向分布的通风导流通道，车辆行驶时气流可从盘体中心区域进入通风道，顺着径向结构从盘体外缘甩出，形成主动风冷散热回路，相比实心制动盘可提升40%以上的散热效率，有效避免连续制动时盘面温度过高引发的制动效能衰退问题。摩擦工作表面采用规则阵列的打孔设计，这些通孔一方面可以增加盘面的空气接触面积进一步提升散热效率，另一方面可以在制动摩擦过程中排出摩擦产生的粉尘碎屑，同时在湿滑路面行驶时可快速破除盘面水膜，避免水滑现象导致的制动滞后，保障雨天行车的制动响应速度。盘体中心的安装毂采用一体化铸造成型后精加工处理，安装端面上均匀分布五个螺栓安装孔，孔位精度严格匹配主流乘用车型的轮毂安装孔距标准，安装接合面经过平面度精加工处理，可保证安装后盘体的端面跳动量控制在极小范围内，避免制动时出现方向盘抖动、制动踏板震脚的问题。设计过程中充分考虑了安装边界的适配性，中心定位孔的直径尺寸符合通用轮毂轴承的定位轴径标准，安装毂的轴向高度匹配常规转向节与轮毂的装配空间，不会与周边的悬架部件、转向拉杆发生运动干涉，摩擦盘面的外径尺寸适配15-17寸常规轮毂的安装空间，通风道的截面形状经过流体力学优化，在保证结构强度的前提下最大化通风流量，同时盘体整体做了等强度设计，摩擦区域的厚度均匀一致，长期使用磨损后可支持多次光盘修复，延长部件的使用寿命。
