汽车浮动卡钳式盘式制动结构设计

该盘式制动器是乘用车辆行车制动系统的核心执行部件，主要应用于家用轿车、城市SUV等常规道路行驶车辆的前轮或四轮制动回路中，承担车辆行驶过程中的减速、驻车辅助以及紧急工况下的制动力输出功能，是保障车辆行驶安全的关键安全部件。在实际行车场景中，当驾驶员踩下制动踏板时，制动液通过管路传递压力，推动卡钳内部的活塞动作，将两侧的制动摩擦片压紧在随车轮同步转动的刹车盘端面，依靠摩擦片与刹车盘之间的滑动摩擦力将车轮的转动动能转化为热能耗散，从而实现车辆的减速直至停驶，相比传统鼓式制动器，该结构具备散热效率高、制动热衰退小、涉水后制动恢复快、制动间隙自调整便捷的显著优势。

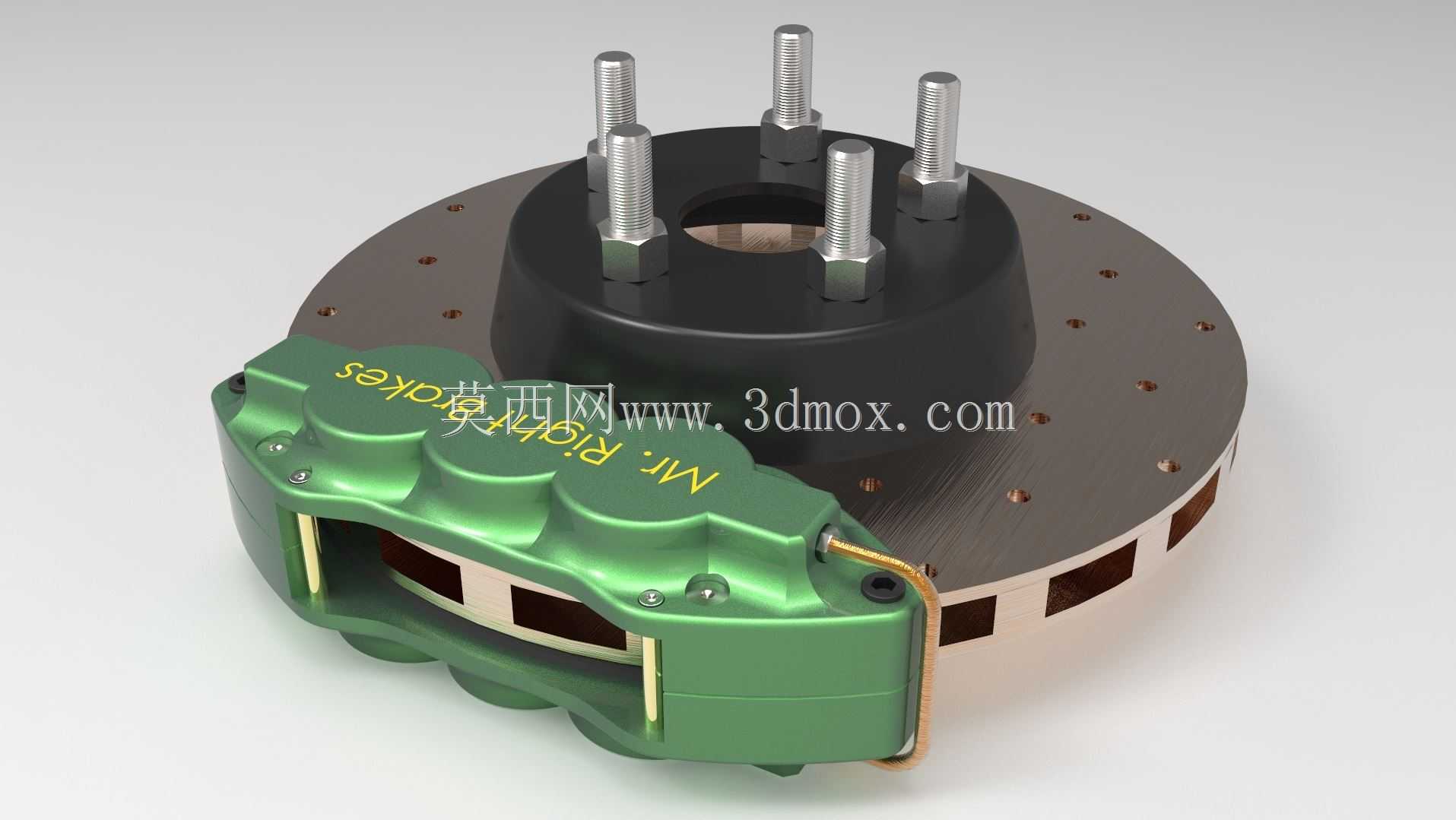

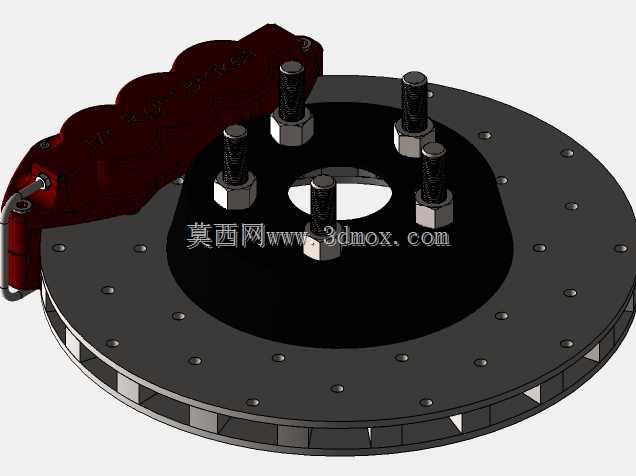

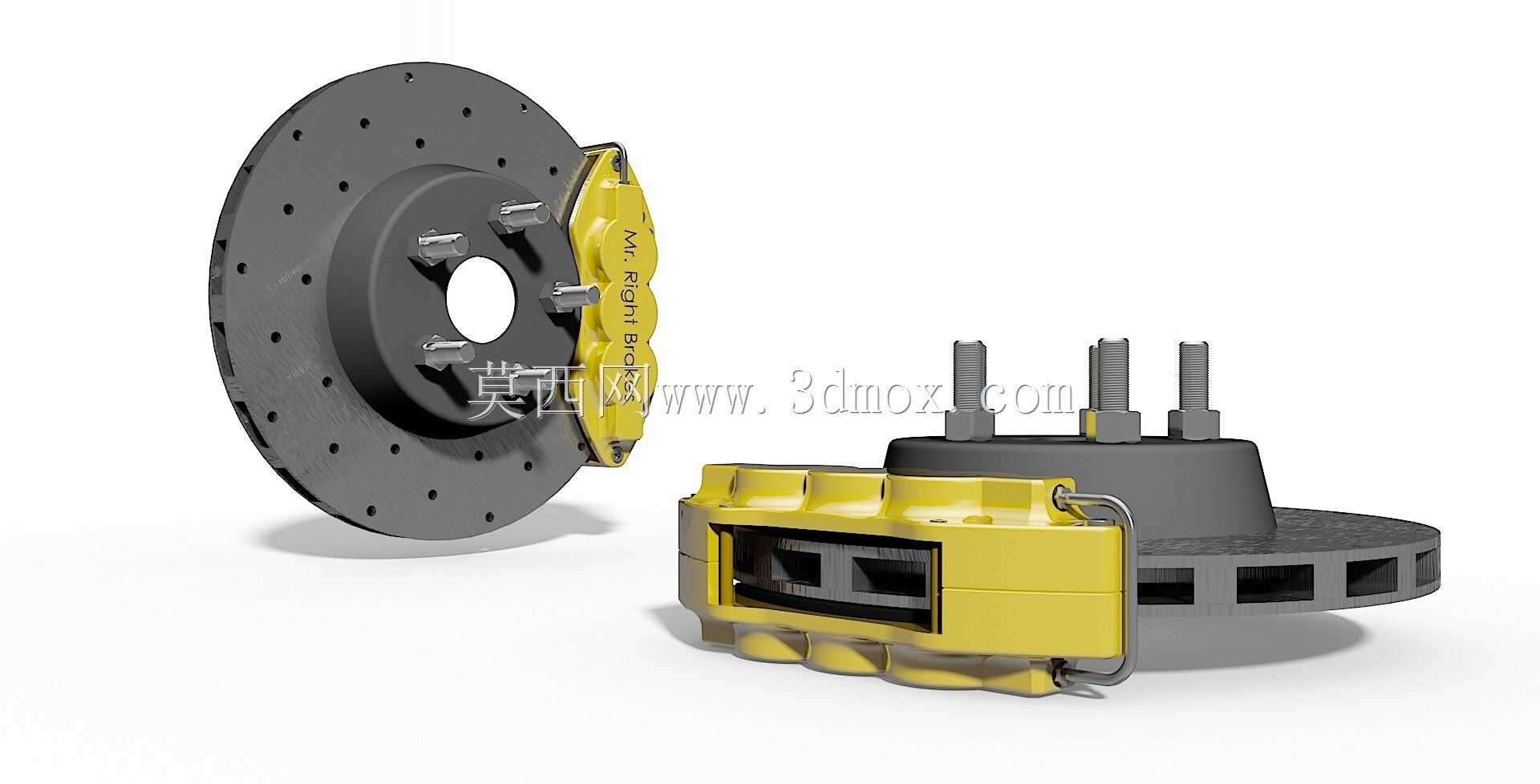

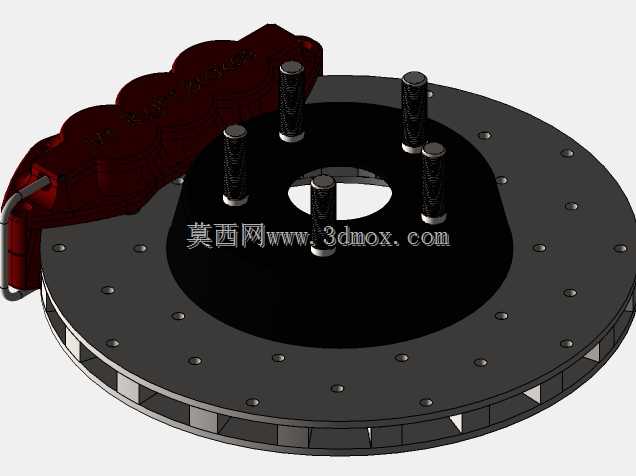

从产品功能特性来看，该结构采用浮动式卡钳设计，卡钳本体可沿安装导向销做轴向滑动，仅需在卡钳单侧设置液压活塞即可实现两侧摩擦片的同步压紧，相比固定式对置活塞卡钳结构更紧凑、整体重量更轻，同时降低了液压回路的密封设计难度；刹车盘采用带通风槽的钻孔式结构，盘面沿圆周方向分布多组贯通通风通道与散热钻孔，车辆行驶时气流可快速穿过通风槽带走制动摩擦产生的热量，避免长时间连续制动导致摩擦片过热失效，盘面的钻孔还可快速排走制动过程中摩擦片磨损产生的粉尘以及雨天路面积水，保证摩擦面的接触稳定性；卡钳外侧设置有硬质导油管结构，用于布置驻车制动的机械拉索或制动液管路，避免行驶过程中管路被车轮带起的碎石磕碰损坏。

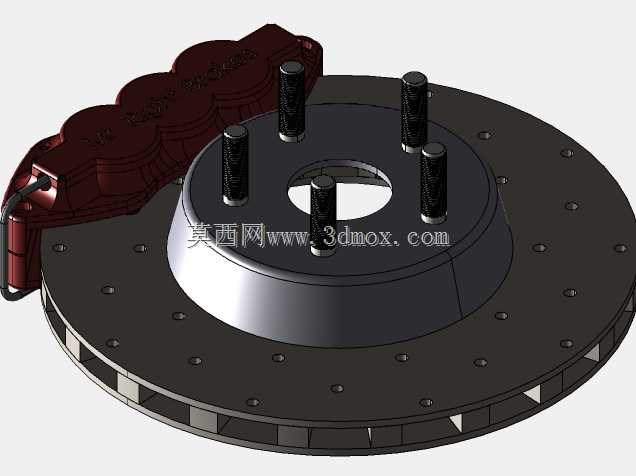

在设计思路上，该结构优先考虑安装适配性与制动可靠性，安装法兰面设置五根均布的轮毂固定螺栓，匹配主流乘用车辆的轮毂轴承单元安装孔位，安装时仅需将制动器法兰与轮毂轴承定位面贴合，锁紧固定螺栓即可完成径向与轴向定位，无需额外调整安装同轴度；卡钳与安装支架之间采用带防尘套的导向销连接，导向销表面做镀硬铬处理降低滑动阻力，防尘套可阻挡泥沙、灰尘进入滑动副，避免卡钳卡滞导致的制动偏磨、拖滞问题；摩擦片背板设置有减震消音片，可缓冲制动压紧过程中的冲击振动，降低制动异响的发生概率。

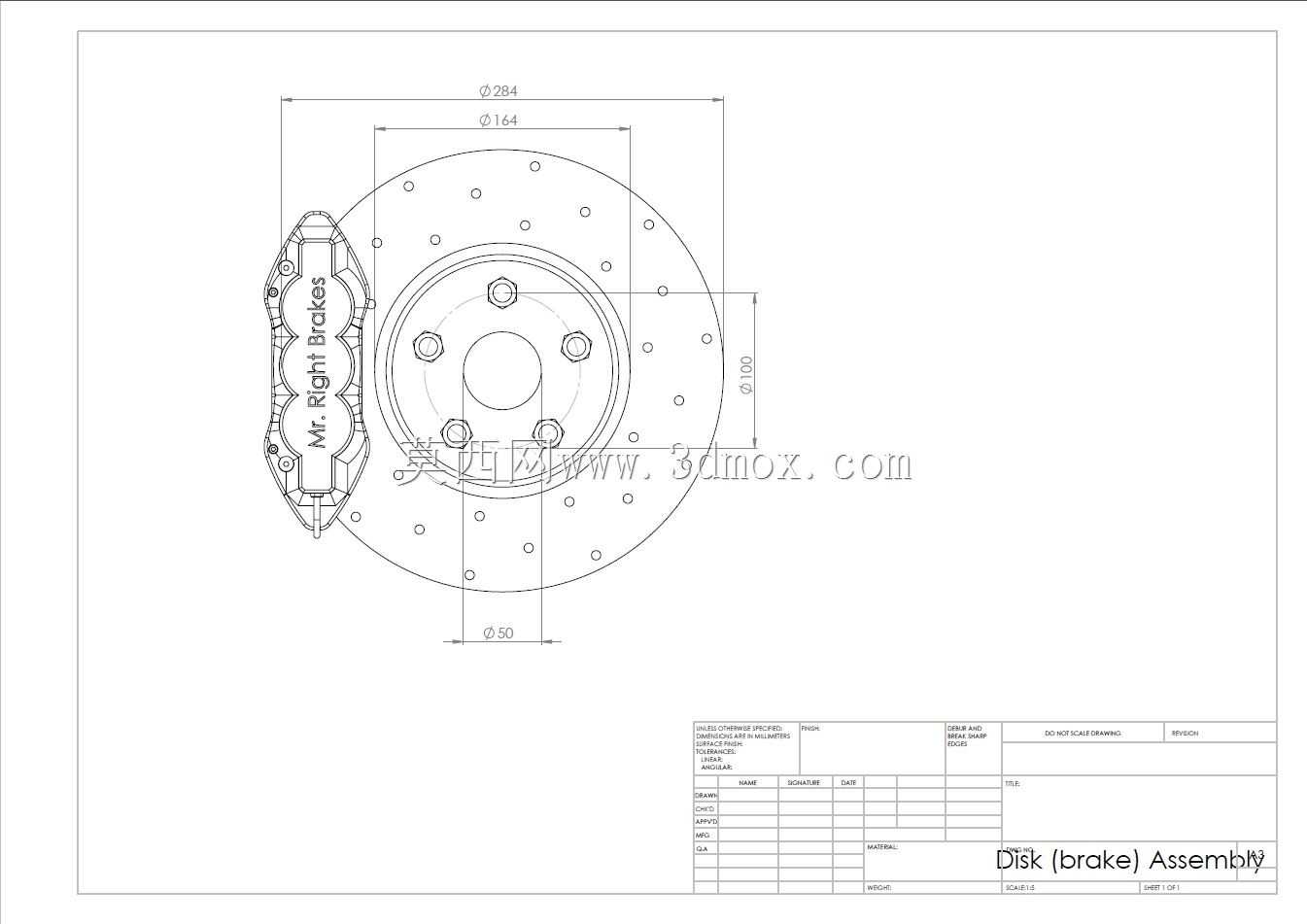

从安装边界尺寸来看，该制动器刹车盘外径适配16-18寸轮毂安装空间，整体轴向厚度控制在常规家用车转向节的安装间隙范围内，卡钳本体的外轮廓避让了轮毂内侧的平衡块安装区域与转向拉杆的运动轨迹，在车轮上下跳动、转向动作过程中不会与周边悬架、转向部件发生运动干涉；制动管路接口采用标准公制螺纹规格，可直接匹配整车通用的制动硬管、软管接头，无需额外设计转接结构，能够大幅降低整车底盘制动系统的匹配开发周期。
