高精密车用涡轮增压装置结构设计

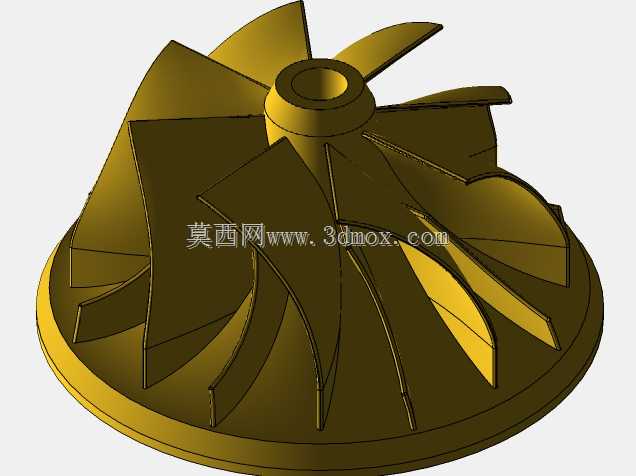

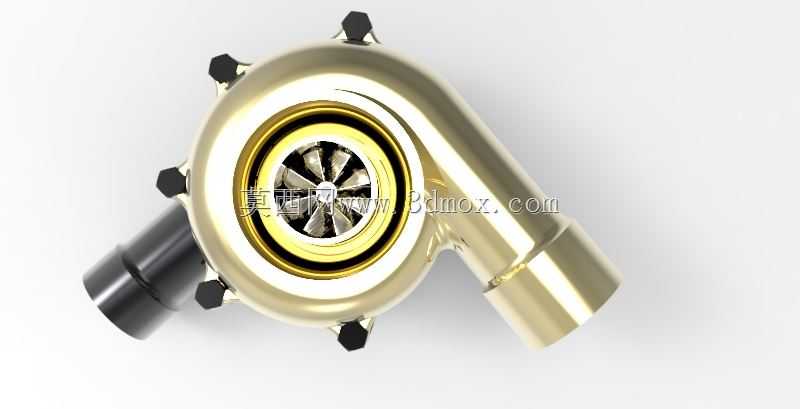

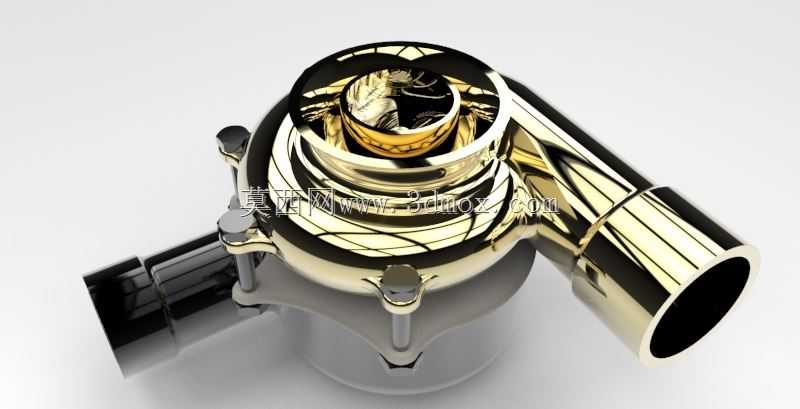

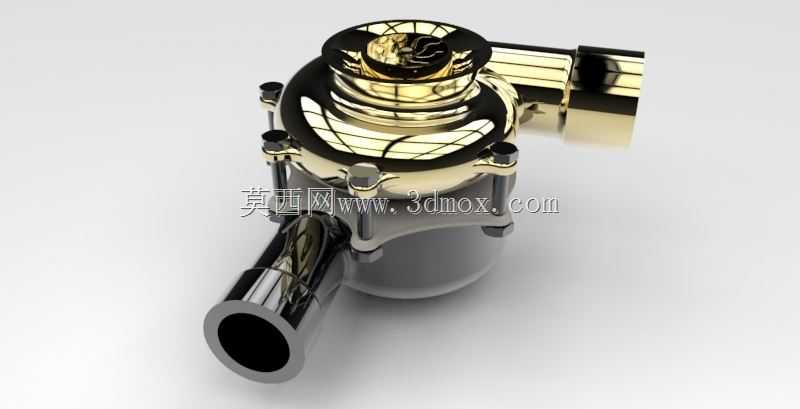

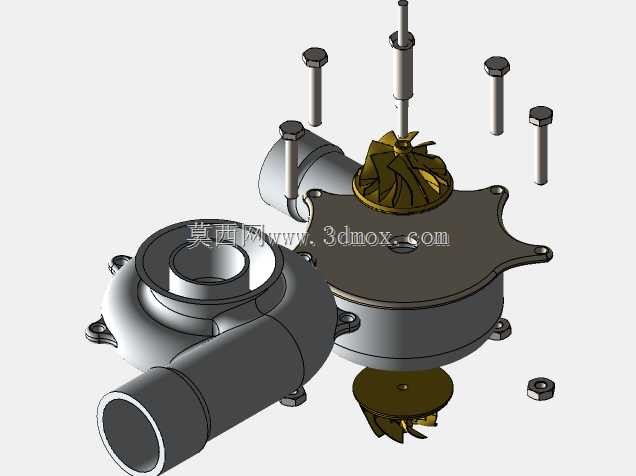

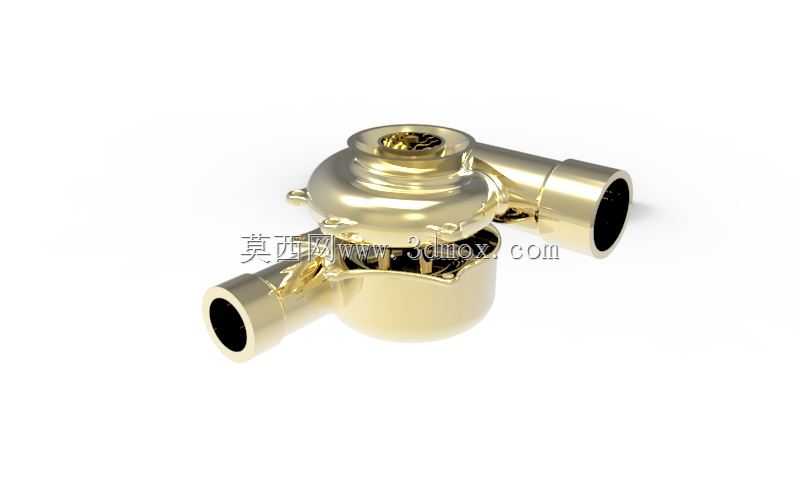

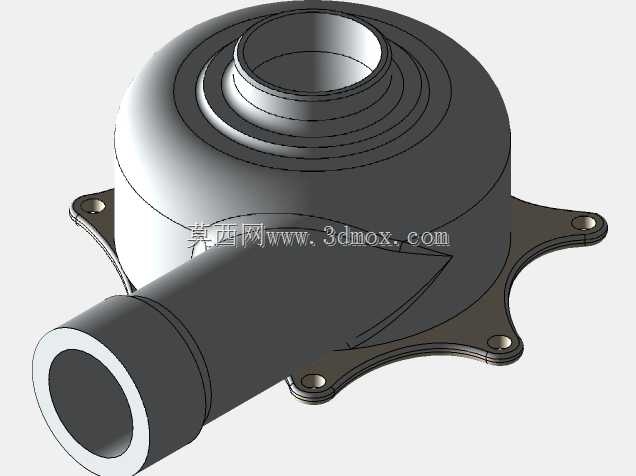

这款涡轮增压装置主要应用于车用内燃机动力系统，可适配小排量乘用车、轻型商用车的汽油或柴油发动机，在不增加发动机排量的前提下大幅提升动力输出上限，同时优化燃油燃烧效率，降低高负荷工况下的污染物排放，是当前内燃机节能减排技术路线中的核心配套部件。在实际车辆运行场景中，该装置串联在发动机进气与排气回路之间，利用发动机排出的高温高压废气驱动涡轮端叶轮高速旋转，同轴带动压气机端叶轮将进入气缸的新鲜空气预先压缩，提升进气密度，让每个工作循环内气缸可以喷入更多燃油充分燃烧，相比同排量自然吸气发动机可提升30%-40%的最大功率，同时改善低转速区间的扭矩输出特性，缓解小排量发动机低速动力不足的问题，适配城市道路频繁启停、高速巡航超车、重载爬坡等多元用车场景的动力需求。从功能特性来看，该装置采用双浮动轴承支撑结构，可承受最高每分钟十几万转的转子转速，壳体采用耐高温铸钢材质打造，能够耐受排气端近千摄氏度的持续高温，压气机壳体采用轻量化铝合金材质降低整体自重，中间体设置有独立的润滑油道与冷却水道，可在高转速运行时持续为轴承、密封组件提供润滑与散热，避免高温工况下出现机油碳化、轴承抱死的故障，旁通阀结构可在发动机高转速高负荷状态下旁通部分废气，控制增压压力在合理区间，避免增压值过高导致发动机爆震、机件过载损坏。在设计思路上，该模型严格遵循车用涡轮增压器的实际工程逻辑，涡轮端流道采用渐扩式蜗壳结构，最大化利用废气动能驱动叶轮，压气机端流道经过气动优化，降低进气阻力与湍流损失，转子组件做了动平衡优化设计，减少高转速下的振动与噪音，密封组件采用双道活塞环结构，避免润滑油进入压气机或涡轮腔造成机油消耗异常、进气污染问题。外形与安装边界方面，该装置整体采用紧凑式蜗壳布局，压气机进气口、排气口与涡轮排气口的法兰接口尺寸符合主流小排量发动机的配套安装标准，中间体上的机油进出口、冷却水接口位置预留了充足的管路安装空间，安装支架的固定孔位可直接适配对应发动机的排气侧安装位，整体外形轮廓避开了发动机周边的管路、线束布局空间，无需对发动机舱周边部件做额外改装即可完成适配安装，兼顾了性能表现与装车适配性。
