摩托车螺旋弹簧液压减震器结构设计

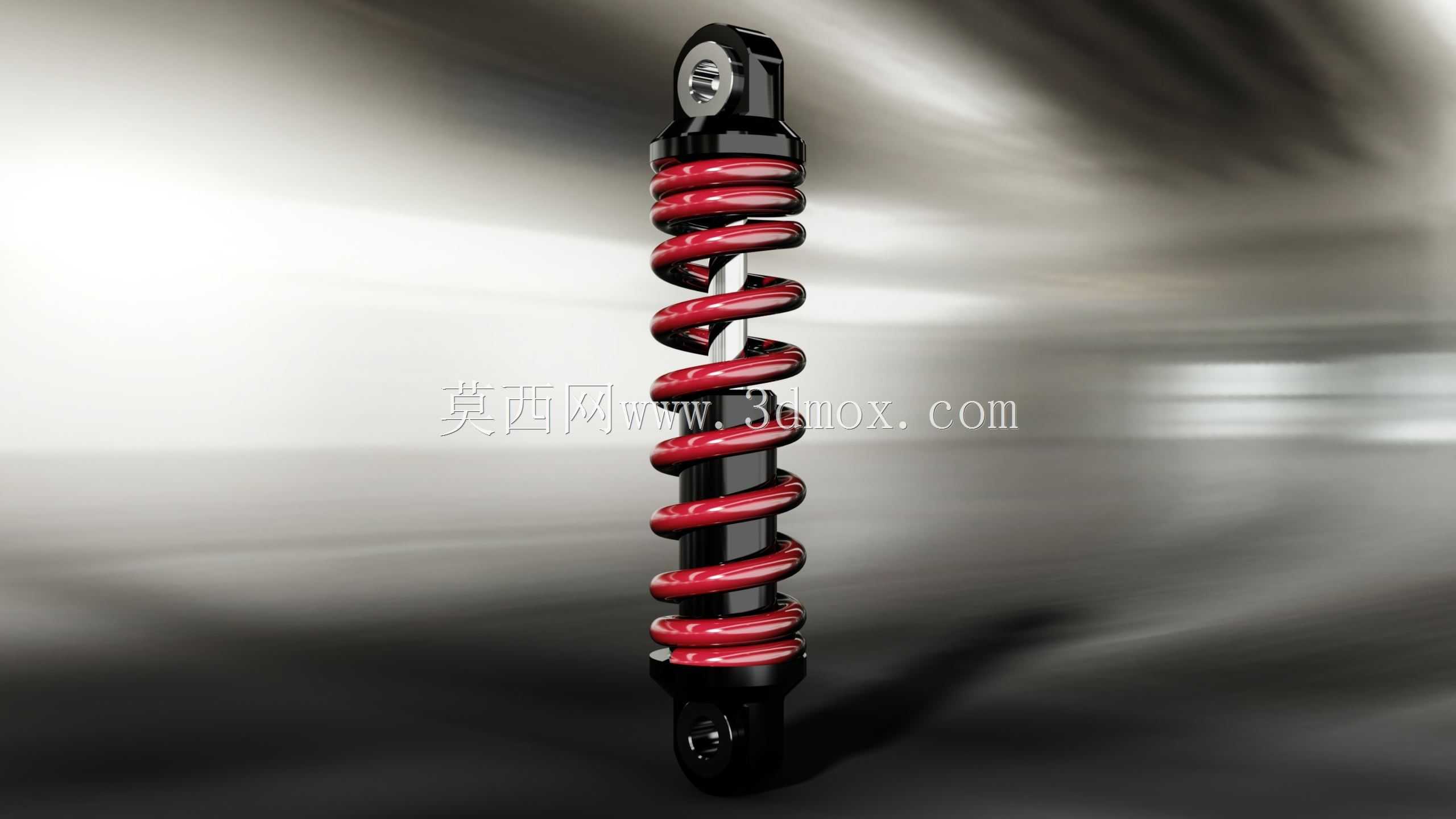

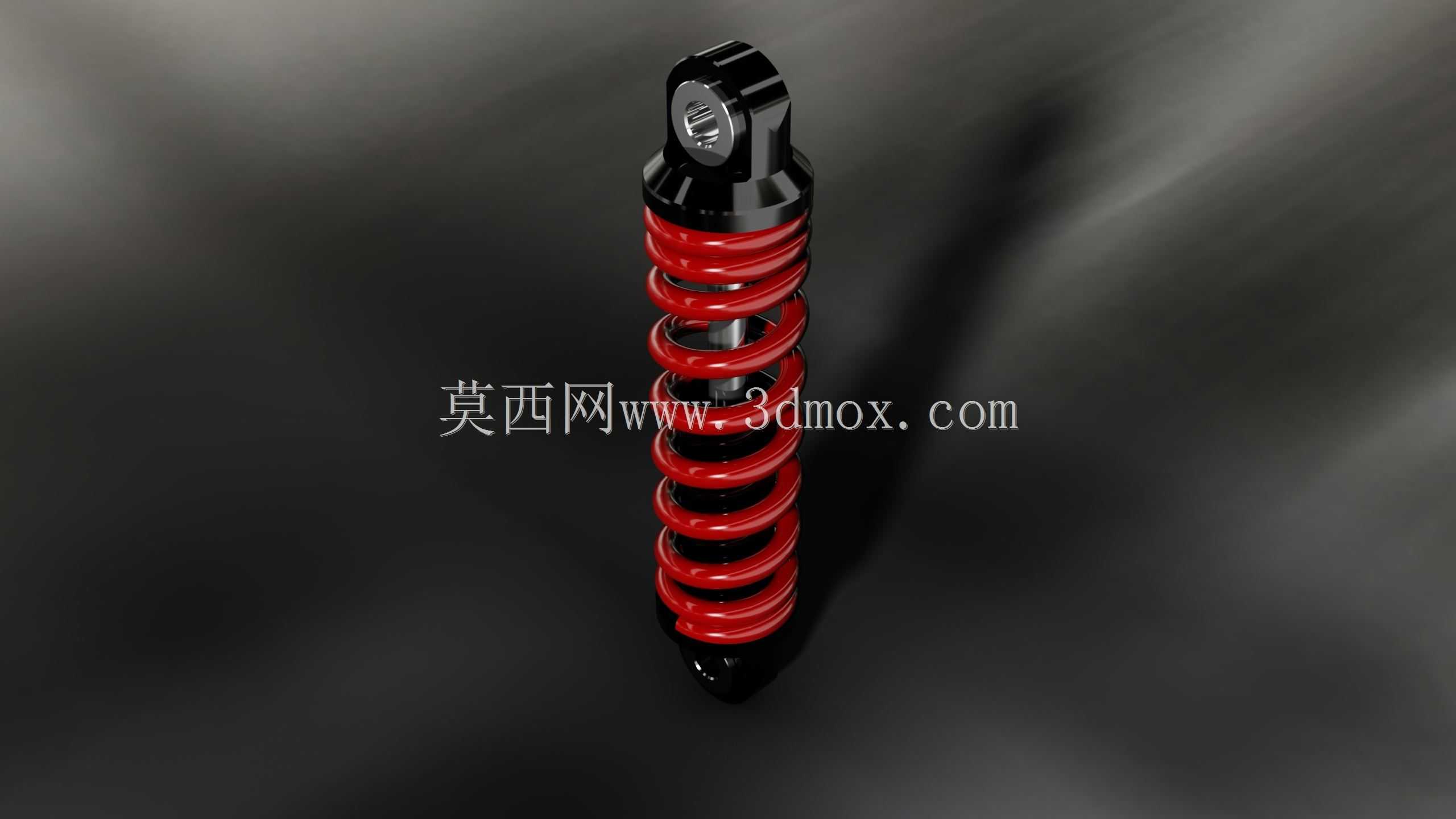

这款螺旋弹簧式减震部件，广泛应用在两轮摩托车、电动自行车、全地形越野车以及小型代步机动车的前后悬挂系统中，是行走机构里承担缓冲吸能核心作用的关键部件，同时也可适配在小型工业搬运设备、低速非道路作业机械的行走悬挂位置，用来抵消路面起伏带来的冲击载荷，避免刚性冲击直接传递到车架与驾乘位置，提升行驶过程的平顺性与结构耐用性。在实际使用场景中，当车辆经过颠簸路面、减速带或者坑洼区域时，车轮受到的竖向冲击力会首先传递到减震器下端的安装吊耳，此时套在阻尼杆外侧的红色螺旋弹簧会率先产生压缩形变，将瞬间的冲击动能转化为弹簧的弹性势能进行存储，避免冲击力直接刚性传导；而内置的液压阻尼结构则会在弹簧回弹的过程中提供稳定的阻尼力，控制弹簧的往复伸缩节奏，避免出现多余的弹跳余震，让车轮能够始终保持与路面的有效贴合，既保障驾乘的舒适感，也能提升行驶过程中的操控稳定性，避免因车轮弹跳离地出现抓地力不足的安全隐患。在设计思路上，这款减震器采用了同轴集成式的布局结构，将阻尼油缸、活塞杆、螺旋弹簧以及上下安装端点整合在同一条竖向轴线上，整体结构紧凑没有多余的外凸结构，能够适配多数车型前叉、后平叉位置的狭窄安装空间。弹簧部分采用了等节距的圆柱螺旋弹簧设计，弹簧丝直径、弹簧中径以及有效圈数经过匹配计算，能够在常规承载范围内提供线性的刚度输出，既不会因为刚度过大导致缓冲效果生硬，也不会因为刚度过小出现打底、触底的情况；弹簧表面采用了醒目的红色涂装处理，既可以起到防锈防腐蚀的保护作用，也能在整车外观中形成视觉点缀。上下两端的安装结构采用了带衬套的吊耳式设计，上端吊耳通过连接销轴与车架主体铰接，下端吊耳与车轮侧的摇臂结构铰接，铰接位置内置的橡胶衬套可以过滤掉微小的高频振动，同时允许减震器在工作过程中随悬挂摆动产生小幅度的角度偏转，避免出现卡滞、别劲的情况。从安装边界来看，这款减震器的整体长度适配常规中小排量代步车型的悬挂行程需求，最大压缩长度与最大伸长长度的差值覆盖了日常行驶场景下的悬挂跳动范围，安装吊耳的销轴孔径、两个吊耳的同轴度都按照通用配套尺寸设计，能够直接替换同规格的原厂减震部件，不需要对车架结构做额外的改装调整；阻尼油缸的外径尺寸控制在合理范围内，不会在车轮上下跳动过程中与周边的挡泥板、车架管材、刹车管线等部件产生运动干涉。在细节设计上，减震器的活塞杆表面做了高精度的抛光处理，搭配油缸内部的密封组件，既可以降低阻尼油的渗漏风险，也能减少活塞杆往复运动过程中的摩擦阻力，让阻尼力的输出更加线性顺滑；弹簧上下两端都做了并圈磨平处理，保证弹簧端面与上下弹簧座的贴合面积足够均匀，避免弹簧在压缩过程中出现偏斜、侧向力过大的问题，延长整体结构的使用寿命。
