自动离心式离合器传动结构设计

离心离合器是依靠离心力实现自动接合与分离的传动部件，广泛应用于小型通用动力设备、园林机械、摩托代步车辆、小型发电机组以及部分轻工输送设备的动力传输环节，能够在动力端转速达到设定阈值时自动完成动力接合，转速回落至阈值以下时自动切断动力传输，无需额外操控机构即可实现动力的通断控制，大幅简化了小型动力设备的操控逻辑，降低了操作人员的操作强度，同时能在设备启动阶段减少动力端的启动负载，避免带载启动对动力源造成的冲击损伤，有效延长动力单元的使用寿命。

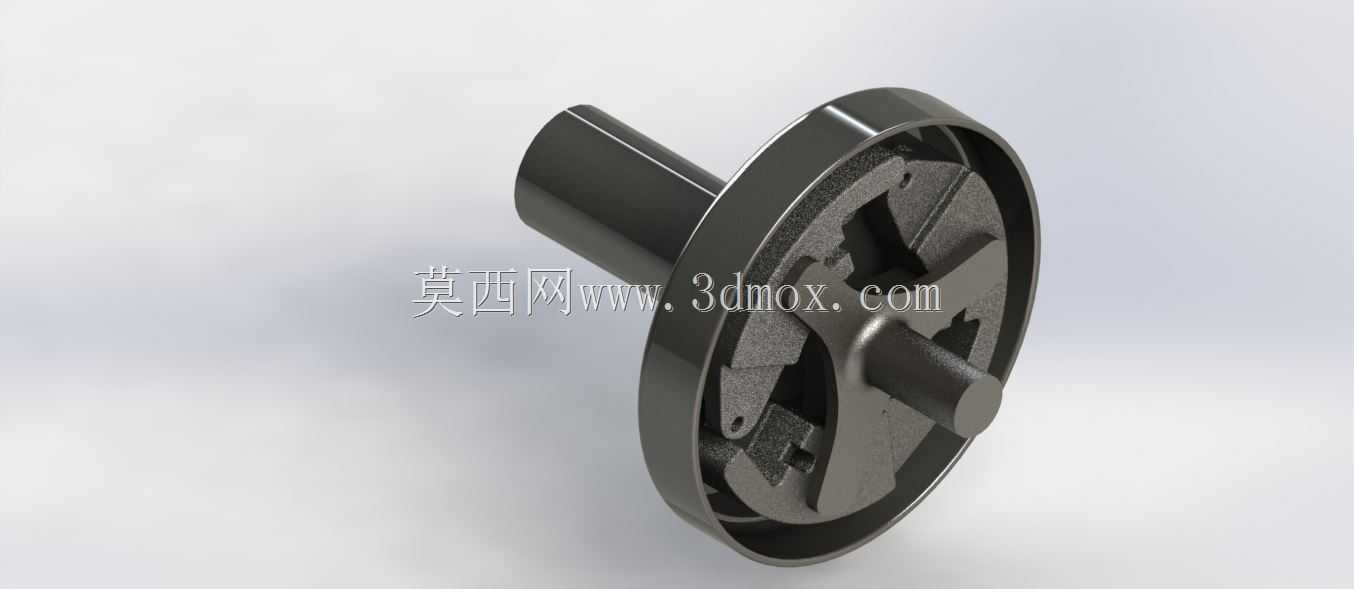

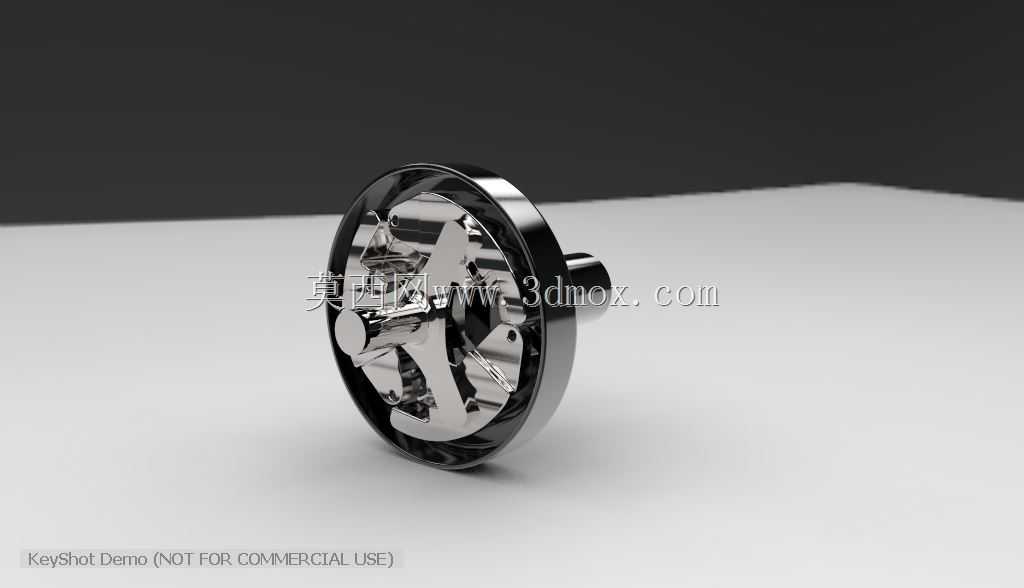

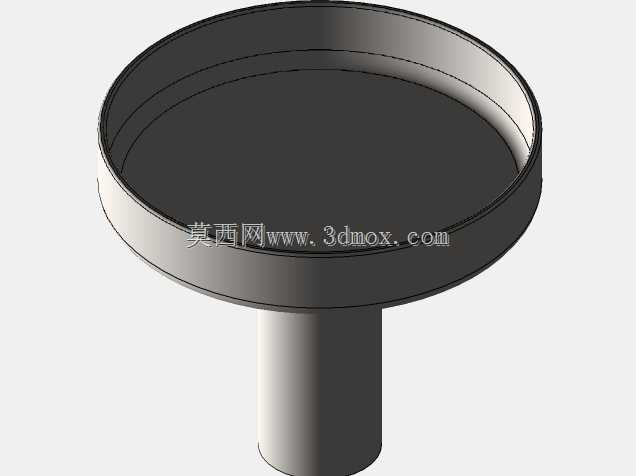

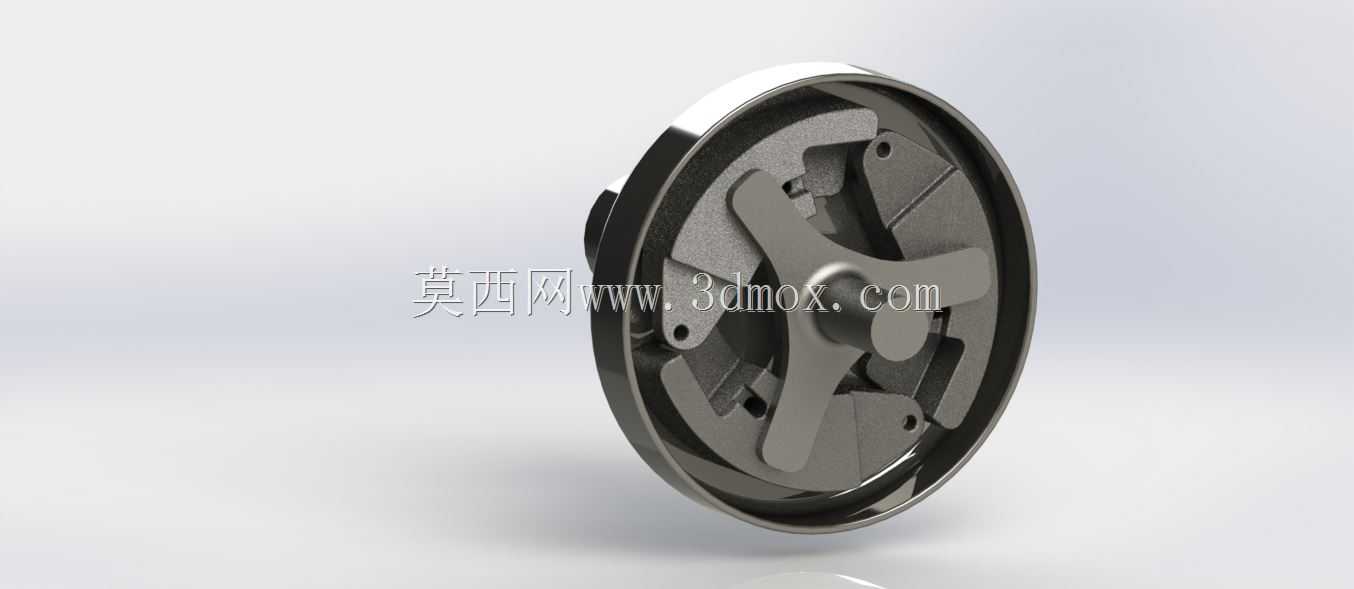

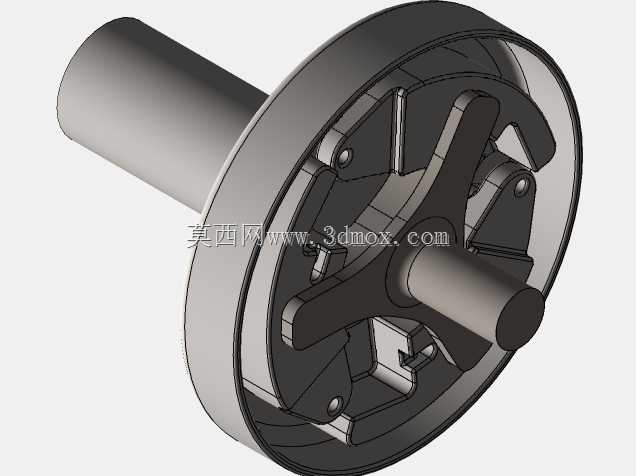

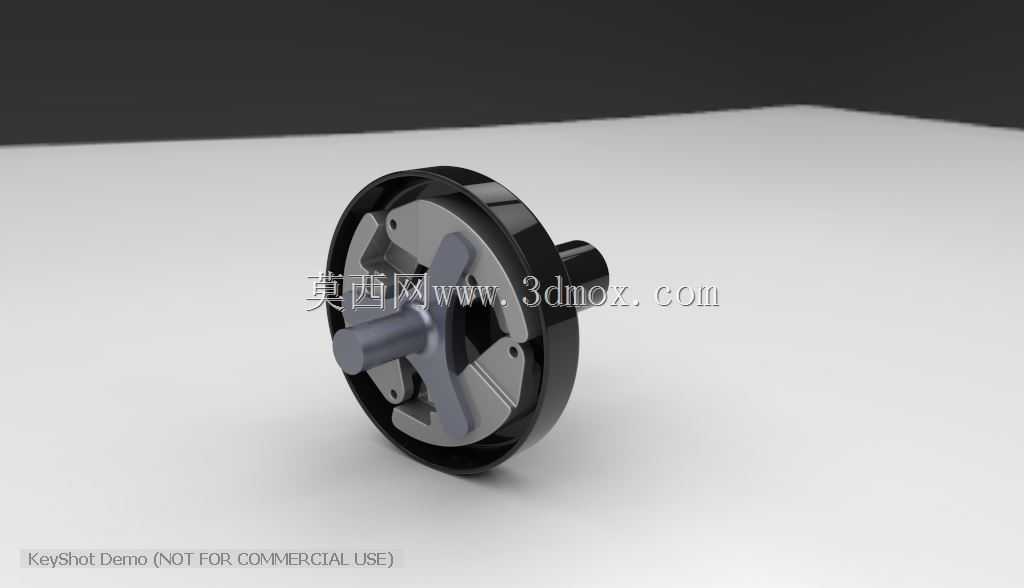

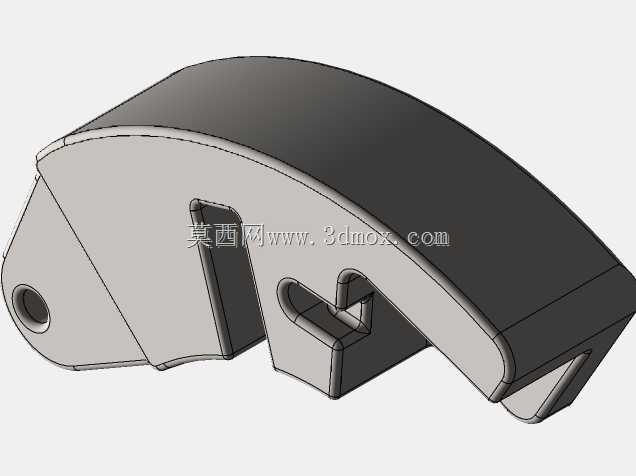

该离心离合器采用蹄块式离心结构设计，整体为圆盘式布局，核心结构包含主动轮毂、离心蹄块、复位弹性元件、从动鼓轮以及限位支撑结构，主动轮毂与动力输入轴连接，随动力轴同步转动，三组离心蹄块沿主动轮毂周向均匀分布，蹄块外侧附着有耐磨摩擦衬层，复位弹性元件为蹄块提供径向向内的预紧拉力，在转速低于接合阈值时，将蹄块约束在主动轮毂侧，与外侧从动鼓轮保持间隙，此时动力处于切断状态，输入轴的转动不会传递至从动端；当输入转速升高至设定接合值时，蹄块产生的离心力克服复位弹簧的预紧拉力，沿径向向外甩出，蹄块外侧的摩擦衬层压紧从动鼓轮的内壁，依靠摩擦力将动力从主动轮毂传递至从动鼓轮，带动从动侧负载运转，当输入转速下降至分离阈值时，离心力小于弹簧预紧力，蹄块被弹簧拉回初始位置，与从动鼓轮脱离接触，动力传输切断。

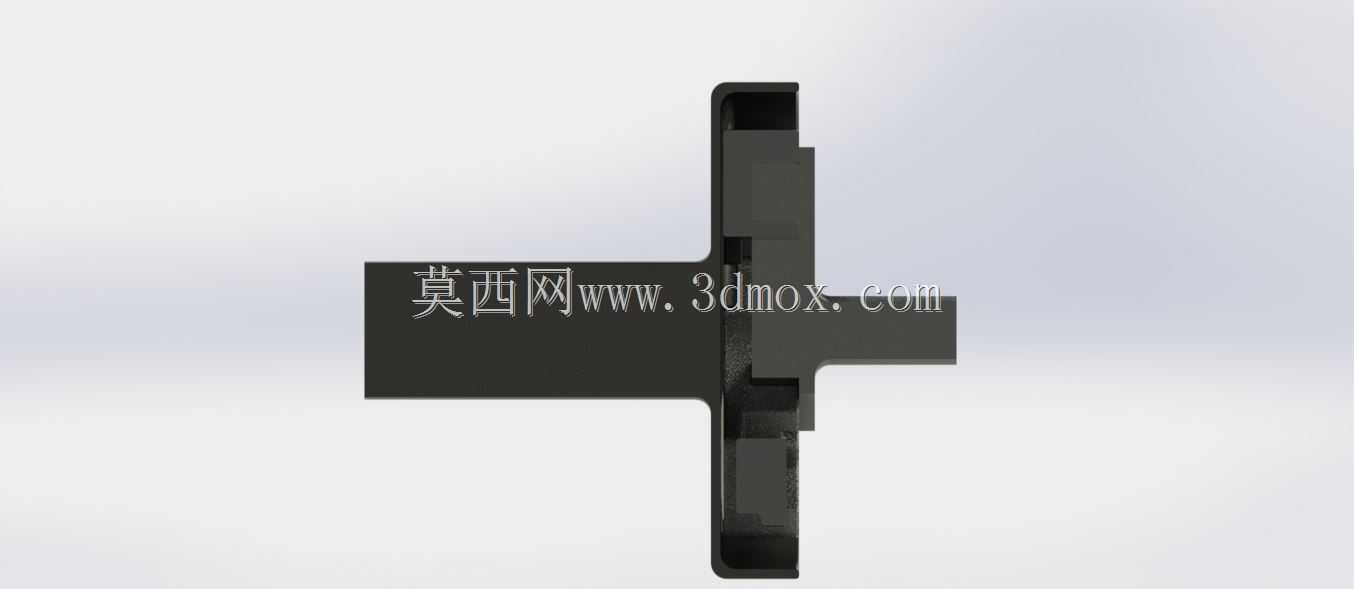

在设计过程中，首先根据匹配动力源的额定转速、输出扭矩以及负载端的额定工作转速，计算确定蹄块的质量质心位置、复位弹簧的刚度与预紧力参数，确保接合转速与分离转速符合设备的工况要求，避免出现接合过早导致启动负载过大、接合过晚导致动力响应滞后的问题；摩擦衬层选用耐温耐磨的摩擦材料，匹配合理的摩擦面接触面积，保证额定扭矩传输过程中不出现打滑，同时控制摩擦面的单位压力在材料允许范围内，避免过度磨损缩短使用寿命；整体结构的径向尺寸根据安装腔体的空间边界设计，轴向安装尺寸匹配动力输出端的轴伸长度，主动轮毂的内孔尺寸与输入轴直径适配，设置对应的键槽结构实现周向固定，从动鼓轮的外侧设置连接法兰结构，可直接与负载端的传动轮或连接盘对接安装，整体结构无额外的操控油路、气路或拉线结构，安装后无需复杂调试即可投入使用，结构可靠性高，维护成本低，能够适应多粉尘、轻度潮湿的户外作业工况，在小型动力设备领域具备极强的适配性。
