直列四缸发动机曲柄连杆活塞组结构

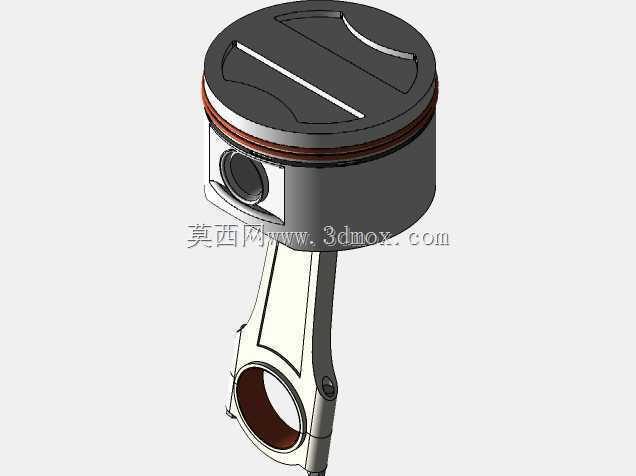

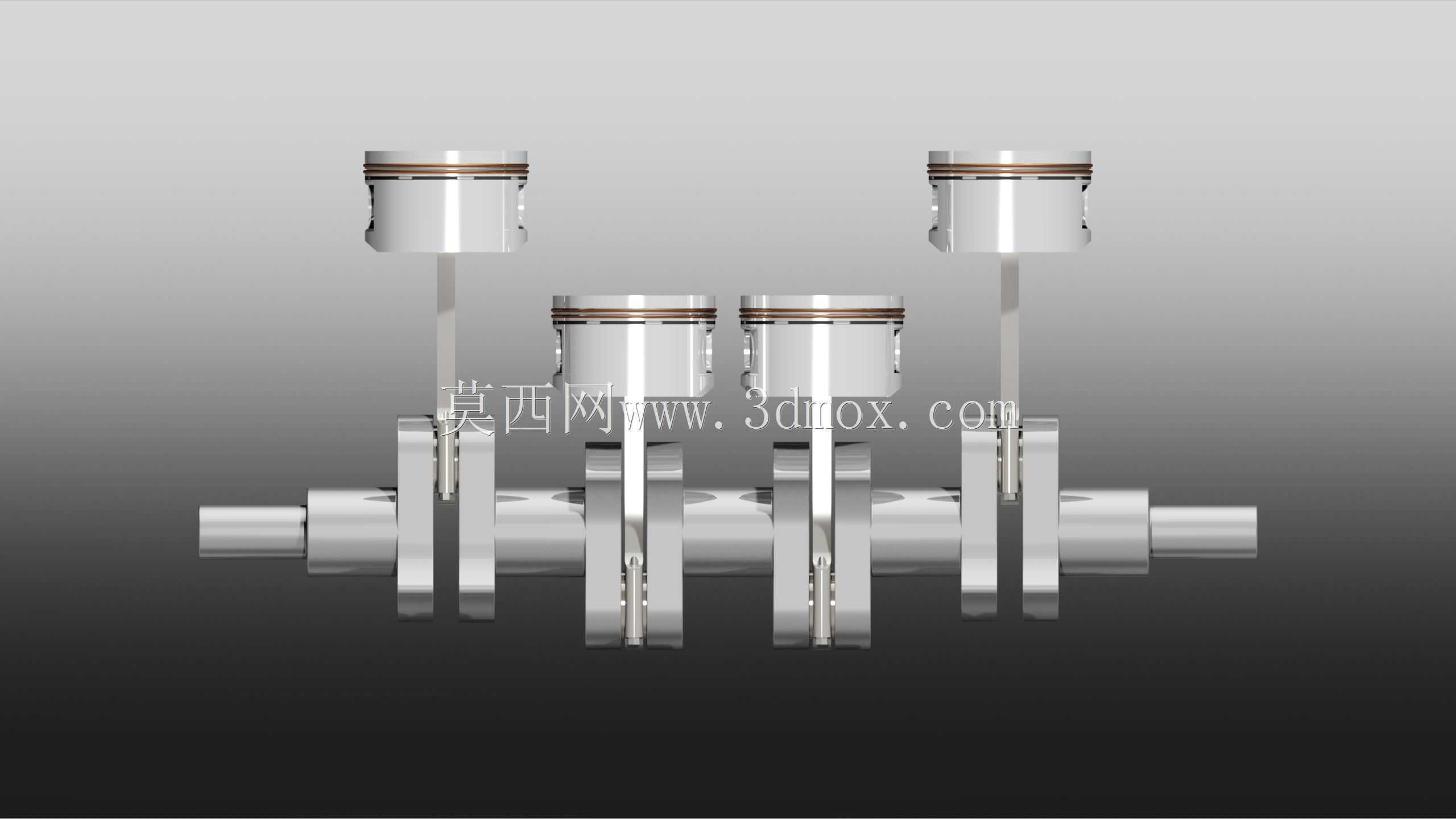

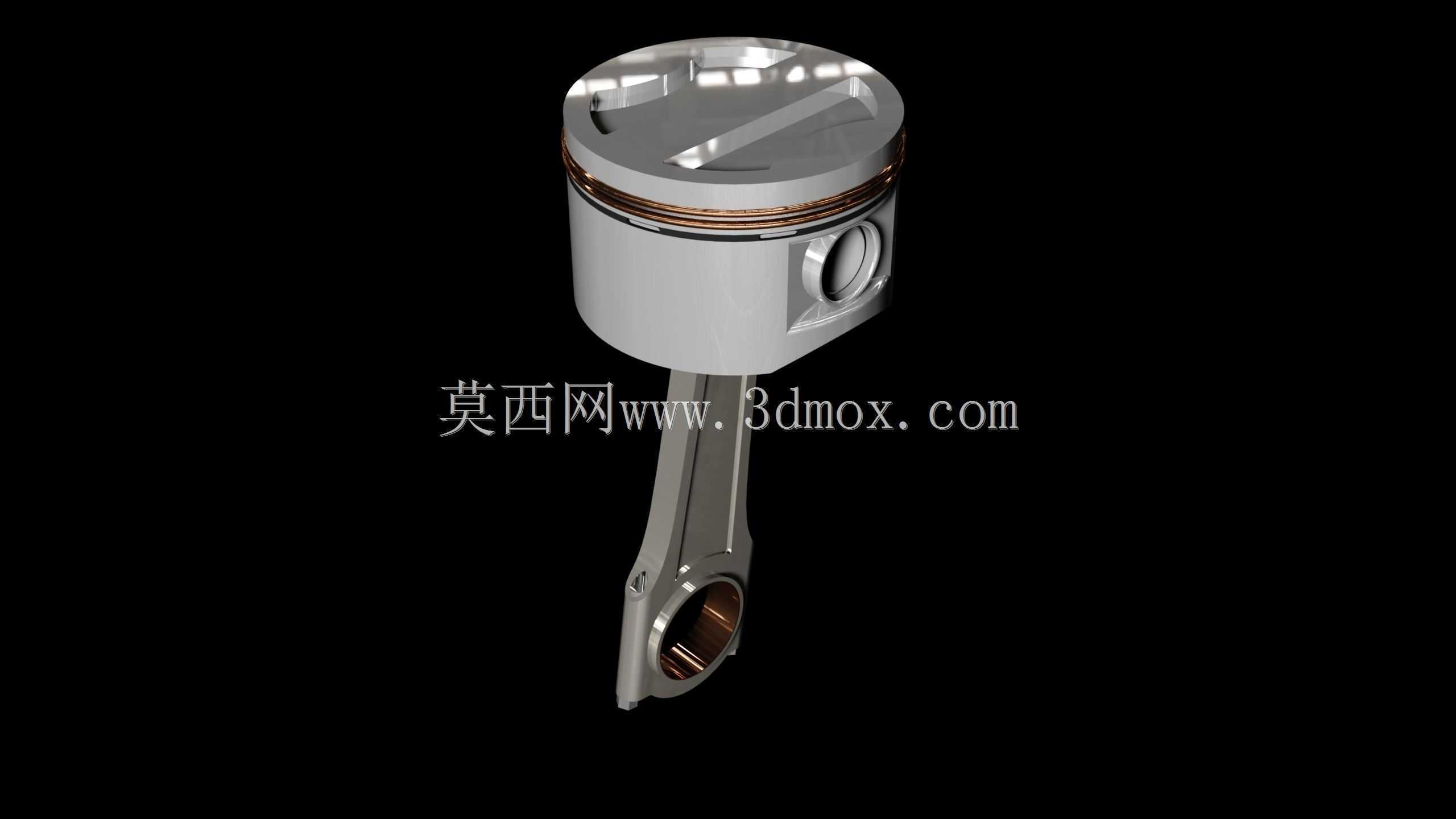

　　这套曲柄连杆活塞组结构，是内燃机核心动力转换单元的典型直列四缸布局方案，主要适配小排量乘用车、通用小型动力机组这类需要稳定往复-旋转运动转换的应用场景，实际运行中承担着将燃烧室燃气爆发压力转化为曲轴旋转扭矩的核心作用，是动力输出路径上最核心的运动传力组件。从设计逻辑上看，这套结构在原有基础方案上做了约束逻辑的优化，摒弃了冗余的辅助约束，完全按照实际零部件的运动配合关系设置运动副，活塞销与活塞销座、连杆小头的转动配合，连杆大头与曲轴连杆轴颈的转动配合，曲轴主轴颈与缸体主轴承座的转动配合，全部按照真实装配公差带的配合关系设置，没有多余的过约束或者欠约束问题，在三维空间中运动时不会出现位置偏移、运动干涉的情况，

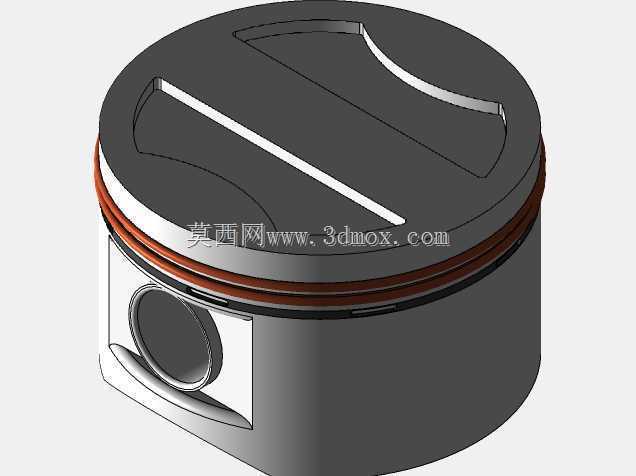

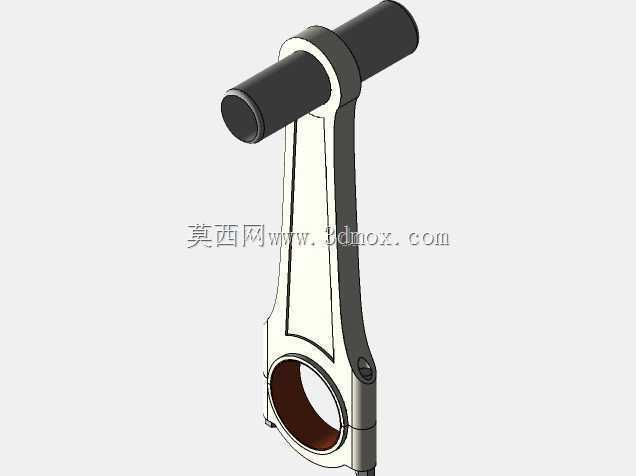

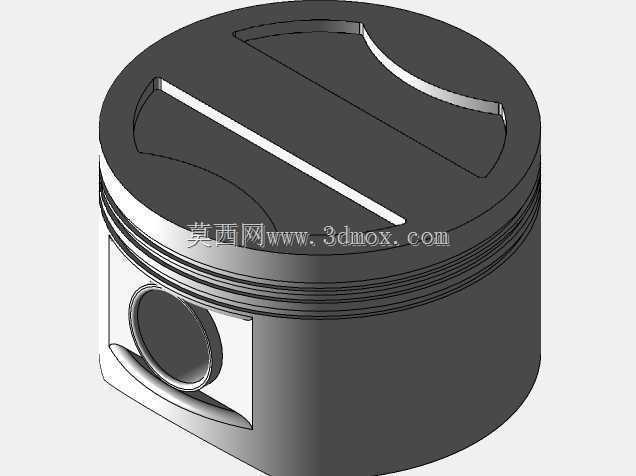

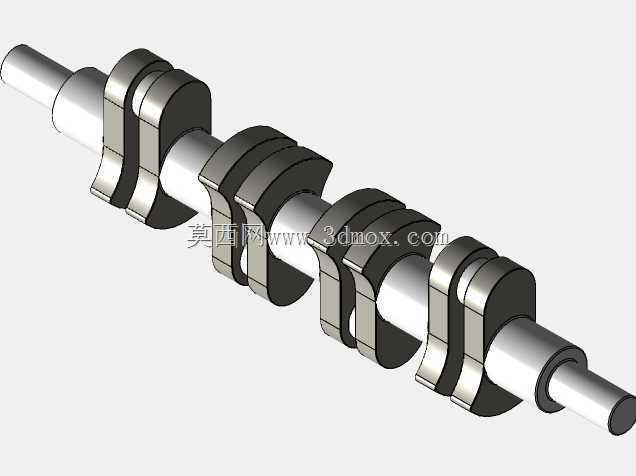

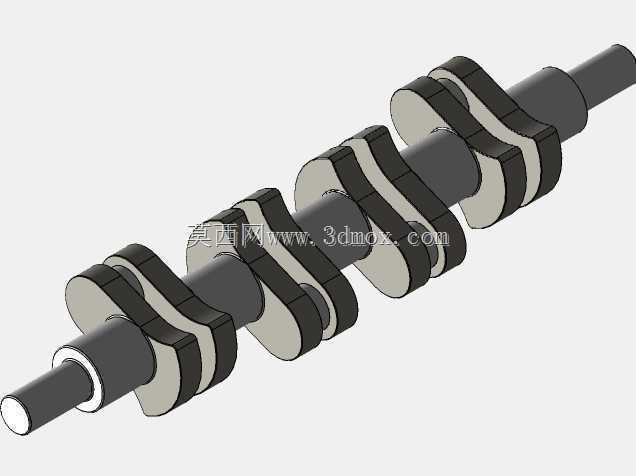

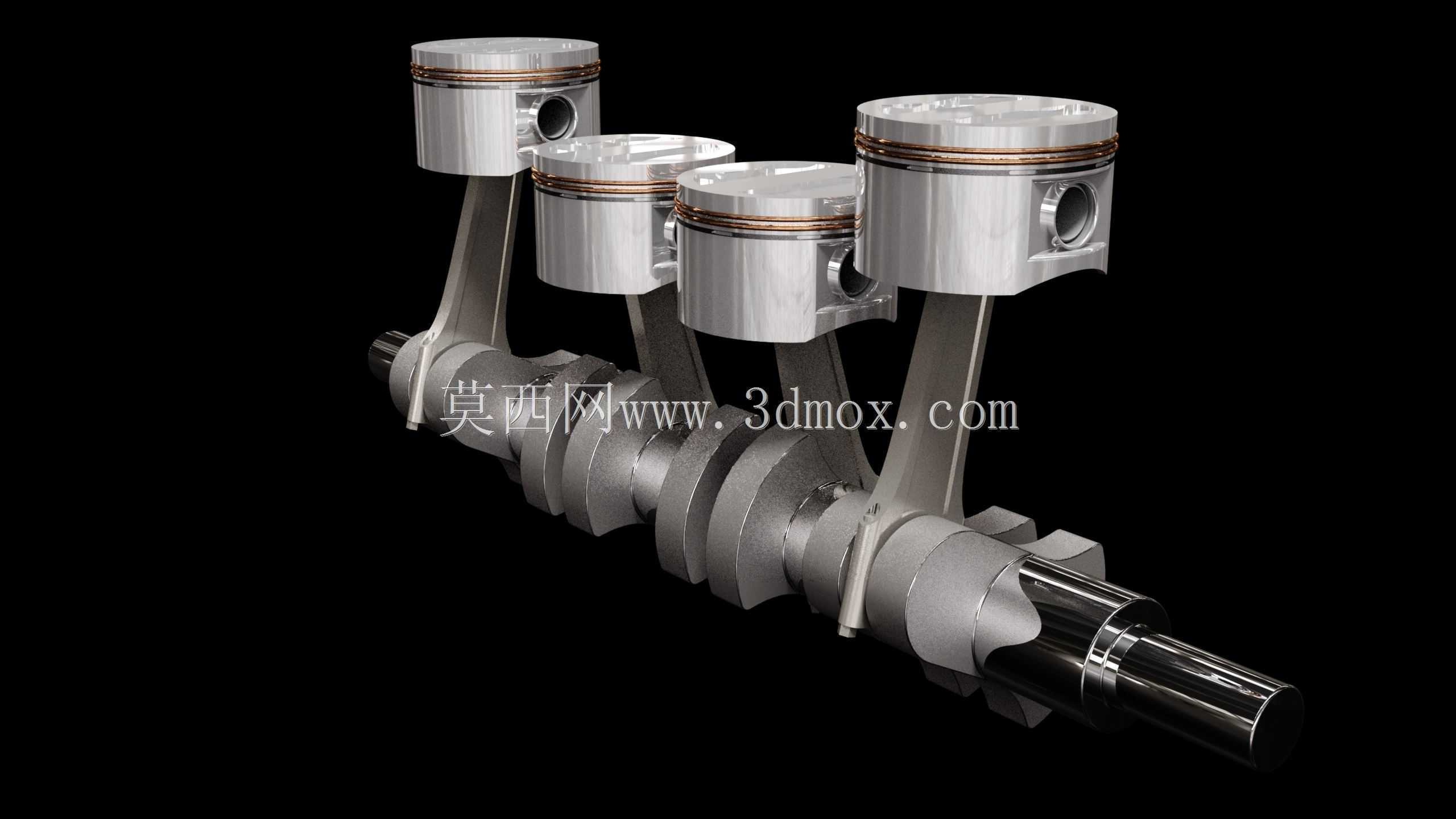

　　能完全复现真实发动机运行时的活塞上下往复、连杆摆动、曲轴旋转的复合运动轨迹。外形尺寸上，四个活塞按照等缸心距沿曲轴轴向直线排布，相邻缸的连杆轴颈错开180度相位，保证四个活塞的往复运动惯性力可以在曲轴结构上实现部分自平衡，降低整机运行时的一阶振动；活塞顶部采用平顶设计，适配平顶燃烧室的压缩比需求，活塞环岸设置三道环槽，分别对应两道气环与一道油环的安装位置，活塞销座采用偏心设计，抵消活塞换向时的侧敲冲击力；曲轴采用整体式锻造结构，四个连杆轴颈与前后主轴颈之间设置平衡块，平衡块的配重经过惯性力计算匹配，抵消活塞连杆组往复运动产生的不平衡力矩，曲轴输出端设置法兰结构，用于连接飞轮或者动力输出端的传动组件；连杆采用工字形截面，

　　在保证足够抗弯抗扭强度的前提下尽可能降低往复运动质量，减小惯性力对曲轴的冲击载荷。安装边界方面，这套组件的安装基准为曲轴的前后主轴颈轴线，安装时需要保证主轴颈与缸体主轴承孔的同轴度公差在0.02mm以内，活塞装入气缸时的开口间隙、侧隙符合对应机型的装配要求，连杆大头的轴向间隙控制在合理范围，避免运行时出现轴向窜动；活塞销采用全浮式设计，冷态下活塞销与连杆小头为过盈配合，热态下可在销座与小头内自由转动，保证磨损均匀。在实际工程应用中，这类结构的三维模型可用于发动机前期开发阶段的运动学仿真，验证活塞在上止点、下止点位置时与气门、燃烧室的避让间隙，也可用于曲柄连杆机构的动力学分析，计算不同转速下的惯性力、连杆受力、曲轴扭矩输出特性，

　　还可以作为教学演示模型，直观展示内燃机核心运动组件的工作原理，帮助结构设计从业者理解往复式动力机械的运动转换逻辑。建模过程中所有配合面的尺寸都按照通用小排量四缸发动机的实际参数设置，活塞的行程、缸径、连杆长度、曲柄半径的比例符合常规发动机的设计比例，运动仿真时可以直接给定曲轴转速，就能输出活塞的运动位移曲线、速度曲线、加速度曲线，不需要额外调整约束关系，相比之前的基础方案，这套优化后的模型约束逻辑更简洁，不会出现运动求解时的报错问题，空间位置精度更高，能直接用于后续的有限元分析、装配干涉检查等工程环节。
