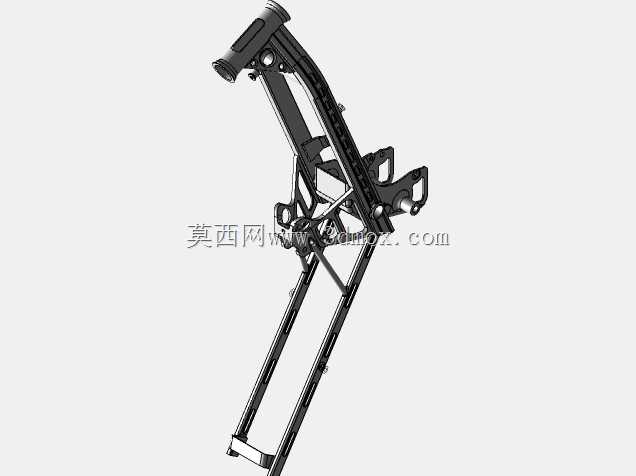

双后减震CUB摩托拖挂式车架结构

这款车架主要面向小排量定制两轮机车的拖挂改装场景，适配日常通勤代步、短途轻载拖行的使用需求，既可以作为CUB系列幼兽款摩托的替换升级车架，也能加装小型拖挂挂载点，实现随身工具、露营小件物资的随行运载，填补了小排量轻便摩托缺乏轻载拓展能力的空白，适配城市短途出行、近郊休闲骑行的多元使用场景。从功能特性来看，车架采用高张力钢管桁架式结构，在控制整体自重的前提下保证了足够的扭转刚度，能够承受日常铺装路面行驶的颠簸冲击，以及轻载拖挂时的纵向牵引力；后悬采用双减震器对称布局，相比单后减震结构拥有更强的负载适配能力，在搭载乘员加拖挂轻载的状态下，依然能保持足够的减震行程，避免减震打底、车架受力过载的问题；前部转向立管预留了标准尺寸的前叉安装位，兼容同系列常规尺寸的正置前叉、碟刹轮毂组件，发动机挂载位按照卧式小排量单缸机的安装点位设计，不需要额外打孔改位就能完成动力总成的装配，降低改装适配的难度。设计过程中优先兼顾了结构强度与轻量化的平衡，主受力管采用变径钢管设计，在转向头、发动机挂载点、后减震安装座、拖挂连接点这些应力集中的位置，都做了局部加强衬片焊接，避免长期受力出现焊缝开裂的问题；走线槽沿着主梁管内侧预留，能够把刹车管线、电路线束全部隐藏在管架内部，既减少了外露管线的老化磨损风险，也让整车外观更加简洁利落。安装边界方面，车架转向立管的倾角匹配CUB车型的原厂转向几何，不会改变原车的转向手感与回正特性，后轮安装位的开档尺寸适配常规17寸辐条轮毂的安装宽度，后减震上下安装点的孔距与同排量车型通用减震器匹配，尾部的拖挂连接点位于后轮轴上方的中心位置，拖挂行驶时不会干扰后轮的跳动与转向动作，整车装配完成后轴距保持在同级别车型的常规范围内，兼顾了低速行驶的灵活性与高速巡航的稳定性，不会因为加装拖挂结构影响原车的操控安全性。
