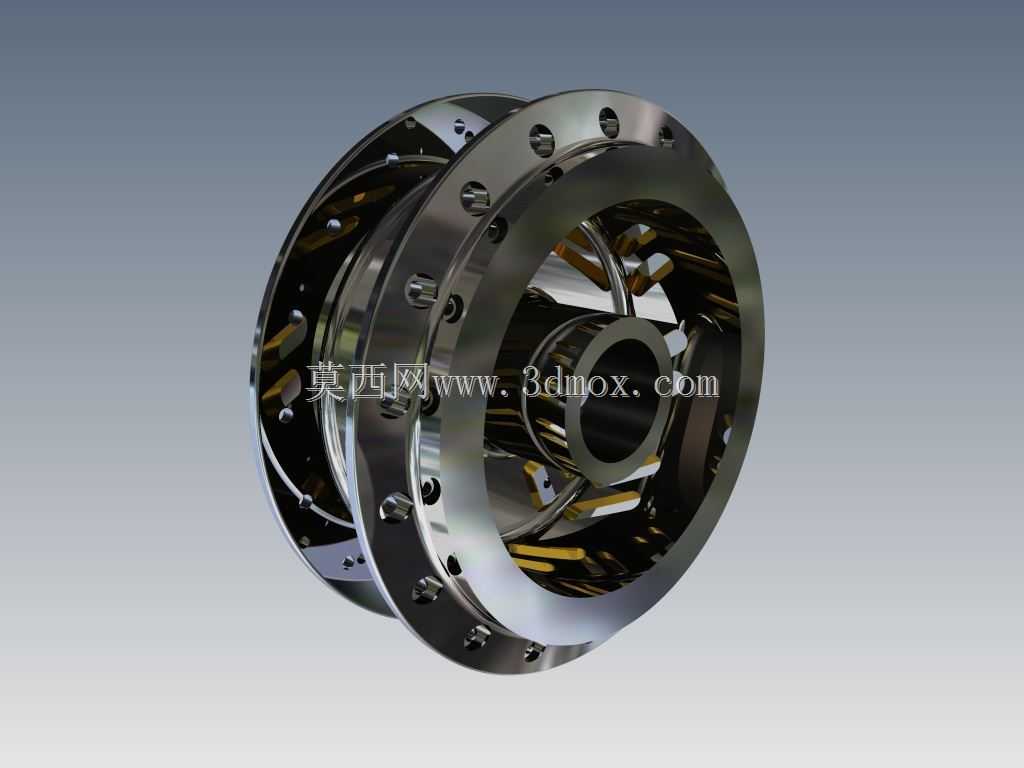

雅马哈JupiterZ2004定制款后轮毂结构

　　这款定制后轮毂主要适配小排量弯梁摩托车的后轮行走系统，作为后轮承载与动力传递的核心结构件，日常使用场景覆盖城市通勤代步、城郊非铺装路面轻度行驶等多种工况，既要承担整车加乘员的全部后部载荷，还要将传动系统输出的扭矩平稳传递给轮圈，带动轮胎完成地面驱动。从结构设计来看，整体采用一体化锻造毛坯经多轴机加工成型的工艺路线，主体为环形承载结构，外圈沿周向均匀分布的螺栓孔用于和后轮辐条或者轮辋压圈完成刚性连接，孔位的位置度公差控制在0.02mm以内，避免装配后出现轮圈径向跳动超标的问题。中心区域设计有阶梯式轴承安装座，可匹配标准规格的深沟球轴承，承担后轮转动时的径向与轴向载荷，轴承座旁预留有油封安装槽，可防止骑行过程中泥水、灰尘侵入轴承滚道，

　　延长转动部件的维护周期。轮毂中部的辐板式结构做了不等厚的轻量化设计，在辐板上开设了多组异形减重孔，在保证整体结构刚度满足1.5倍额定载荷冲击要求的前提下，尽可能降低旋转件的转动惯量，提升车辆加速时的动力响应性，同时减重孔的边缘都做了R3以上的圆角过渡，避免应力集中导致的辐板开裂问题。安装边界方面，轮毂中心孔的同轴度相对于外圈安装基准面的跳动公差不超过0.03mm，轴向定位端面的平面度控制在0.015mm以内，可保证装配后后轮转动无偏摆，减少行驶过程中的轮胎异常磨损。定制孔位的设计专门针对改装场景做了适配，可兼容不同规格的后链轮安装座与刹车鼓连接结构，不需要额外加工转接法兰就能完成改装件的装配，适配更多个性化改装需求。

　　轮毂表面做了硬质阳极氧化处理，在金属表面形成致密的氧化层，既可以提升表面硬度抵抗行驶中带起的砂石冲击，也能避免长期接触雨水、路面积水产生的锈蚀问题，延长零件的户外使用寿命。结构设计时还做了动平衡预设，在轮缘位置预留了平衡块安装卡槽，装配轮胎后可直接在卡槽内固定平衡块，不需要额外粘贴配重块，避免高速行驶时平衡块脱落的风险。
