三联倒置式液压前减震器结构设计

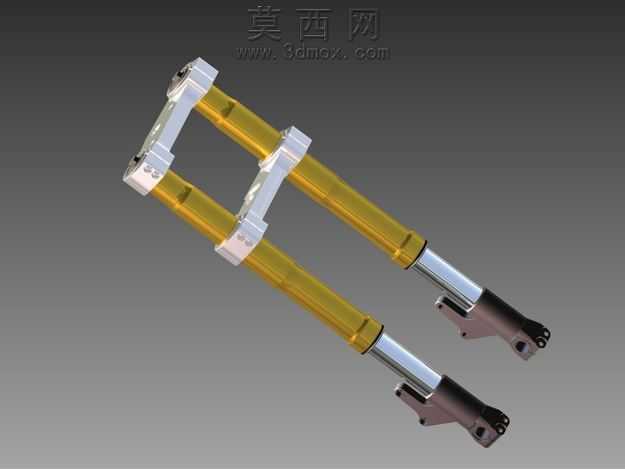

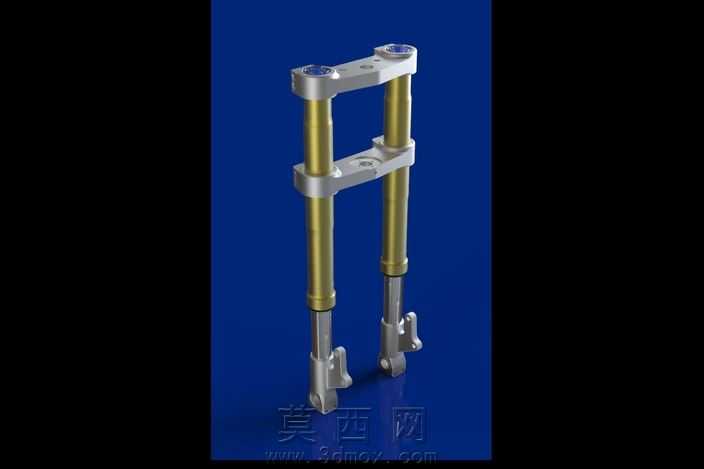

本作品为三联布局倒置式液压前减震组件三维建模成果，建模阶段严格遵循机械结构设计逻辑，先完成核心参数化基准搭建，以同轴度、平行度为核心形位公差约束，依次构建外管、内活塞杆、连接支架、下端安装座等核心零件。外管部分采用薄壁圆筒结构建模，预留油封、导向衬套的安装位，内壁做光滑面处理模拟实际加工的珩磨工艺效果，建模时严格控制内外径差值匹配液压油腔的容积设计要求。活塞杆部分做阶梯轴结构设计，对应不同段分别匹配活塞、导向套、锁紧螺母的装配关系，表面做镀铬层质感的材质区分，还原实际产品的耐磨处理工艺。中间的三联连接支架采用一体化块状结构建模，预留螺栓安装孔位，支架与外管的配合面做贴合面公差约束，保证装配后两支减震管的平行度误差控制在合理范围内。下端的轮轴安装座做叉型结构设计，预留轮轴穿孔与刹车安装位，结构圆角处理避免应力集中。材质渲染阶段，外管主体赋予金黄色阳极氧化铝材质，调整金属粗糙度与反光参数模拟硬质氧化的质感，活塞杆部分赋予高抛光镀铬金属材质，连接支架与下端安装座赋予哑光银白铝合金材质，不同材质的反光度、粗糙度参数做差异化调整，让整体装配体的层次区分清晰。结构设计上采用倒置式布局，相比正置结构拥有更高的刚性，液压阻尼腔设置在外管内部，搭配内部的弹簧组件实现缓冲吸能效果，三联支架的设计可以同时连接两支减震管与上部转向结构，保证受力传递均匀。建模过程中所有装配关系均采用实际机械装配的约束逻辑，不存在干涉问题，各活动部件的运动行程预留合理，可直接用于后续的运动仿真、结构有限元分析，也可作为机车悬架系统设计的参考方案，整体模型细节完整，装配关系清晰，材质渲染贴合实际工业产品的外观效果，完整还原了该类液压减震部件的结构特征与设计逻辑。
