天然气供应系统冷却排气集管结构设计

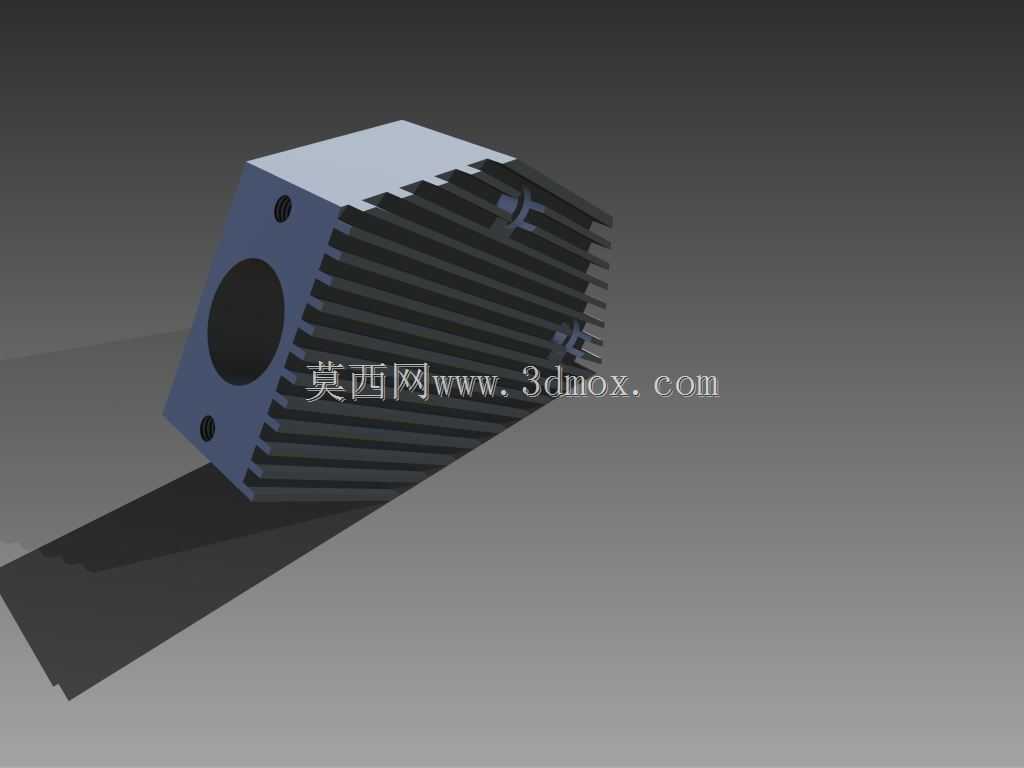

　　在城市天然气输配调压站、分布式能源供气模块这类场景里，冷却排气集管是衔接上游供气支路与下游调压、计量单元的关键集成部件，核心作用是对多支路汇入的带压天然气进行匀流分配，同时通过自身结构带走气体压缩过程中携带的多余热量，避免下游密封件、传感元件长期处于超温工况出现老化失效。从结构设计逻辑来看，这款集管采用了一体化铣削成型的块式主体，没有采用传统多管拼焊的结构，从根源上规避了焊缝位置长期受气压交变载荷出现的泄漏风险，主体外侧加工的等间距散热齿，是根据天然气进站最高温升28℃的工况参数做的齿高、齿间距匹配，齿间留足了自然对流的通风间隙，不需要额外加装风冷附件就能满足散热需求，能把集管出口端的气体温度稳定控制在密封件耐受阈值以内。

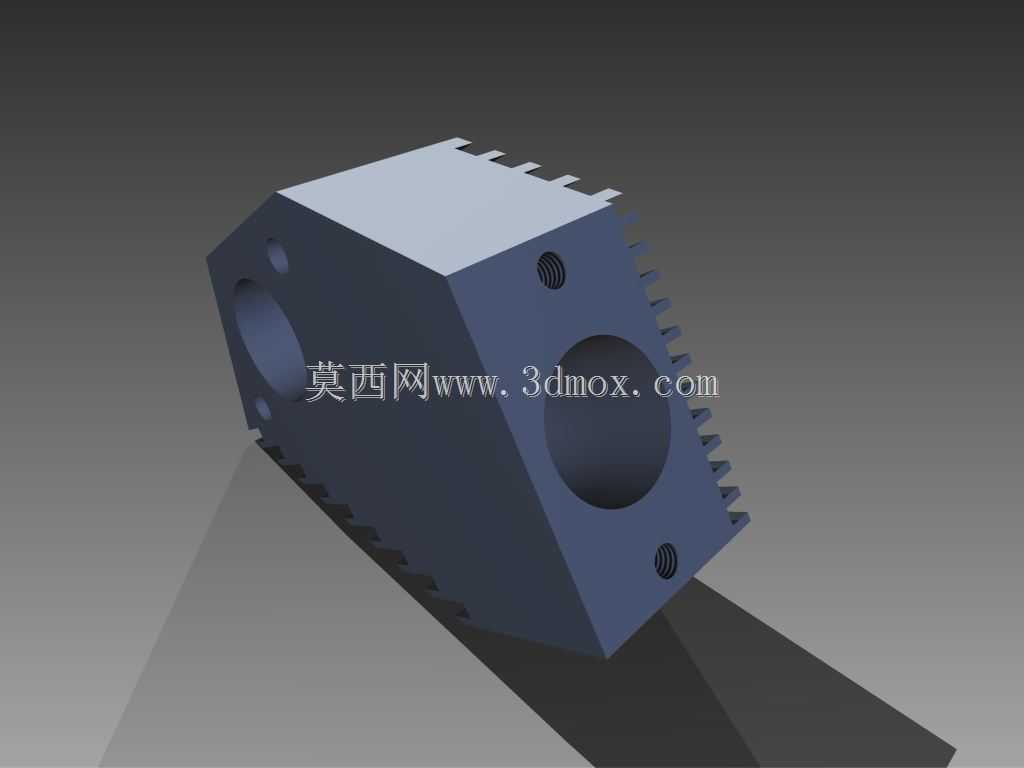

　　主体上的大口径主通孔是气流主通道，周围分布的不同规格螺纹孔分别对应排气支路、温度测压接口、排污放空接口的安装需求，每个接口的位置都做了安装沉台，保证外接管路、传感器安装后端面贴合度达到密封要求，不会出现偏载导致的密封垫压偏问题。做安装边界校核的时候要注意，集管的安装基准面是底部的铣削平面，平面度控制在0.05mm以内，安装时要保证该平面与安装支架的贴合面积不低于85%，避免紧固螺栓时主体出现附加应力导致接口变形；主体侧面的斜向切面是避让相邻调压阀组操作空间做的结构优化，不会和周边的手动截止阀操作手柄产生运动干涉。集管的进出气接口采用了同轴度0.03mm的位置公差设计，能和上下游的标准管路法兰直接对接，不需要额外加工过渡转接件，

　　现场安装时只需要按照对角顺序紧固连接螺栓，就能保证密封面的压力均匀分布。散热齿的边缘做了R0.5的倒角处理，既避免了安装运维过程中锐边划伤操作人员，也能减少齿端的应力集中，在长期受气流振动的工况下不会出现齿根断裂的问题。主体内部的流道做了相贯线位置的圆角过渡，能降低气流在腔体内的湍流噪声，同时减少气流携带的杂质在拐角位置的沉积，延长集管的运维清理周期。
