sportster200摩托车轮胎刚性车架结构设计

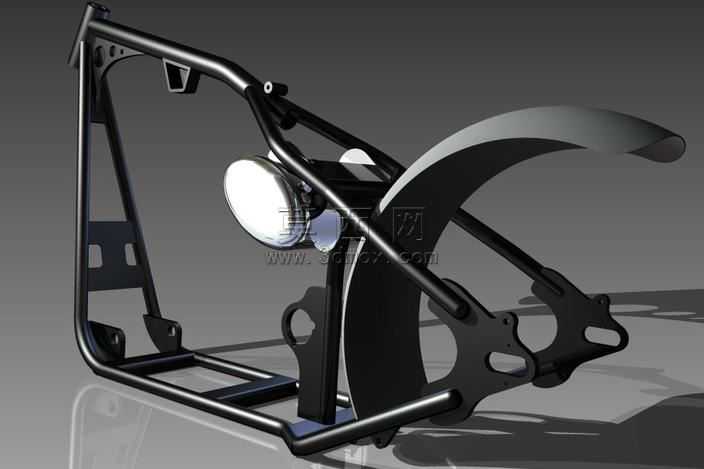

本作品为sportster200车型配套的轮胎刚性承载车架三维设计，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先基于车型轴距、轮距、轮胎安装位的尺寸基准，绘制车架主管材的空间路径草图，通过扫掠特征生成不同管径的金属管材主体结构，针对管材衔接的焊接位置，采用布尔合并结合圆角过渡特征处理焊道形态，还原真实焊接工艺的衔接质感。建模过程中对车架上的安装定位孔、减重槽、线束过孔等细节特征逐一还原，通过拉伸切除、阵列、镜像等特征操作保证各安装位的位置精度，匹配后轮挡泥板、附属安装支架的装配公差要求。材质与渲染阶段，主体管材赋予哑光黑色金属烤漆材质，调整材质的粗糙度、金属度参数模拟冷轧钢管经喷涂后的表面质感，局部安装凸台、连接片赋予稍高光泽度的同色系金属材质区分结构层次，后轮挡泥板部件赋予半哑光硬质工程塑料材质，还原塑料件的微磨砂表面效果；场景搭建采用渐变灰色影棚背景，添加三点布光系统，主光源从侧上方投射突出车架的管材轮廓与结构线条，辅助光源补全暗部细节避免结构阴影死黑，添加地面反射效果增强作品的真实质感，渲染输出时调整全局光照参数，清晰呈现车架各部位的结构衔接关系。设计思路上，该刚性车架采用一体化管材焊接结构，摒弃多余的缓冲冗余结构，通过主管材的三角排布提升整体抗扭刚性，针对后轮承载区域做了管材加粗与局部加强筋设计，保证车辆行驶过程中后轮定位精度，车架预留的多组安装孔位可适配不同规格的后轮轮胎与附属装饰部件，兼顾结构强度与改装适配性，整体结构经过干涉检查验证，各部件装配间隙合理，可直接用于后续的工程出图与样件试制参考。
