汽车悬架连接用球铰结构三维设计

该球头结构是汽车底盘悬架与转向系统中的核心铰接连接件，主要承担多向力传递与角度补偿功能，广泛应用在乘用车、轻型商用车的控制臂连接端、转向拉杆末端位置，能够在车轮随路面跳动、转向机构动作时，通过自身的球面铰接特性，补偿不同方向的角度偏转，避免连接部位出现运动卡滞、应力集中断裂的问题，同时传递车轮与车身之间的纵向、横向载荷，保障车辆行驶过程中转向动作的顺畅性与底盘连接的可靠性。

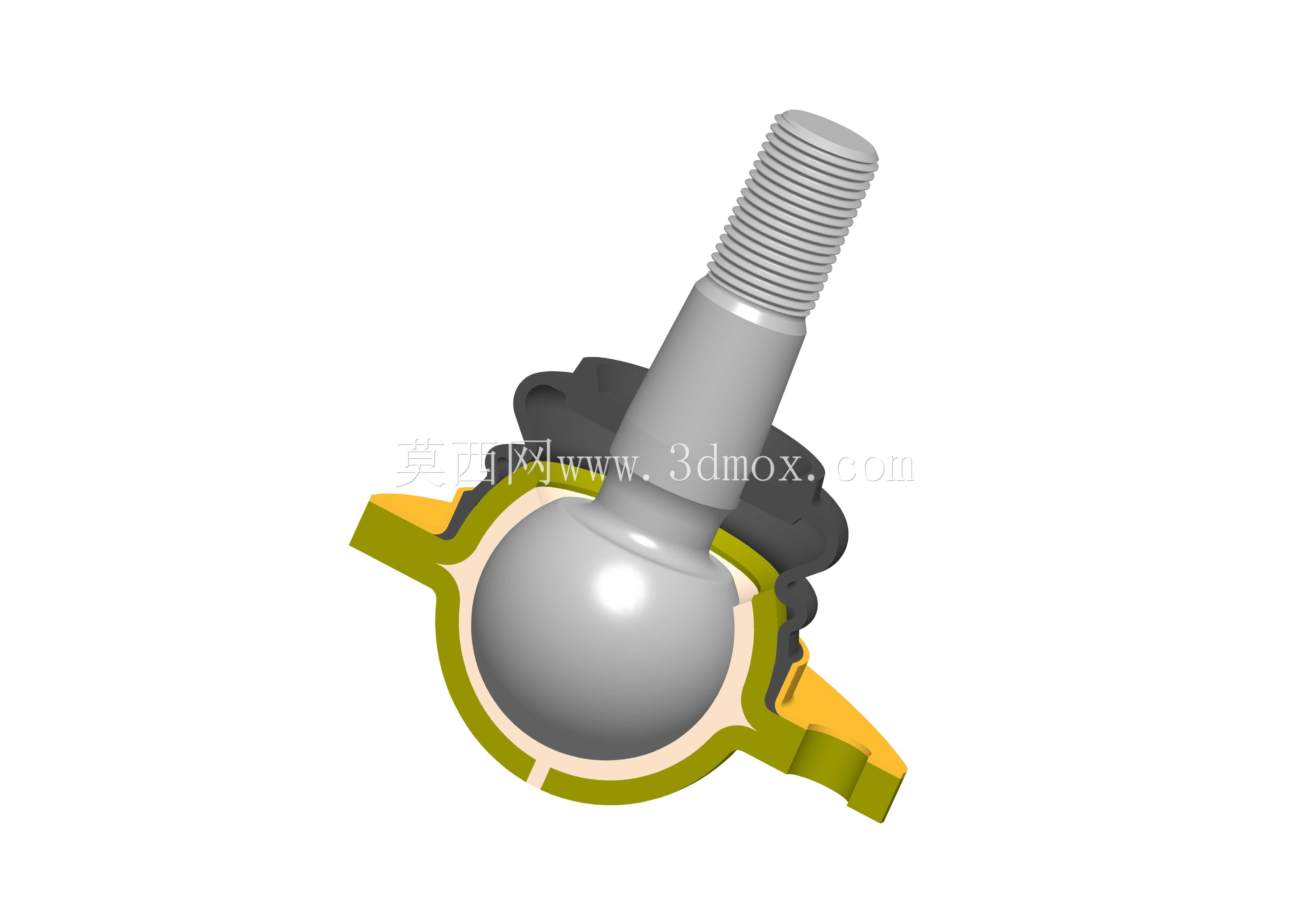

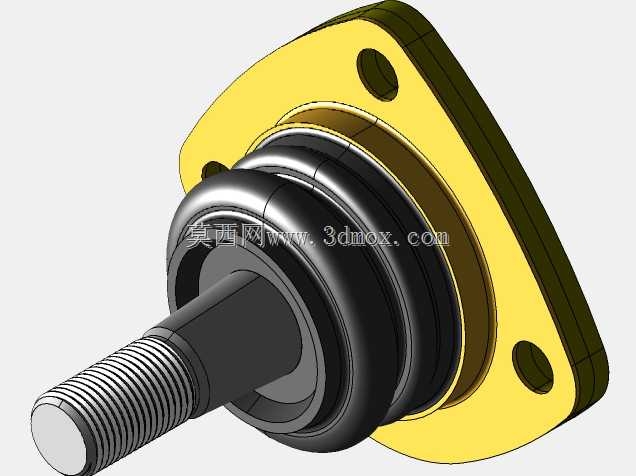

从功能特性来看，该球头采用分体式压合封装结构，上部为带外螺纹的连接销轴，销轴下部与光滑球头本体一体加工成型，球面部分被上下两瓣带内球面的球座完全包裹，球座采用低摩擦耐磨材质制作，既能够保证球面转动时的顺滑度，降低长期往复摆动产生的磨损量，又能均匀分散球面承受的各向载荷，避免局部应力过大导致部件变形。外部的金属壳体采用翻边压合工艺将球座、球头整体封装，壳体两侧延伸出带安装孔的连接支耳，用于和底盘控制臂或转向节的对应安装位固定，壳体与球座之间设置有密封结构，能够阻挡行车过程中泥沙、水渍、灰尘进入铰接摩擦面，延长部件的实际使用寿命。

在设计思路上，该结构优先保证铰接运动的自由度覆盖，球面的摆动角度范围能够满足悬架全行程跳动、转向最大转角的角度需求，不会出现运动干涉；销轴部分的螺纹规格匹配整车标准紧固件的连接尺寸，安装时可通过螺母直接锁紧固定，无需额外加工适配结构。球头直径、销轴长度、支耳安装孔距等尺寸均按照对应车型的底盘安装边界设计，安装时支耳贴合安装面后穿入固定螺栓即可完成装配，整体结构紧凑，占用底盘布置空间小，能够适配多数前置前驱车型的前悬架安装空间需求。在受力设计上，球头本体采用高强度合金钢材质，球面经过表面硬化处理，能够承受车辆急加速、急制动、过弯时产生的冲击载荷，避免出现球头脱出、断裂的失效风险，球座的耐磨配方设计能够保证部件在全生命周期内的间隙增量控制在合理范围，避免底盘出现松旷、异响的问题。
