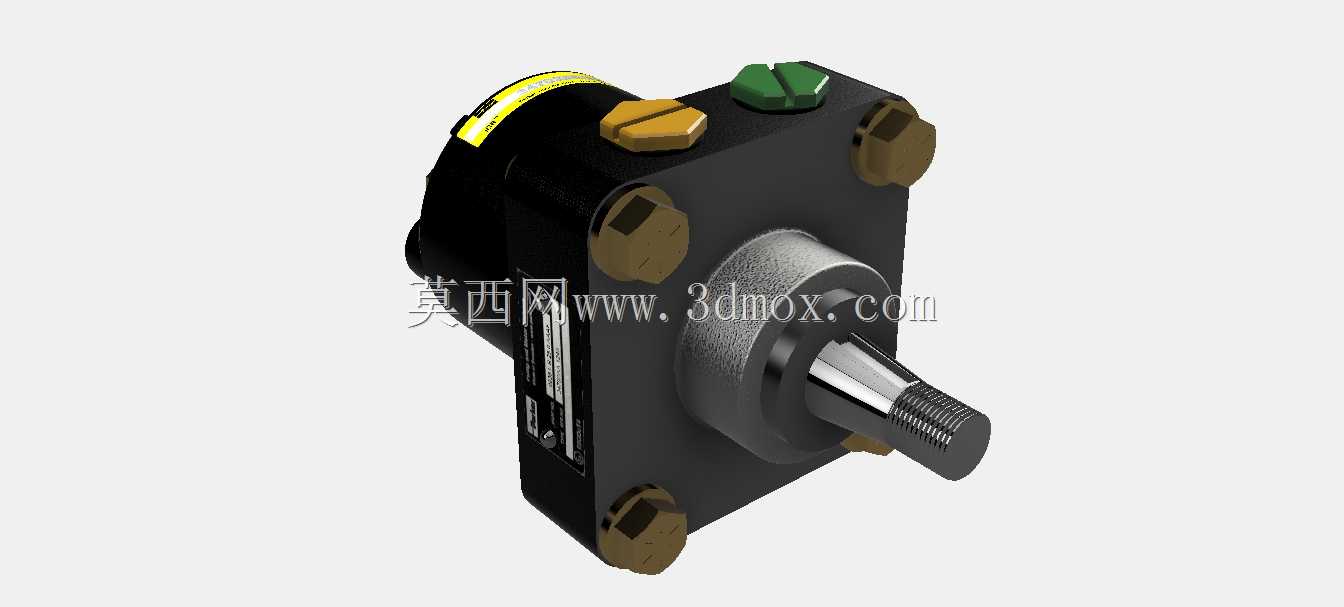

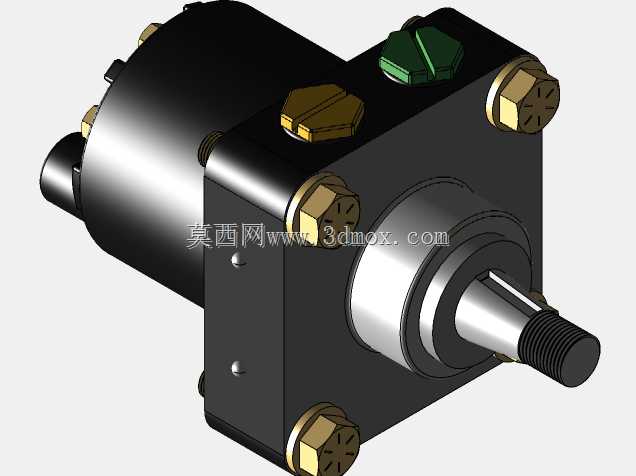

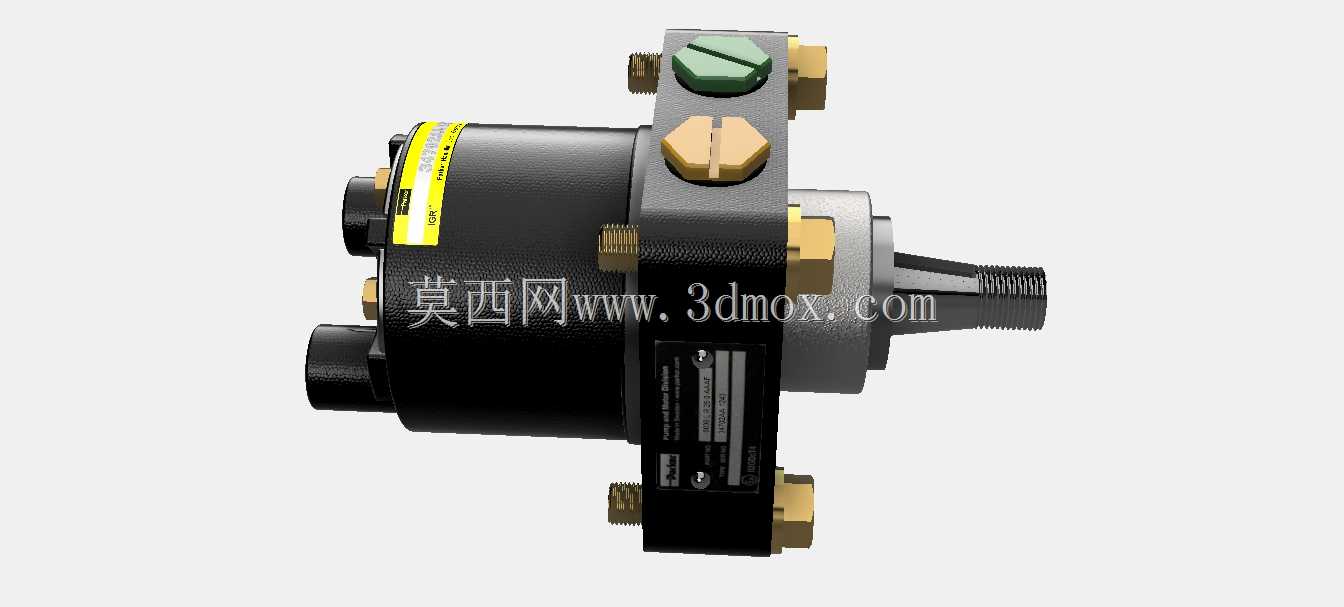

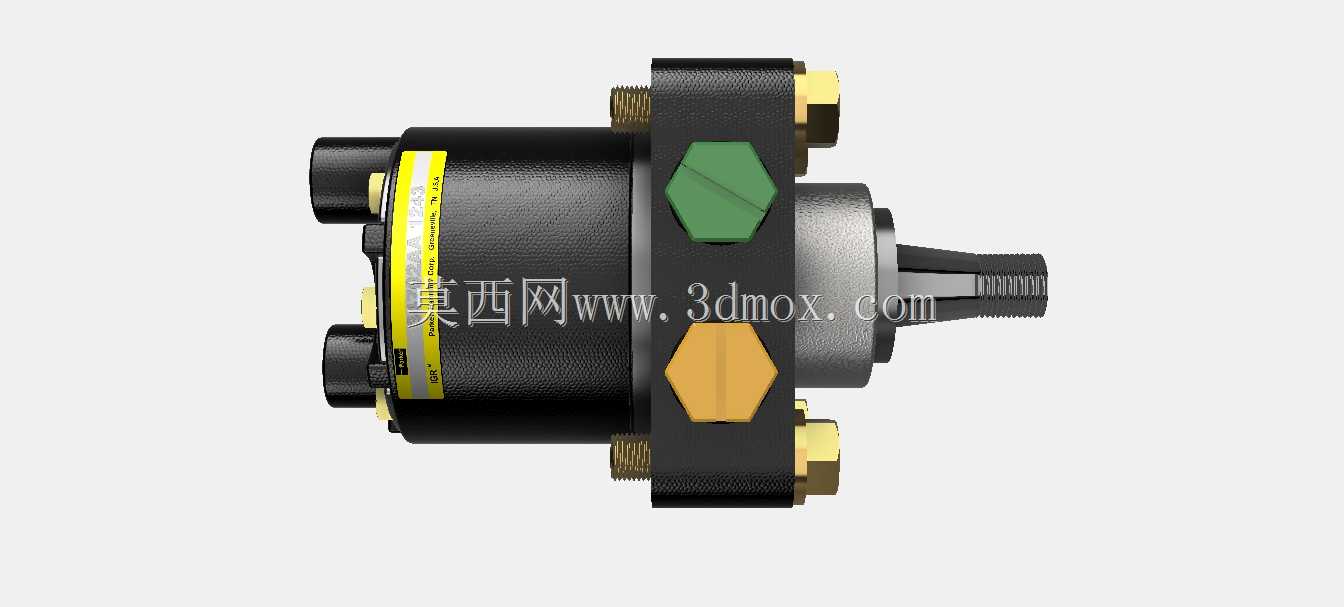

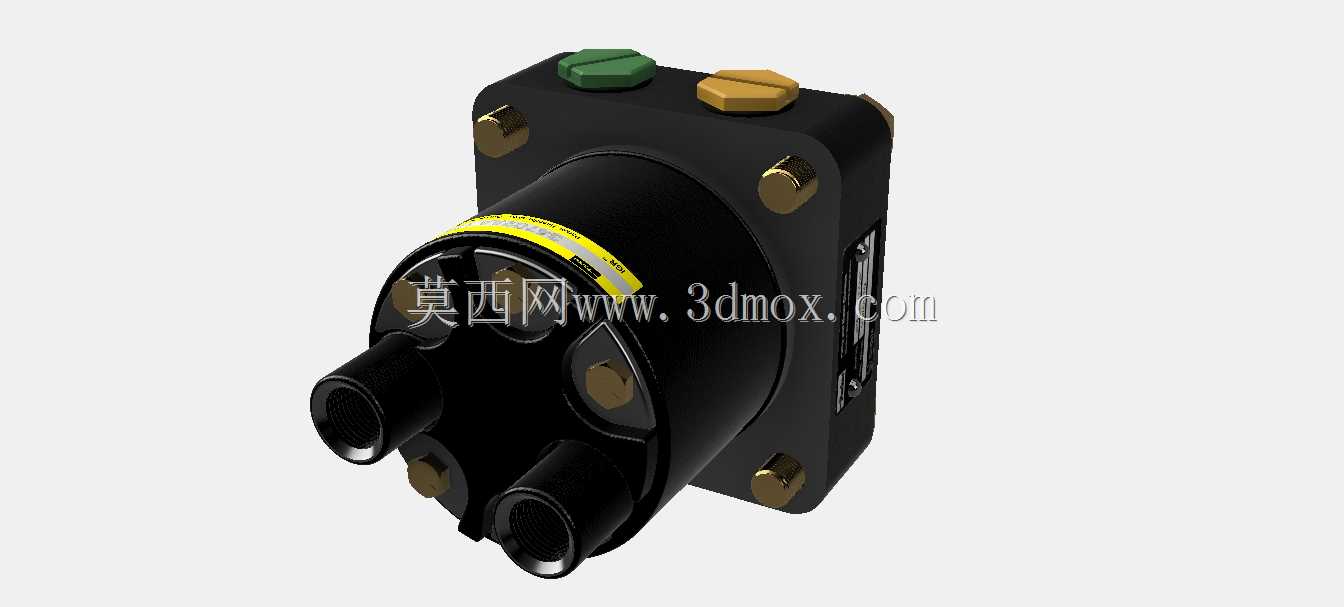

派克TE系列液压车轮马达结构设计

这款液压车轮马达主要面向非道路移动机械的行走驱动场景，常见于小型滑移装载机、高空作业平台、农用小型作业机具、仓储电动叉车的辅助驱动轮组，也可适配园林修剪设备、小型矿用牵引台车的轮边驱动单元，作为轮边直接驱动的动力元件，它省去了传统驱动方案中的减速箱、传动半轴等中间传动部件，能够直接将液压能转化为轮组的旋转扭矩输出，大幅简化行走机构的整体结构，降低整车传动系统的装配复杂度与后期维护成本。在实际作业场景中，这类马达可以通过液压系统的流量调节实现平稳的无级变速，通过油路换向快速实现行进方向的切换，同时凭借液压传动本身的过载保护特性，在轮组遭遇突发冲击载荷时能够自动卸荷，避免刚性传动带来的部件损坏，适配复杂非铺装路面的行走作业需求。从功能特性来看，该马达采用集成式阀块设计，本体上整合了油口接口与压力保护元件，进出油口采用标准SAE密封圈连接结构，能够保证高压工况下的油路密封可靠性，避免长期作业过程中的渗漏问题；输出端采用带槽形螺母锁紧的锥形键轴结构，能够与车轮轮毂实现紧密的锥面配合，相比平键连接可以传递更大的输出扭矩，同时锥形配合具备自动对中的特性，能够降低轮组转动过程中的径向跳动，提升行走过程的平稳性，轴端的锁紧螺母可以方便现场的轮毂拆装维护，无需专用工装即可完成轮组的更换作业。在设计思路上，这款马达采用盘配流的结构形式，内部摩擦副采用静压平衡设计，能够在高压作业时降低配流面的磨损，提升元件的连续作业寿命；本体上的不同颜色堵头分别对应不同的功能油口，方便现场安装时的油路识别，避免管路接错导致的元件损坏；马达本体采用高强度铸铁壳体，表面做防锈防腐处理，能够适应户外潮湿、多粉尘的作业环境，壳体上的安装接口可以直接与轮架的安装面贴合固定，无需额外的过渡连接支架。从安装边界来看，马达的径向尺寸充分考虑了轮辋的内部安装空间，能够适配常规尺寸的实心轮胎与充气轮胎轮辋，轴向安装长度预留了轮毂与制动组件的安装空间，油口的布置方向避开了轮架的安装干涉区域，在保证结构强度的前提下尽可能压缩本体重量，降低轮边的簧下质量，提升行走机构的动态响应性能；马达的进出油口位置做了防磕碰的凸台保护设计，避免车辆行进过程中飞溅的碎石撞击油口导致的管路损坏，整体结构兼顾了安装便利性、作业可靠性与维护便捷性，能够满足各类小型行走设备的轮边驱动需求。
