折弯成型金属安装固定支架结构

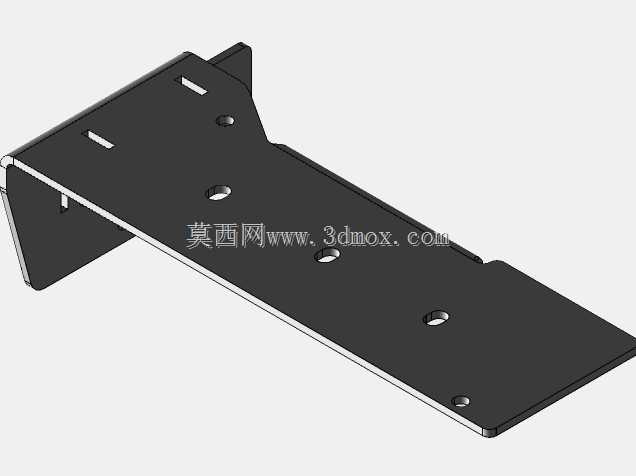

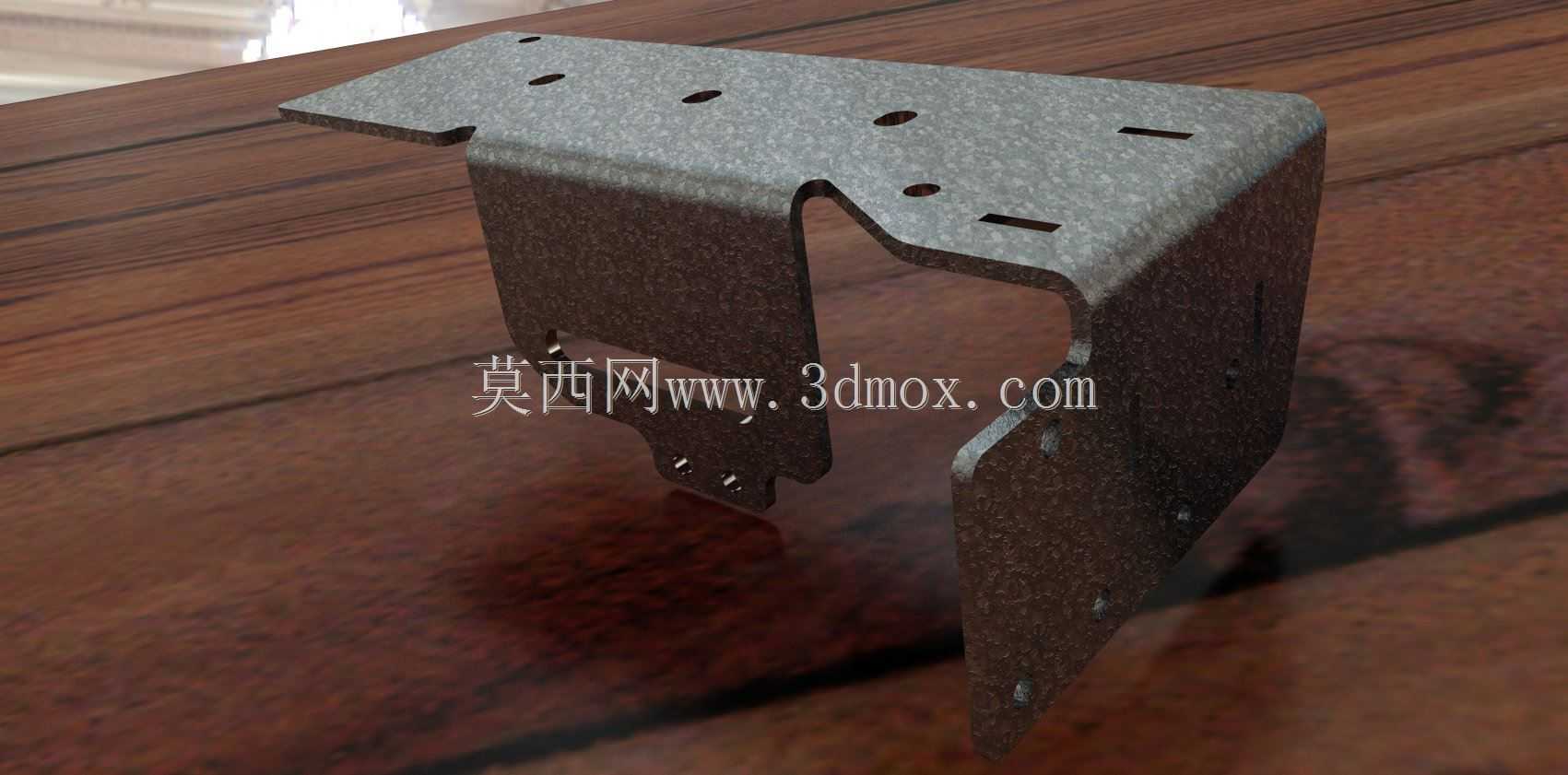

这款金属支架采用钣金折弯工艺一体成型，是工业装配场景中十分常见的连接固定构件，主要用于各类机电设备内部、工业机柜、自动化产线工位的元器件承托与位置固定，能够在紧凑的安装空间内实现两个垂直安装面的刚性连接，避免被支撑部件出现晃动、位移的问题，保障设备运行过程中各组件的位置精度。从实际应用场景来看，这类支架常被用于固定小型控制模块、传感元件、线束排插或是小型气动组件，在电气柜装配、小型设备改装、非标工装搭建场景中都有广泛的使用需求，能够替代定制焊接支架，大幅缩短现场装配的调整周期。从功能特性上看，支架整体采用L型折弯主体结构，水平安装面与垂直安装面通过大圆角折弯过渡，避免应力集中导致的钣金开裂，两个安装面上都预留了不同规格的安装孔位，既有圆形的螺丝过孔用于常规的螺丝锁附固定，也设计了长条形的腰型孔，能够在安装时提供一定的位置调整余量，降低安装孔位的对位精度要求，适配现场安装时的孔位偏差，提升装配容错率。支架的边缘都做了折边处理，既能够提升整体的结构刚性，避免薄钣金受力出现变形，也能够去除钣金裁切后的锋利毛边，防止装配人员被划伤。在设计思路上，这款支架充分考虑了钣金加工的工艺特性，所有折弯处都预留了足够的折弯避空位，避免折弯过程中出现孔位拉扯变形的问题，各个安装孔的位置都避开了折弯应力区，保障锁附螺丝时板面不会出现凹陷变形。支架的垂直安装面还做了局部的缺口避让设计，能够避开安装面上的凸起结构、走线槽或是相邻部件的干涉区域，无需额外打磨修改就可以直接适配安装位。从安装边界来看，支架的水平承托面宽度适配多数小型工业元器件的安装尺寸，垂直固定面的高度能够提供足够的锁附受力面，整体安装后不会占用过多的纵深空间，适合在空间紧凑的设备内部使用，板材厚度选用常规的钣金加工规格，既能够满足日常承托的刚性需求，也不会过度增加整体重量，安装时可以根据实际使用场景选择对应规格的螺丝穿过预留孔位完成固定，腰型孔的调整范围可以覆盖多数现场安装的对位偏差，无需二次打孔加工就可以完成装配。
