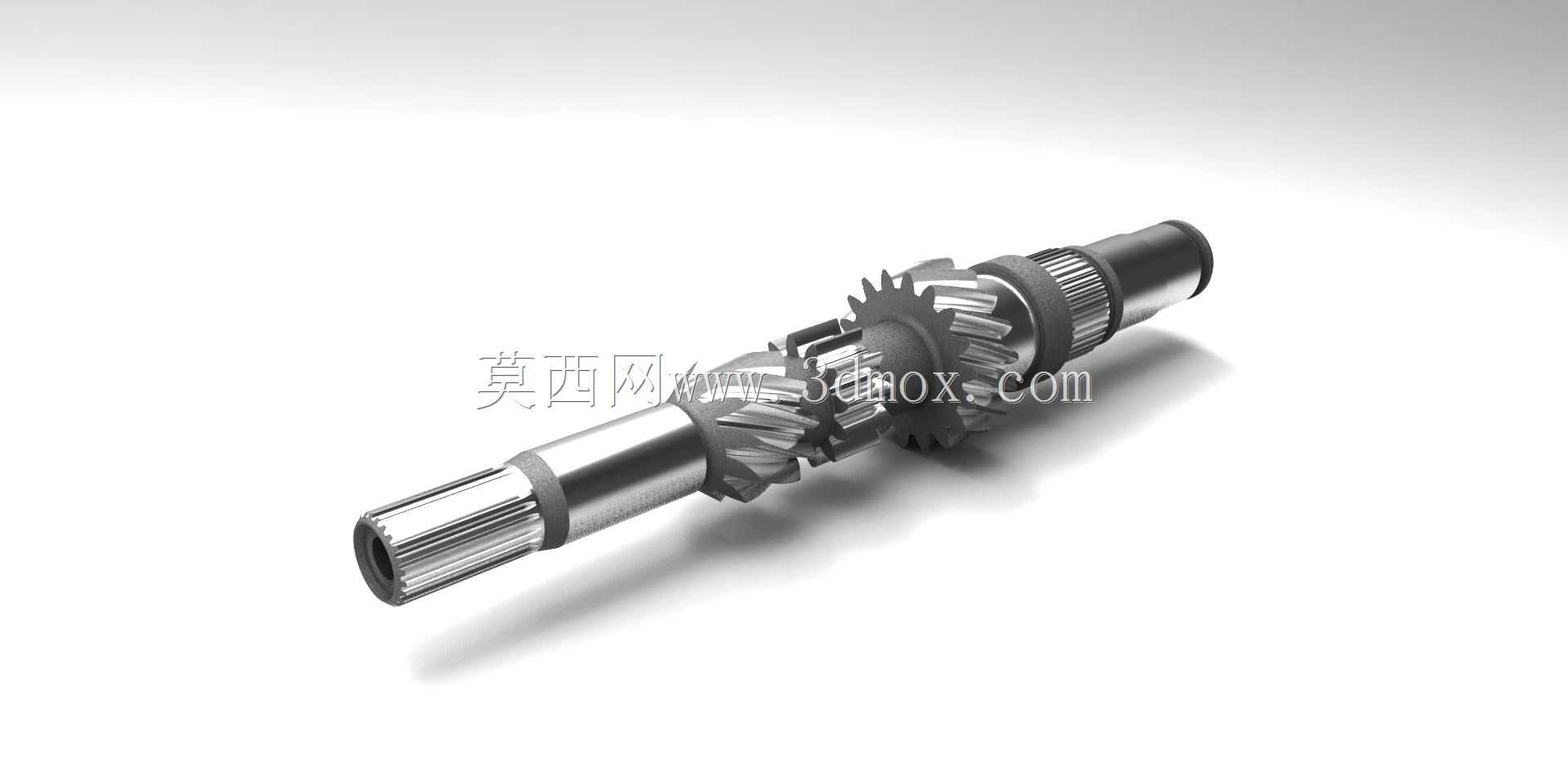

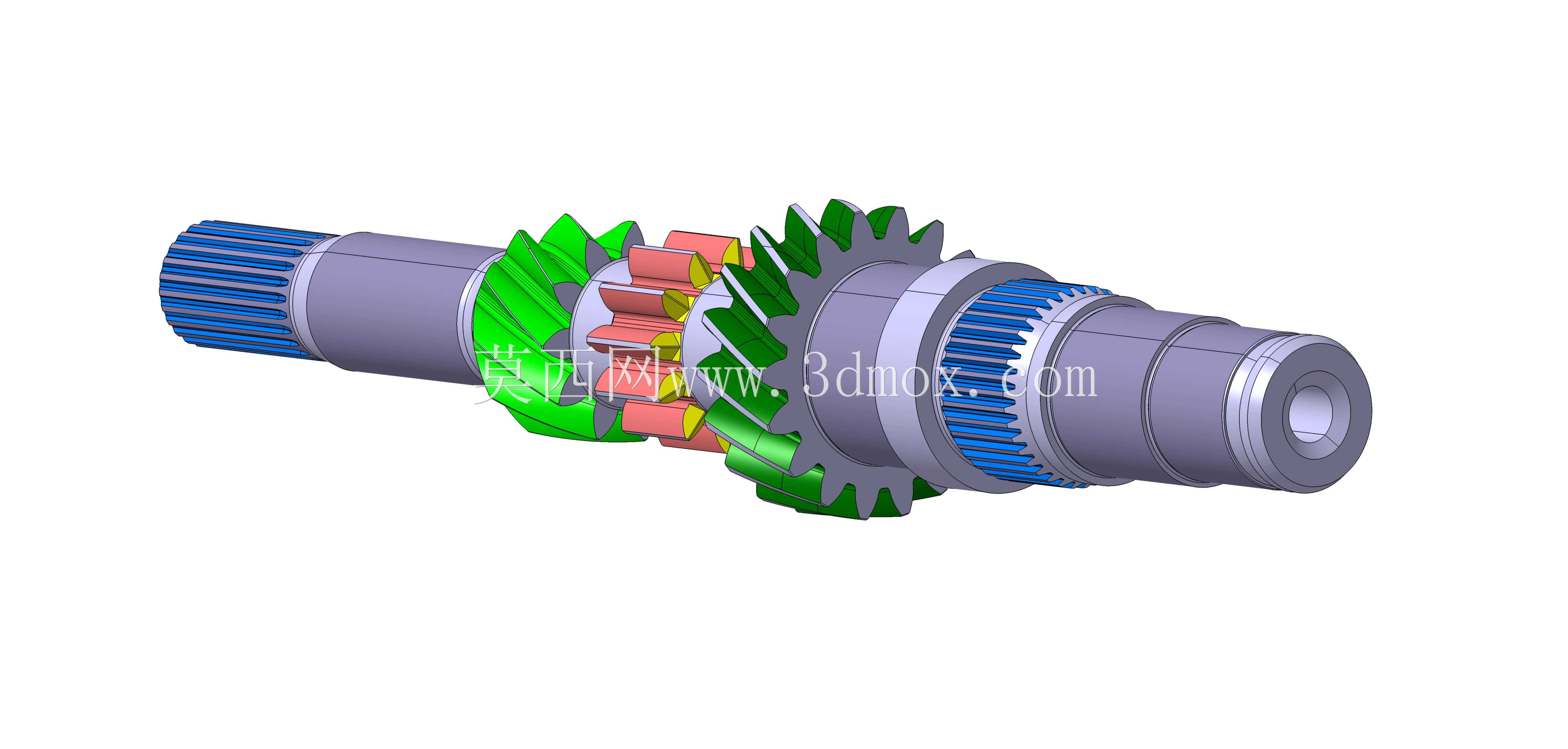

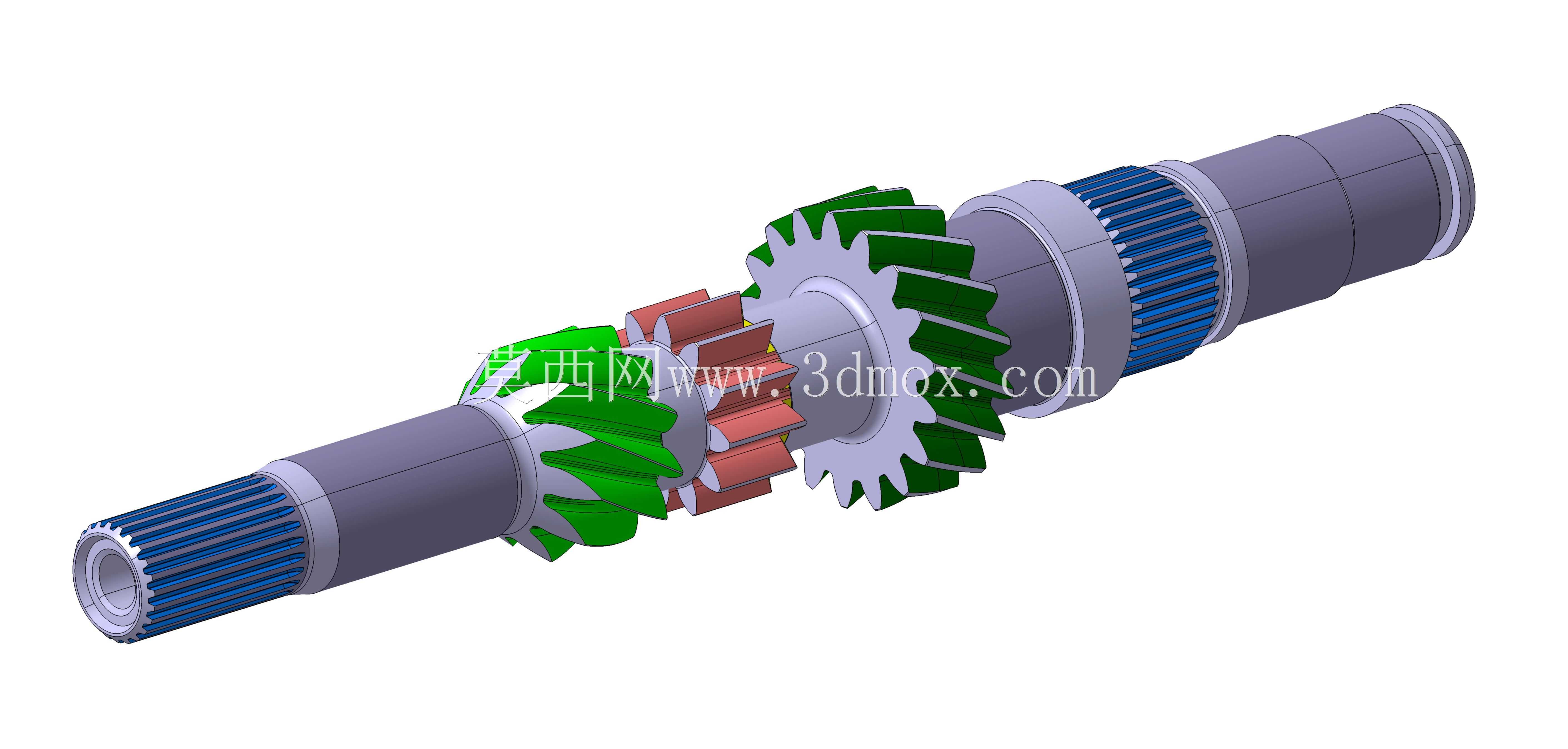

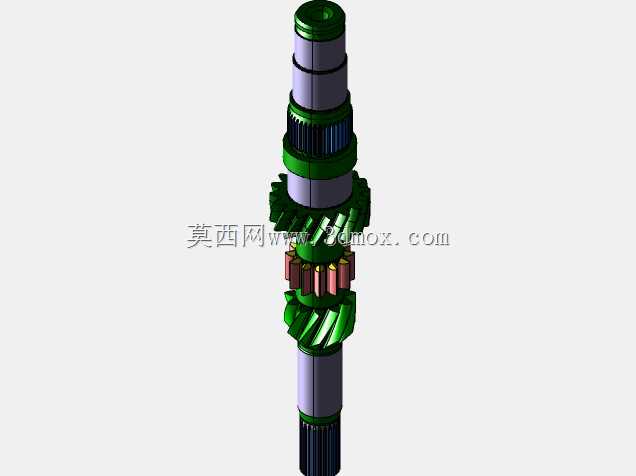

大众高尔夫I四速变速器输入轴结构设计

该输入轴是适配大众高尔夫I车型四速手动变速器的核心传动部件，在整车动力传输链路中承担着关键的扭矩承接与转速转换作用，直接关联车辆起步、换挡、巡航等全工况下的动力传递稳定性。在实际装车场景中，输入轴前端通过花键结构与离合器从动盘相连，承接发动机飞轮端输出的动力，轴身集成的多组不同齿数齿轮分别对应变速器各档位的主动传动齿，与输出轴上的对应从动齿轮啮合，实现不同传动比的动力输出，满足车辆在不同行驶速度、负载工况下的动力需求。从功能特性来看，该轴采用一体化集成设计，将档位齿轮、同步器配合齿面、轴承安装位、花键连接段整合在同一轴体上，既减少了分体装配带来的同轴度误差，也提升了轴体整体的抗扭强度与传动精度，轴身各齿轮的齿形经过修形处理，可有效降低啮合过程中的冲击与噪音，提升换挡平顺性。设计过程中，工程师充分考虑了变速器内部的安装边界约束，轴体各段直径、齿轮分度圆直径、轴向定位尺寸均严格匹配变速器壳体的内部空间、轴承安装孔位以及同步器组件的装配尺寸，确保轴体装入后各齿轮啮合间隙符合设计公差，两端轴承支撑位的同轴度控制在微米级，避免高速运转时出现偏磨、振动等问题。轴体前端的花键采用渐开线齿形，具备承载能力强、对中性好的特点，可稳定传递发动机输出的大扭矩，同时花键段的长度与直径参数适配离合器从动盘的花键毂尺寸，保证动力连接无旷量。轴身预留的同步器安装轴颈经过高精度磨削处理，表面粗糙度达到适配同步器齿套滑动的要求，确保换挡过程中同步器组件能够顺畅滑移，完成档位切换。各齿轮的螺旋角、模数参数经过匹配计算，在保证传动强度的前提下，尽可能降低齿轮啮合的轴向力，减轻两端支撑轴承的负载，延长部件使用寿命。在实际应用中，该输入轴的结构设计充分兼顾了传动效率、结构强度与装配便利性，轴体上的各台阶面分别承担齿轮轴向定位、轴承内圈定位、同步器限位的作用，无需额外加装过多定位零件，简化了变速器的装配流程，也降低了后续维护的复杂度。
